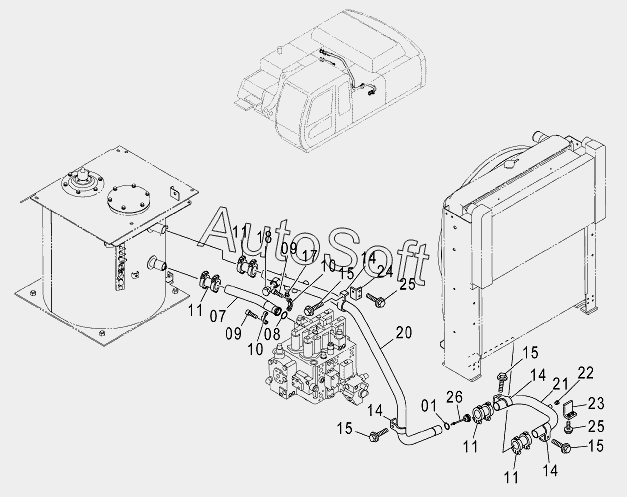

Каталог запасных частей к технике: Hitachi ZX-330-3G (2008). RETURN PIPING (1) Serial No.:030001-031281,031520-031526,031530,031533-031534,031538-031548,031550-031593
01
07
08
09
09
10
10
11
11
11
11
11
11
11
11
11
14
14
14
14
15
15
15
15
17
18
20
21
22
22A
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 9***8 | RING, RETAINING | |
| 07 | 8***5 | РIРЕ, RЕТURN | |
| 08 | 4***5 | O-RING | |
| 09 | J***0 | BOLT, SOCKET | |
| 10 | 4***4 | FLANGE, SPLIT | |
| 11 | 4***4 | COUPLING | |
| 11 | 4***2 | COUPLING, PIPE | |
| 14 | 4***7 | CLAMP, PIPE | |
| 15 | J***0 | BOLT, SEMS | |
| 15A | J***0 | BOLT | |
| 15B | J***2 | WASHER | |
| 17 | A***3 | PLUG | |
| 17A | 4***0 | O-RING | |
| 18 | A***8 | PLUG | |
| 18A | 4***9 | O-RING | |
| 20 | 7***1 | РIРЕ, RЕТURN | |
| 21 | 9***9 | РIРЕ, RЕТURN | |
| 22 | A***2 | PLUG | |
| 22A | 9***6 | O-RING | |
| 23 | 9***5 | ВRАСКЕТ | |
| 24 | 9***6 | ВRАСКЕТ | |
| 25 | J***5 | BOLT, SEMS | |
| 25A | J***5 | BOLT | |
| 25B | 4***5 | WASHER | |
| 26 | 4***0 | VALVE |
