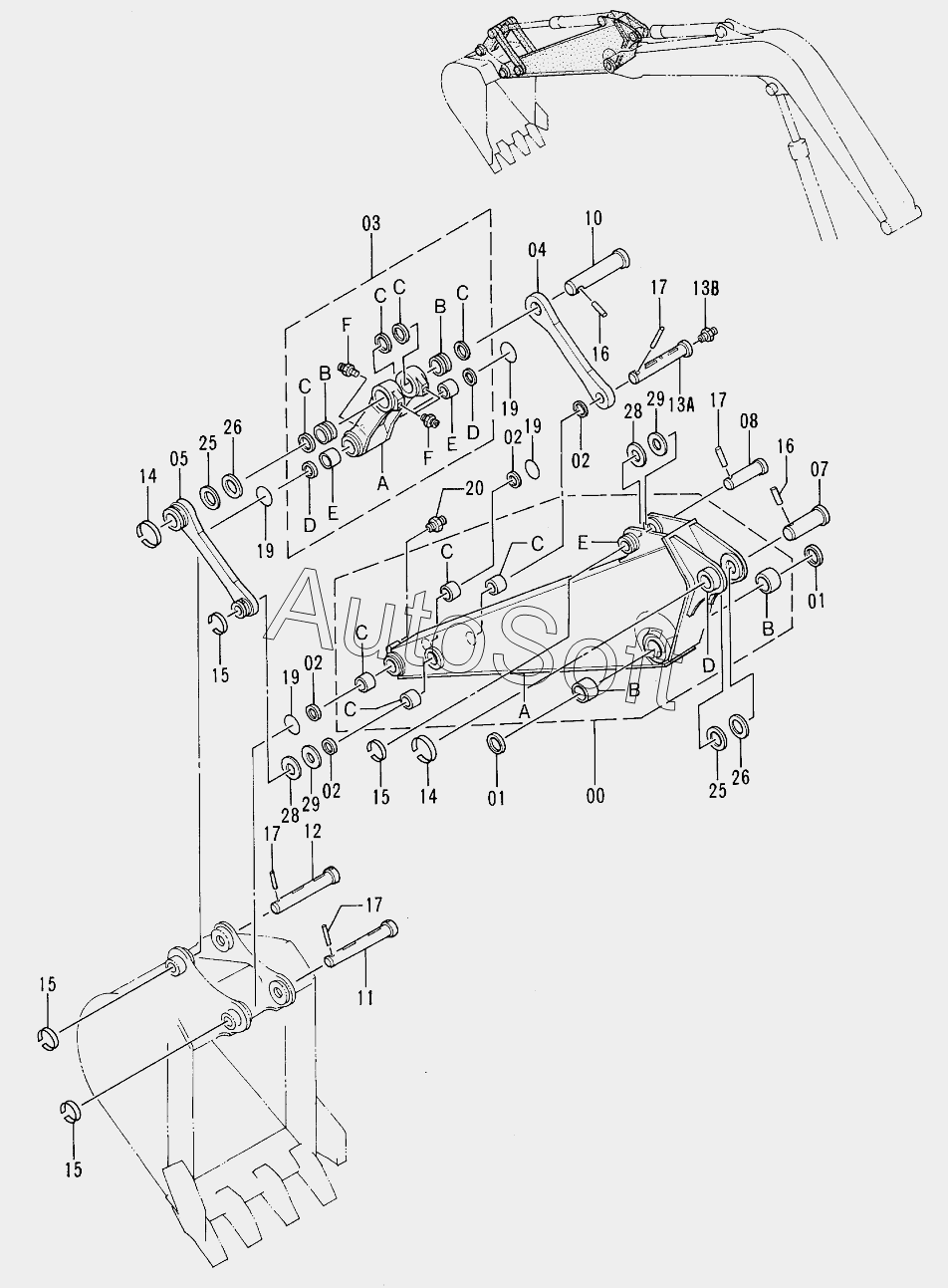

Каталог запасных частей к технике: Hitachi EX-60-3 (2008). STD. ARM (1.62M)
0
00A
00B
00B
00C
00C
00C
00C
00D
00E
1
1
2
2
2
2
3
03A
03B
03B
03C
03C
03C
03C
03D
03D
03E
03E
03F
03F
4
5
7
8
10
11
12
13A
13B
14
14
15
15
15
15
16
16
17
17
17
17
19
19
19
19
20
25
25
26
26
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 7***7 | ARM ASS’Y | |
| 00A | 6***1 | ARM | |
| 00B | 4***2 | BUSHING | |
| 00C | 4***2 | ВUSНING | |
| 00D | 4***1 | STOPPER | |
| 00E | 4***9 | STOPPER | |
| 03A | 2***7 | LINK | |
| 03B | 4***6 | BUSHING | |
| 03C | 4***7 | SEAL, DUST | |
| 03D | 4***5 | SEAL, DUST | |
| 03E | 4***2 | ВUSНING | |
| 03F | J***1 | FITTING, GREASE | |
| 1 | 4***6 | SEAL, DUST | |
| 10 | 3***0 | PIN | |
| 11 | 3***8 | PIN | |
| 12 | 3***2 | PIN | |
| 13A | 3***9 | PIN | |
| 13B | J***1 | FITTING, GREASE | |
| 14 | 4***8 | RING | |
| 15 | 4***0 | RING | |
| 16 | 4***9 | PIN | |
| 17 | 4***1 | PIN | |
| 19 | 4***1 | O-RING | |
| 2 | 4***5 | SEAL, DUST | |
| 20 | J***1 | FITTING, GREASE | |
| 25 | 4***6 | SPACER | |
| 26 | 4***5 | SPACER 2.3 | |
| 28 | 4***5 | SHIM 1.0 | |
| 29 | 4***6 | SHIM 2.0 | |
| 3 | 8***6 | LINK ASS’Y | |
| 4 | 3***2 | LINK | |
| 5 | 8***0 | LINK | |
| 7 | 3***5 | PIN | |
| 8 | 3***7 | PIN |
