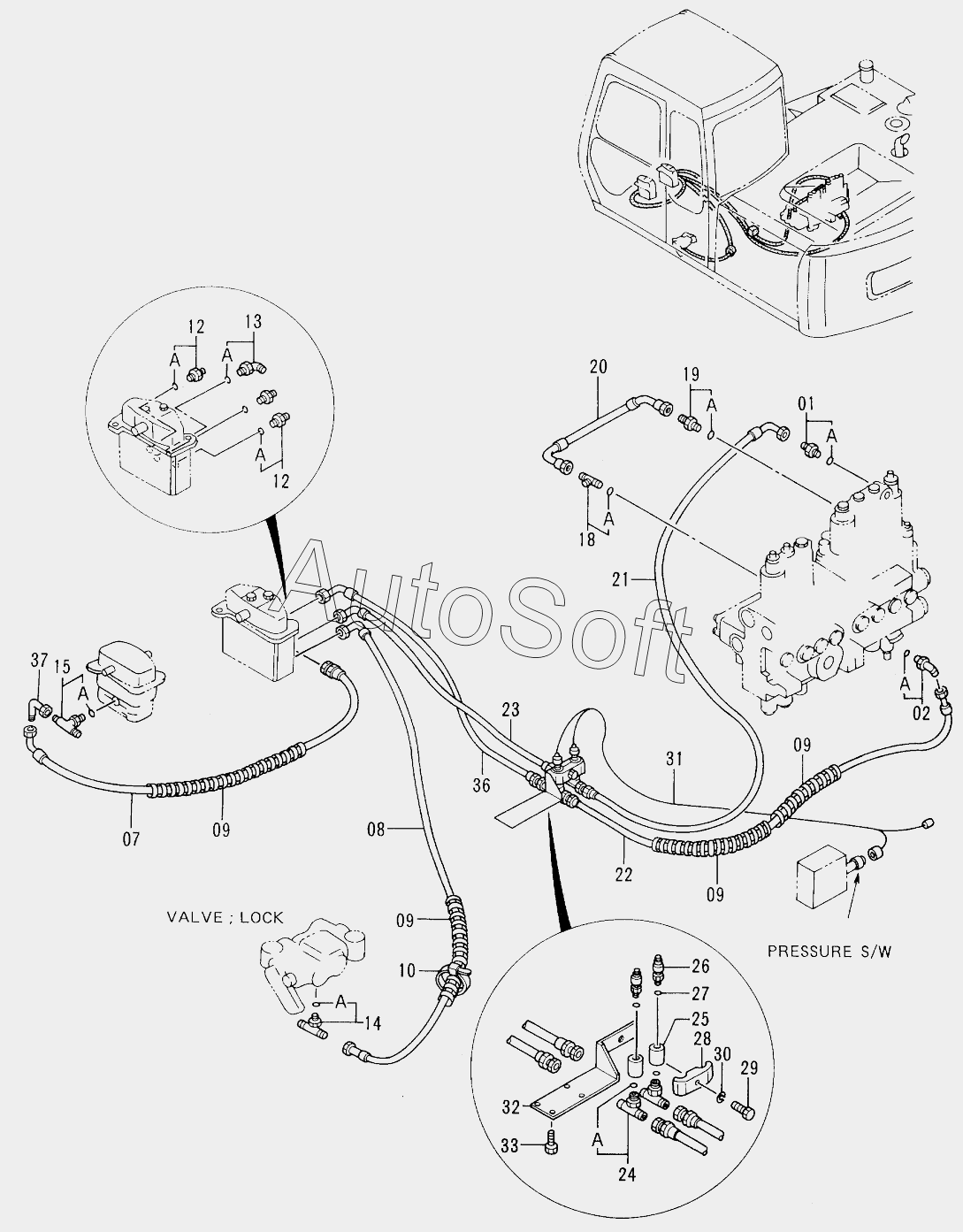

Каталог запасных частей к технике: Hitachi EX-100-3 (2008). PILOT PIPINGS
1
01A
2
02A
7
8
9
9
9
9
10
12
12A
12A
12A
13
13A
14
14A
15
15A
18
18A
19
19A
20
21
22
23
24
24A
25
26
27
28
29
30
31
32
33
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01A | 4***0 | O-RING | |
| 02A | 4***0 | O-RING | |
| 1 | 4***6 | ADAPTER, S | |
| 10 | 4***9 | CLIP, BAND | |
| 12 | 4***7 | ADAPTER, S | |
| 12A | 9***6 | O-RING | |
| 13 | 4***4 | ELBOW, S | |
| 13A | 9***6 | O-RING | |
| 14 | 4***2 | TEE S | |
| 14A | 4***0 | O-RING | |
| 15 | 4***3 | TEE, S | |
| 15A | 9***6 | O-RING | |
| 18 | 4***5 | FITTING, PIPE | |
| 18A | 9***6 | O-RING | |
| 19 | 4***5 | ADAPTER, S | |
| 19A | 9***6 | O-RING | |
| 2 | 4***4 | ELBOW, S | |
| 20 | 4***9 | HOSE | |
| 21 | 4***6 | HOSE, NYLON | |
| 22 | 4***7 | HOSE, NYLON | |
| 23 | 4***8 | HOSE, NYLON | |
| 24 | 4***2 | TEE S | |
| 24A | 4***0 | O-RING | |
| 25 | 4***0 | SOCKET | |
| 26 | 4***3 | SWITCH, PRESSURE | |
| 27 | 4***8 | O-RING | |
| 28 | 4***9 | CLAMP, PIPE | |
| 29 | J***0 | BOLT | |
| 30 | A***2 | WASHER, SPRING | |
| 31 | 4***7 | HARNESS, WIRE | |
| 32 | 9***6 | BRACKET | |
| 33 | J***0 | BOLT | |
| 36 | 4***9 | HOSE, NYLON | |
| 37 | 4***6 | UNION, S | |
| 7 | 4***1 | HOSE, NYLON | |
| 8 | 4***0 | HOSE, NYLON | |
| 9 | 4***7 | PROTECTOR |
