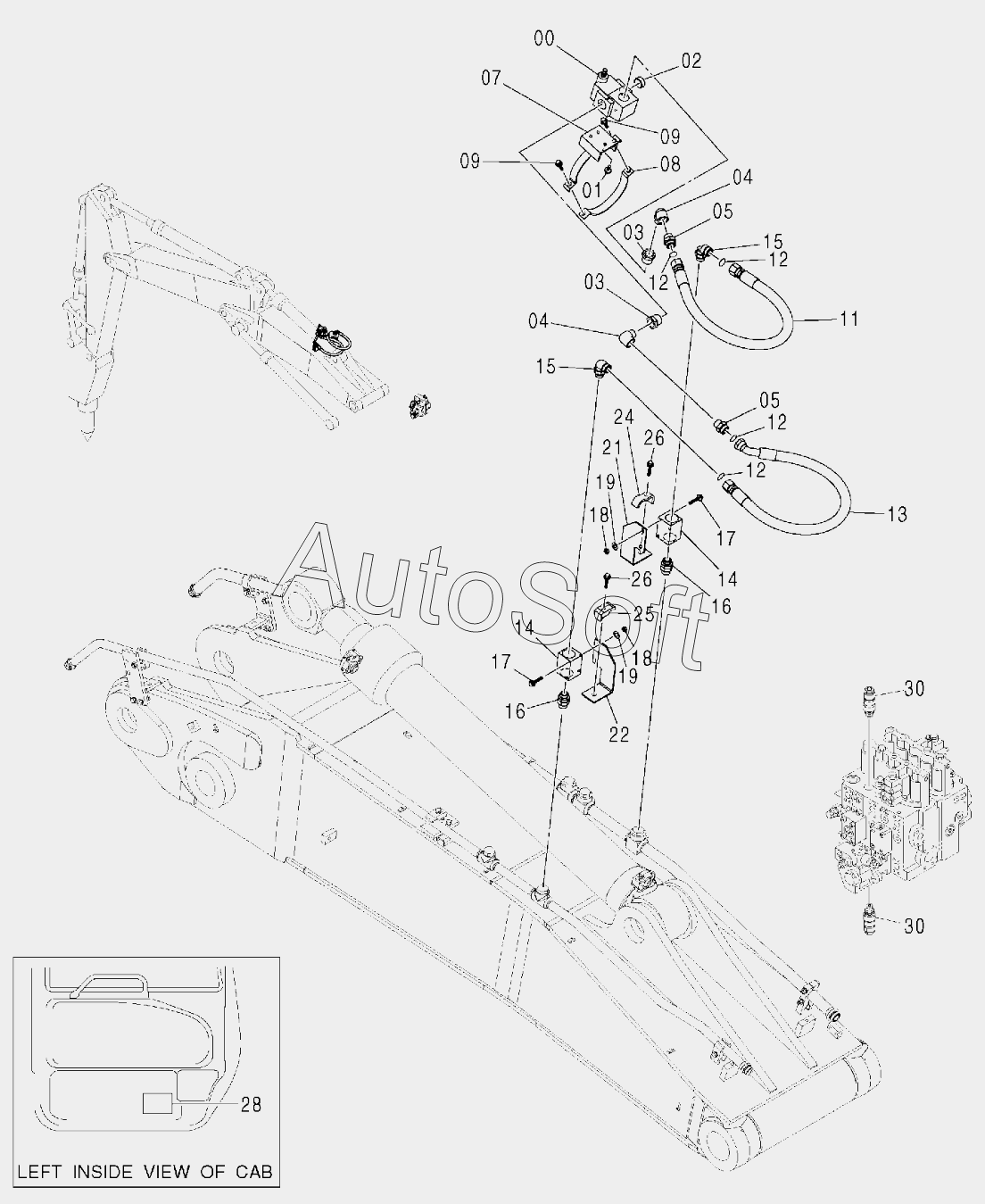

Каталог запасных частей к технике: Hitachi ZX-330-3 (Part № PIHH-I-5) (2013). HSB COMMON PIPING (BREAKER, CRUSHER)(2P-BOOM)<350>
0
1
01A
01B
2
3
3
4
4
5
5
7
8
9
9
09A
09B
11
12
12
12
12
13
14
14
15
15
15A
16
16
16A
17
17
17A
17B
18
18
19
19
21
22
24
25
26
26
26A
26B
28
28
28
28
28
28
28
28
28
28
28
28
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 4***2 | VАLVЕ, RЕLIЕF | |
| 01A | J***0 | BOLT | |
| 01B | J***0 | WASHER | |
| 09A | J***5 | BOLT | |
| 09B | J***0 | WASHER | |
| 1 | J***0 | BOLT, SEMS | |
| 11 | 4***8 | HOSE | |
| 12 | 4***8 | O-RING | |
| 13 | 4***7 | НОSЕ | |
| 14 | 4***5 | VALVE, STOP | |
| 15 | A***8 | ELBOW S | |
| 15A | 4***9 | O-RING | |
| 16 | 4***6 | ADAPTER, S | |
| 16A | 4***9 | O-RING | |
| 17 | J***0 | BOLT | |
| 17A | J***0 | BOLT | |
| 17B | J***0 | WASHER | |
| 18 | J***0 | NUT | |
| 19 | A***0 | WASHER, PLANE | |
| 2 | 9***6 | РLUG | |
| 21 | 8***2 | BRACKET | |
| 22 | 8***3 | BRACKET | |
| 24 | 4***8 | CLAMP | |
| 25 | 4***7 | CLAMP, PIPE | |
| 26 | J***0 | BOLT, SEMS | |
| 26A | J***0 | BOLT | |
| 26B | J***2 | WASHER | |
| 28 | 3***1 | NAME-PLATE | |
| 28 | 3***2 | NAME-PLATE | |
| 28 | 3***3 | NAME-PLATE | |
| 28 | 3***4 | NAME-PLATE | |
| 28 | 3***5 | NAME-PLATE | |
| 28 | 3***6 | NAME-PLATE | |
| 28 | 3***6 | NAME-PLATE | |
| 28 | 3***8 | NAME-PLATE | |
| 28 | 3***0 | NAME-PLATE | |
| 28 | 4***7 | NAME-PLATE | |
| 28 | 4***9 | NAME-PLATE | |
| 28 | 4***8 | NAME-PLATE | |
| 3 | 9***5 | REDUCER | |
| 30 | 4***3 | VАLVЕ, RЕLIЕF | |
| 4 | 9***4 | ЕLВОW, S | |
| 5 | 4***9 | ADAPTERS | |
| 7 | 8***9 | СLАМР | |
| 8 | 9***1 | СLАМР | |
| 9 | J***5 | BOLT, SEMS |
