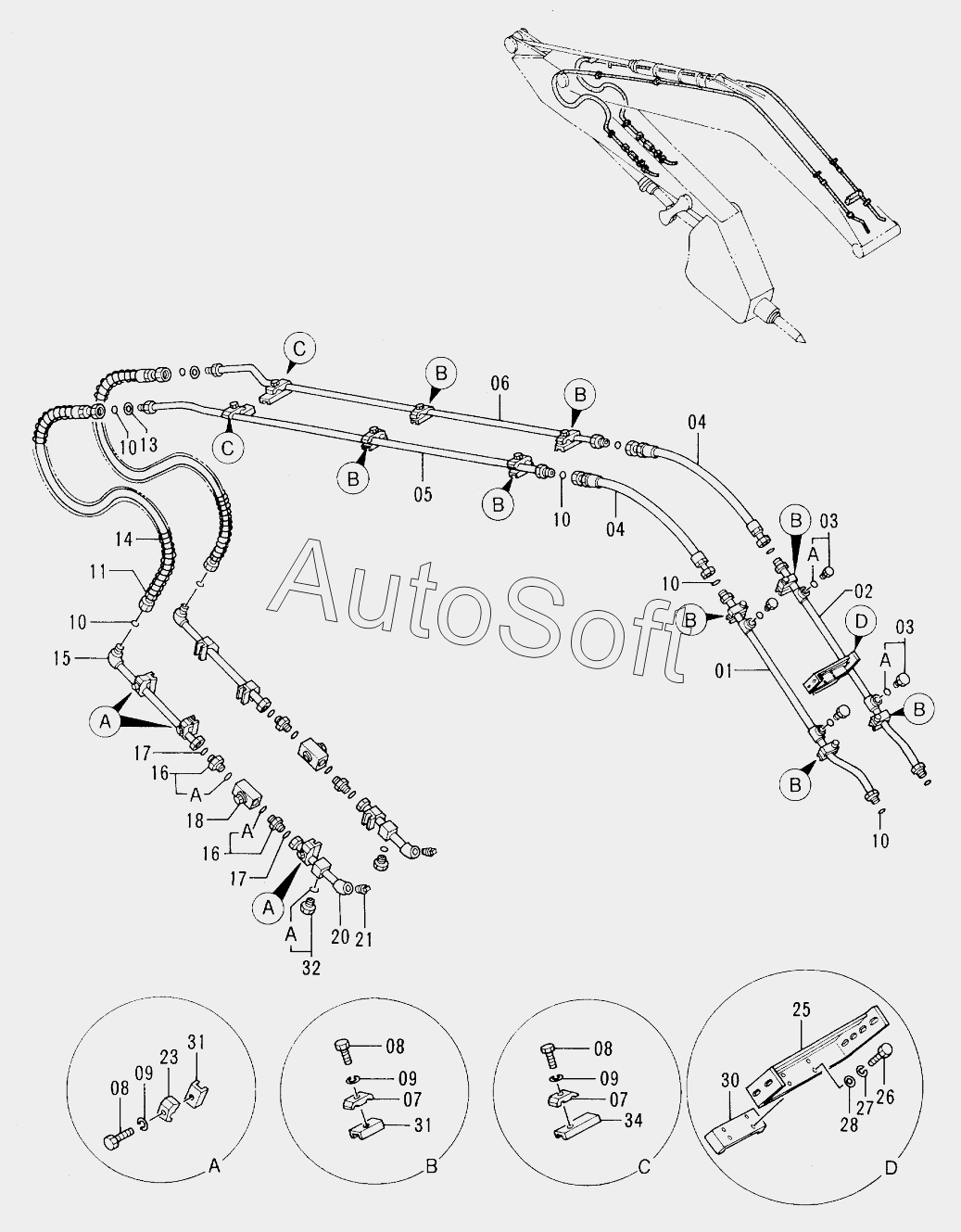

Каталог запасных частей к технике: Hitachi EX-300-2 (2000). FRONT PIPINGS FOR BREAKER & CRUSHER
1
2
3
3
03A
03A
4
4
5
6
7
7
8
8
8
9
9
9
10
10
10
10
10
11
11
11
11
11
13
14
14
14
14
14
15
15
15
15
15
16
16
16A
16A
17
17
18
20
21
23
25
26
27
28
30
31
31
32
32A
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03A | 4***4 | O-RING | |
| 1 | 9***0 | PIPE | |
| 10 | 4***8 | O-RING | |
| 11 | 4***9 | HOSE | |
| 11 | 4***6 | HOSE | |
| 11 | 4***7 | HOSE | |
| 13 | 4***5 | WASHER | |
| 14 | 4***2 | PROTECTOR, HOSE | |
| 14 | 4***2 | PROTECTOR, HOSE | |
| 14 | 4***8 | PROTECTOR | |
| 15 | 9***4 | PIPE | |
| 15 | 9***9 | PIPE | |
| 15 | 9***0 | PIPE | |
| 16 | 4***6 | ADAPTER, S | |
| 16A | 4***9 | O-RING | |
| 17 | 4***9 | O-RING | |
| 18 | 4***0 | VALVE, STOP | |
| 2 | 9***1 | PIPE | |
| 20 | 9***5 | PIPE | |
| 21 | 9***6 | PLUG | |
| 23 | 4***7 | CLAMP, PIPE | |
| 25 | 8***0 | BRACKET | |
| 26 | J***0 | BOLT | |
| 27 | A***2 | WASHER, SPRING | |
| 28 | A***2 | WASHER, PLANE | |
| 3 | 4***2 | PLUG | |
| 30 | 4***3 | SEAT, SCREW | |
| 31 | 9***6 | SEAT, SCREW | |
| 32 | 4***6 | PLUG | |
| 32A | 4***9 | O-RING | |
| 34 | 9***9 | SEAT, SCREW | |
| 4 | 4***8 | HOSE | |
| 5 | 9***2 | PIPE | |
| 6 | 9***3 | PIPE | |
| 7 | 4***0 | CLAMP, PIPE | |
| 8 | J***0 | BOLT | |
| 9 | A***2 | WASHER, SPRING |
