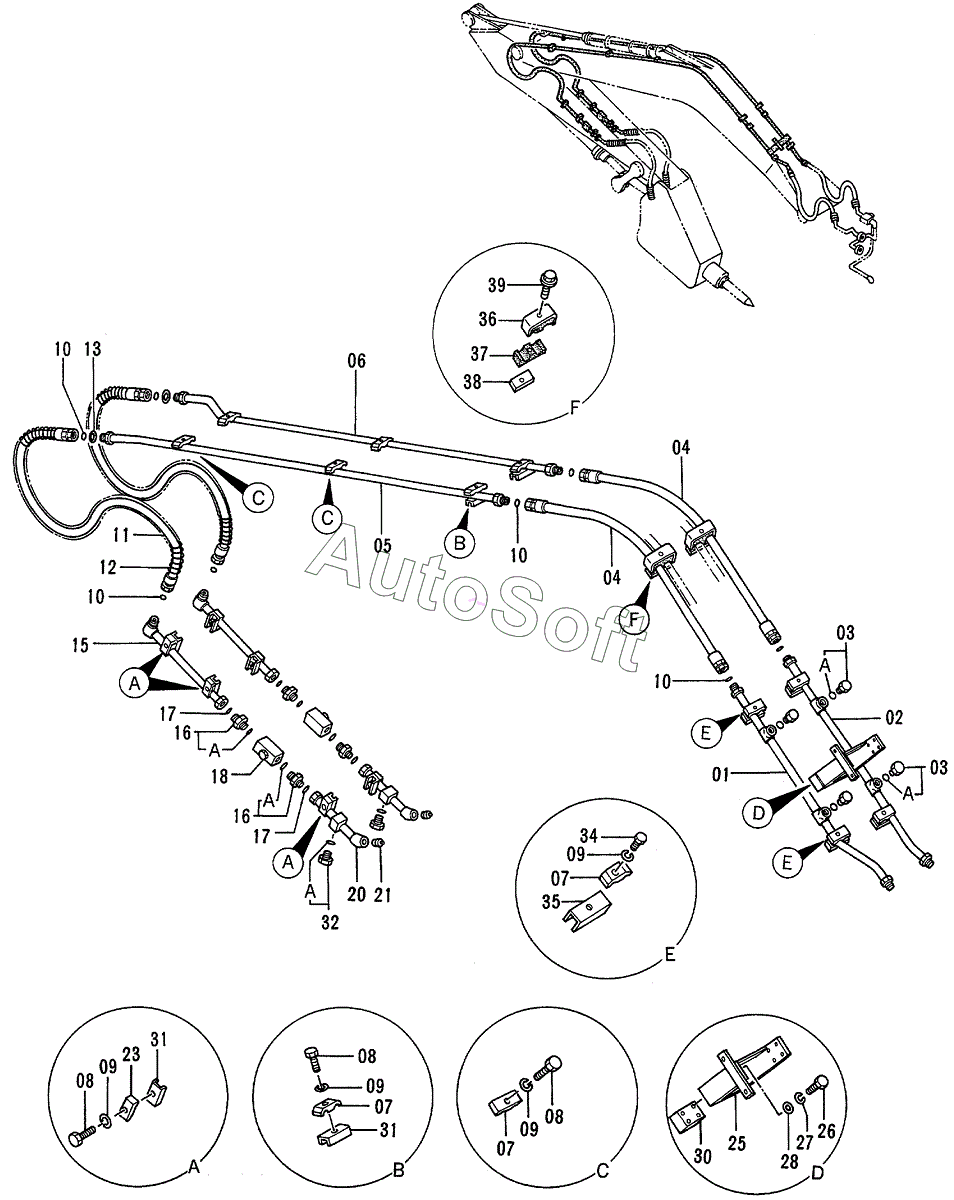

Каталог запасных частей к технике: Hitachi EX-200-3. FRONT PIPINGS FOR BREAKER & CRUSHER
01
02
03
03
03A
03A
04
04
05
06
07
07
07
08
08
08
09
09
09
09
10
10
10
10
11
11
12
12
13
15
15
16
16
16A
16A
17
17
18
20
21
23
25
26
27
28
30
31
31
32
32A
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 9***7 | PIPE | |
| 02 | 9***8 | PIPE | |
| 03 | 4***2 | PLUG | |
| 03A | 4***4 | O-RING | |
| 04 | 4***0 | HOSE | |
| 05 | 8***6 | PIPE | |
| 06 | 8***7 | PIPE | |
| 07 | 4***8 | CLAMP, PIPE | |
| 08 | J***0 | BOLT | |
| 09 | A***2 | WASHER, SPRING | |
| 10 | 4***8 | O-RING | |
| 11 | 4***3 | НОSЕ | |
| 11 | 4***5 | HOSE | |
| 12 | 4***7 | PROTECTOR | |
| 12 | 4***2 | PROTECTOR, HOSE | |
| 13 | 4***5 | WASHER | |
| 15 | 9***2 | PIPE | |
| 15 | 9***7 | PIPE | |
| 16 | 4***6 | ADAPTER, S | |
| 16A | 4***9 | O-RING | |
| 17 | 4***9 | O-RING | |
| 18 | 4***0 | VALVE, STOP | |
| 20 | 9***5 | PIPE | |
| 21 | 9***6 | PLUG | |
| 23 | 4***7 | CLAMP, PIPE | |
| 25 | 8***5 | BRACKET | |
| 26 | J***0 | BOLT | |
| 27 | A***2 | WASHER, SPRING | |
| 28 | A***2 | WASHER, PLANE | |
| 30 | 4***5 | SEAT, SCREW | |
| 31 | 9***6 | SEAT, SCREW | |
| 32 | 4***6 | PLUG | |
| 32A | 4***9 | O-RING | |
| 34 | J***0 | BOLT | |
| 35 | 9***3 | SEAT, SCREW | |
| 36 | 4***5 | CLAMP | |
| 37 | 4***4 | RUBBER | |
| 38 | 9***5 | CLAMP | |
| 39 | J***5 | BOLT, SEMS |
