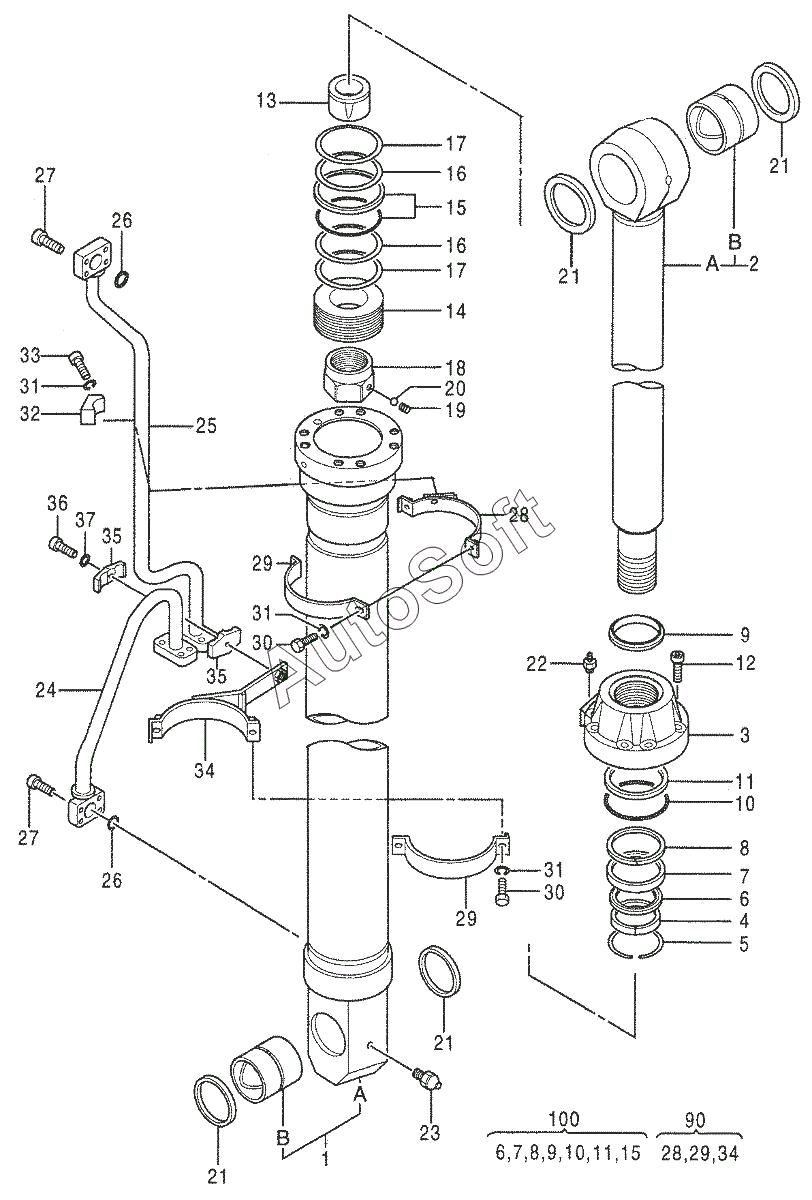

Каталог запасных частей к технике: Hitachi ZAXIS 870H-3. CYL., BOOM (L)
4638081
1-23
1
1A
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
15
16
16
17
17
18
19
20
21
21
21
21
22
23
24
25
26
26
27
27
28
28
29
29
29
30
30
31
31
31
32
33
34
34
35
35
36
37
90
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4638081 | 4***1 | CYL.,BOOM | |
| 1 | 0***1 | TUBE,CYL. ASS’Y | |
| 1-23 | 4***4 | CYL. | |
| 10 | A***0 | O-RING | |
| 100 | 4***1 | KIT,SEAL | |
| 11 | 0***3 | RING,BACK-UP | |
| 12 | 0***5 | BOLT,SOCKET | |
| 13 | 0***9 | BRG.,CUSHION | |
| 14 | 0***2 | PISTON | |
| 15 | 0***5 | RING,SEAL | |
| 16 | 0***6 | RING.'SLIDE | |
| 17 | 0***6 | RING | |
| 18 | 0***7 | NUT | |
| 19 | 0***5 | SCREW,SET | |
| 1A | T***. | TUBE,CYL. | |
| 1B | 0***1 | BUSHING | |
| 2 | 0***2 | ROD,PISTON ASS’Y | |
| 20 | 0***4 | BALL,STEEL | |
| 21 | 4***7 | SEAL, DUST | |
| 22 | 0***6 | BLEEDER,AIR | |
| 23 | 0***5 | FITTING | |
| 24 | 0***1 | PIPE | |
| 25 | 0***2 | PIPE | |
| 26 | 9***2 | O-RING | |
| 27 | 0***3 | BOLT,SOCKET | |
| 28 | 0***9 | BAND | |
| 29 | 0***6 | BAND | |
| 2A | R***N | ROD,PISTON | |
| 2B | 0***2 | BUSHING | |
| 3 | 0***3 | HEAD,CYL. | |
| 30 | 0***9 | BOLT | |
| 31 | A***4 | WASHER, SPRING | |
| 32 | 0***6 | CLAMP, PIPE | |
| 33 | 0***8 | BOLT | |
| 34 | 0***0 | BAND | |
| 35 | 0***1 | CLAMP,PIPE | |
| 36 | 0***4 | BOLT | |
| 37 | 0***4 | WASHER,SPRING | |
| 4 | 0***5 | BUSHING | |
| 5 | 0***6 | RING,RETAINING | |
| 6 | 0***5 | RING | |
| 7 | 0***4 | PACKING,U-RING | |
| 8 | 0***6 | RING,BACK-UP | |
| 9 | 0***5 | RING,WIPER | |
| 90 | 0***1 | KIT,BAND |
