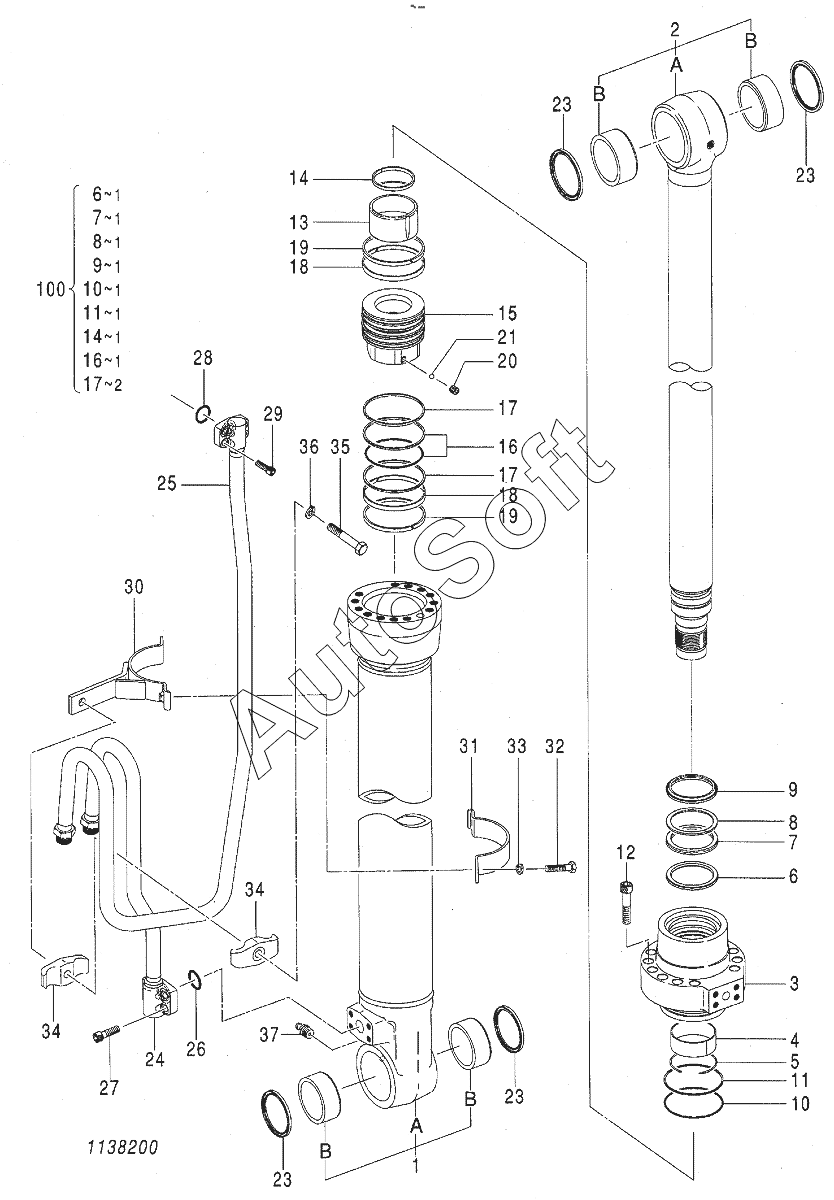

Каталог запасных частей к технике: Hitachi Zaxis 190-3. CYL., BOOM (R) (MONO BOOM)
1
1A
1B
1B
2
2A
2B
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
17
18
18
19
19
20
21
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4646617 | 4***7 | CYL.,BOOM | |
| 1 | 1***1 | TUBE,CYL ASS'Y | |
| 10 | A***5 | O-RING | |
| 100 | 4***5 | KIT,SEAL | |
| 11 | 0***0 | RING, BACK-UP | |
| 12 | 0***5 | BOLT, SOCKET | |
| 13 | 0***3 | BRG., CUSHION | |
| 14 | 0***5 | SEAL, CUSHION | |
| 15 | 0***3 | PISTON | |
| 16 | 6***5 | RING,SEAL ASS'Y | |
| 17 | 0***9 | RING, BACKUP | |
| 18 | 0***4 | RING,SLIDE | |
| 19 | 0***8 | RING, SLIDE | |
| 1A | T***L | TUBE,CYL | |
| 1B | 4***8 | BUSHING | |
| 2 | 1***2 | ROD,PISTON ASS'Y | |
| 20 | 0***1 | SCREW, SET | |
| 21 | 0***7 | BALL, STEEL | |
| 23 | 4***2 | SEAL, DUST | |
| 24 | 1***3 | PIPE | |
| 25 | 1***4 | PIPE | |
| 26 | 9***4 | O-RING | |
| 27 | M***6 | BOLT, SOCKET | |
| 28 | 4***0 | O-RING | |
| 29 | M***0 | BOLT, SOCKET | |
| 2A | R***N | ROD,PISTON | |
| 2B | 4***8 | BUSHING | |
| 3 | 0***5 | HEAD | |
| 30 | 1***7 | BAND | |
| 30-36 | 1***6 | KIT,BAND | |
| 31 | 0***9 | BAND | |
| 32 | J***5 | BOLT | |
| 33 | A***0 | WASHER, SPRING | |
| 34 | 0***5 | HOLDER | |
| 35 | 0***2 | BOLT | |
| 36 | A***4 | WASHER, SPRING | |
| 37 | J***1 | FITTING, GREASE | |
| 4 | 0***4 | BUSHING | |
| 5 | 0***4 | RING.'RETAINING | |
| 6 | 0***1 | RING | |
| 7 | 0***2 | PACKING,URING | |
| 8 | 0***6 | RING, BACK-UP | |
| 9 | 0***4 | RING, WIPER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
