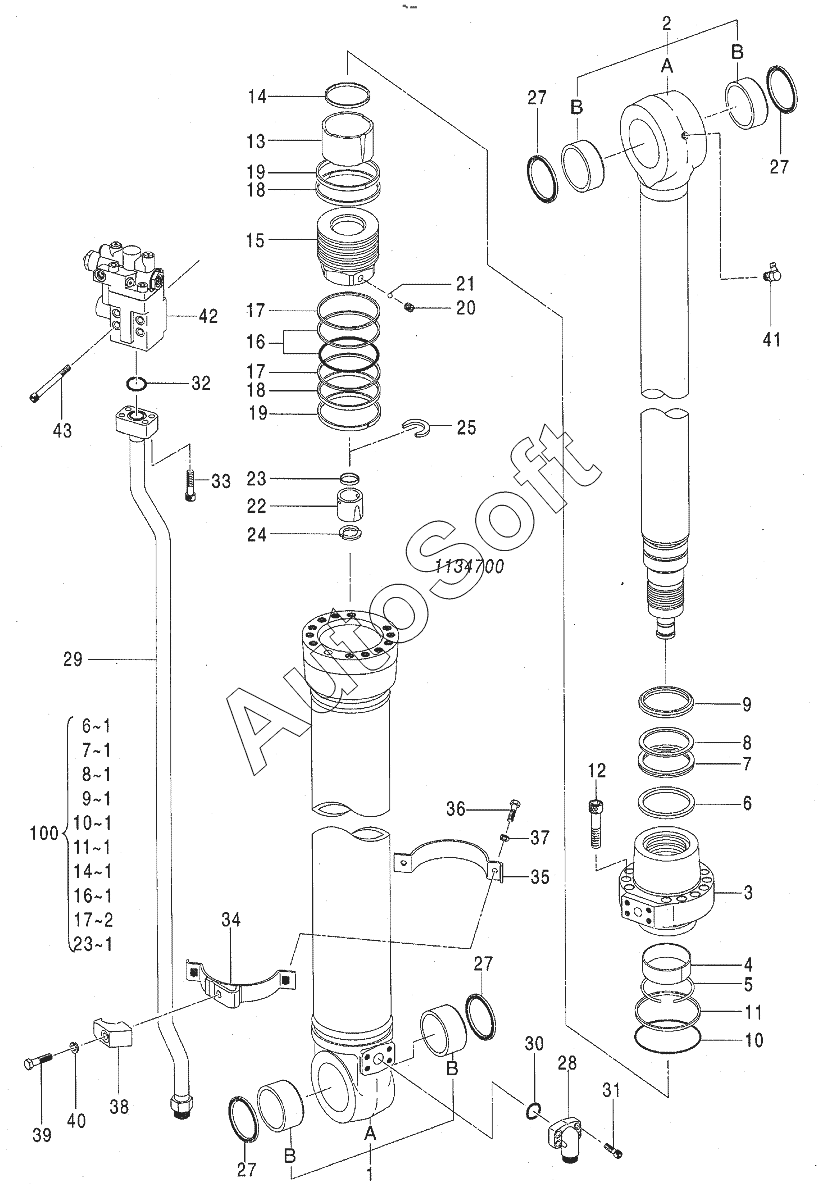

Каталог запасных частей к технике: Hitachi Zaxis 190-3. CYL., ARM (WITH HOLDING VALVE) (MONO BOOM)
1
1A
1B
1B
2
2A
2B
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
17
18
18
19
19
20
21
22
23
23
24
25
27
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4663545 | 4***5 | CYL.,ARM | |
| 1 | 1***1 | TUBE,CYL. ASS'Y | |
| 10 | A***0 | O-RING | |
| 100 | 4***3 | KIT,SEAL | |
| 11 | 0***4 | RING,BACK-UP | |
| 12 | 0***5 | BOLT, SOCKET | |
| 13 | 0***4 | BRG.,CUSHION | |
| 14 | 1***3 | SEAL,CUSHION | |
| 15 | 1***4 | PISTON | |
| 16 | 6***6 | RING,SEAL ASS'Y | |
| 17 | 0***6 | RING | |
| 18 | 0***4 | RING, SLIDE | |
| 19 | 0***3 | RING | |
| 1A | T***L | TUBE,CYL | |
| 1B | 4***8 | BUSHING | |
| 2 | 1***2 | ROD,PISTON ASS'Y | |
| 20 | 0***1 | SCREW, SET | |
| 21 | 0***7 | BALL, STEEL | |
| 22 | 0***3 | BRG., CUSHION | |
| 23 | 0***1 | SEAL, CUSHION | |
| 24 | 0***5 | STOPPER | |
| 25 | 0***6 | RING | |
| 27 | 4***2 | SEAL, DUST | |
| 28 | 0***1 | JOINT | |
| 29 | 4***1 | PIPE | |
| 2A | R***N | ROD,PISTON | |
| 2B | 4***8 | BUSHING | |
| 3 | 0***0 | HEAD,CYL | |
| 30 | 4***0 | O-RING | |
| 31 | N***0 | BOLT,SOCKET | |
| 32 | 9***4 | O-RING | |
| 33 | M***6 | BOLT, SOCKET | |
| 34 | 0***0 | BAND | |
| 34-40 | 0***9 | BAND ASSY | |
| 35 | 4***7 | BAND | |
| 36 | J***5 | BOLT | |
| 37 | A***0 | WASHER, SPRING | |
| 38 | 0***1 | HOLDER | |
| 39 | 0***3 | BOLT | |
| 4 | 0***4 | BUSHING | |
| 40 | 0***6 | WASHER, SPRING | |
| 41 | 0***9 | FITTING,GREASE | |
| 42 | 4***9 | VALVE,HOLDING | |
| 43 | 4***5 | BOLT | |
| 5 | 0***7 | RING, RETAINING | |
| 6 | 1***3 | RING | |
| 7 | 1***4 | PACKING,U-RING | |
| 8 | 0***9 | RING, BACKUP | |
| 9 | 4***2 | RING, WIPER |
