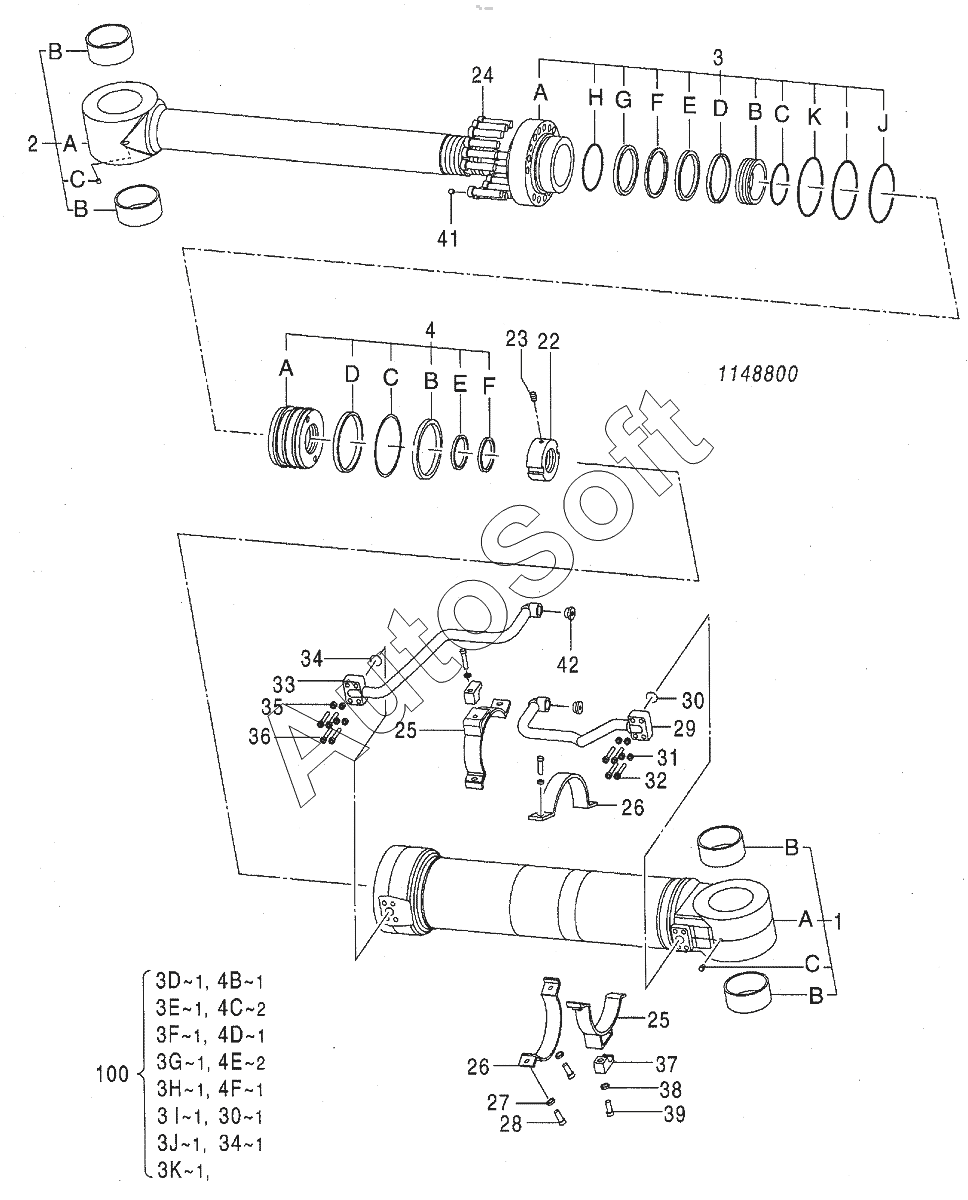

Каталог запасных частей к технике: Hitachi Zaxis 190-3. CYL., POSITIONING (WITH HOLDING VALVE)
1
1A
1B
1B
1C
2
2A
2B
2B
2C
3
3A
3B
3C
3D
3D
3E
3E
3F
3F
3G
3G
3H
3H
3I
3I
3J
3J
3K
3K
4
4A
4B
4B
4C
4C
4D
4D
4E
4E
4F
4F
22
23
24
25
25
26
26
27
28
29
30
30
31
32
33
34
34
35
36
37
38
39
41
42
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4646127 | 4***7 | CYL.,POSITIONING | |
| 1 | 1***1 | TUBE,CYL. ASS'Y | |
| 100 | 1***3 | 'CASING | |
| 1A | T***L | TUBE,CYL | |
| 1B | 1***2 | BUSHING | |
| 1C | 0***0 | NIPPLE,GREASE | |
| 2 | 1***3 | ROD,PISTON ASS'Y | |
| 22 | 1***3 | NUT,PISTON | |
| 23 | 0***3 | SCREW,SET | |
| 24 | 1***4 | BOLT,SOCKET | |
| 25 | 1***5 | BAND | |
| 26 | 1***6 | BAND | |
| 27 | A***2 | WASHER, SPRING | |
| 28 | J***0 | BOLT | |
| 29 | 1***7 | PIPE | |
| 2A | R***N | ROD,PISTON | |
| 2B | 1***2 | BUSHING | |
| 2C | 0***0 | NIPPLE,GREASE | |
| 3 | 1***4 | ROD COVER ASS'Y | |
| 30 | 4***8 | O-RING | |
| 31 | 1***1 | WASHER,SPRING | |
| 32 | 1***2 | BOLT,SOCKET | |
| 33 | 1***8 | PIPE | |
| 34 | 4***8 | O-RING | |
| 35 | 1***1 | WASHER,SPRING | |
| 36 | 1***2 | BOLT,SOCKET | |
| 37 | 1***9 | CLAMP,PIPE | |
| 38 | A***2 | WASHER, SPRING | |
| 39 | 1***0 | BOLT | |
| 3A | 1***5 | ROD COVER | |
| 3B | 1***6 | DD-BUSH | |
| 3C | 1***7 | RING,RETAINING | |
| 3D | 1***8 | SEAL,BUFFER | |
| 3E | 1***9 | U-PACKING | |
| 3F | 1***0 | RING,BACK-UP | |
| 3G | 1***1 | WIPER,DUST | |
| 3H | 1***2 | RING,RETAINING | |
| 3I | A***0 | O-RING | |
| 3J | 1***4 | RING,BACK-UP | |
| 3K | 1***5 | O-RING | |
| 4 | 1***6 | PISTON ASS'Y | |
| 41 | 1***1 | SCREW,SET | |
| 42 | 1***2 | CAP,DUST | |
| 4A | 1***7 | PISTON | |
| 4B | 1***8 | SEAL,SLIPPER | |
| 4C | 1***9 | RING,WEAR | |
| 4D | 1***0 | RING,SLYD | |
| 4E | A***5 | O-RING | |
| 4F | 1***2 | RING,BACK-UP |
