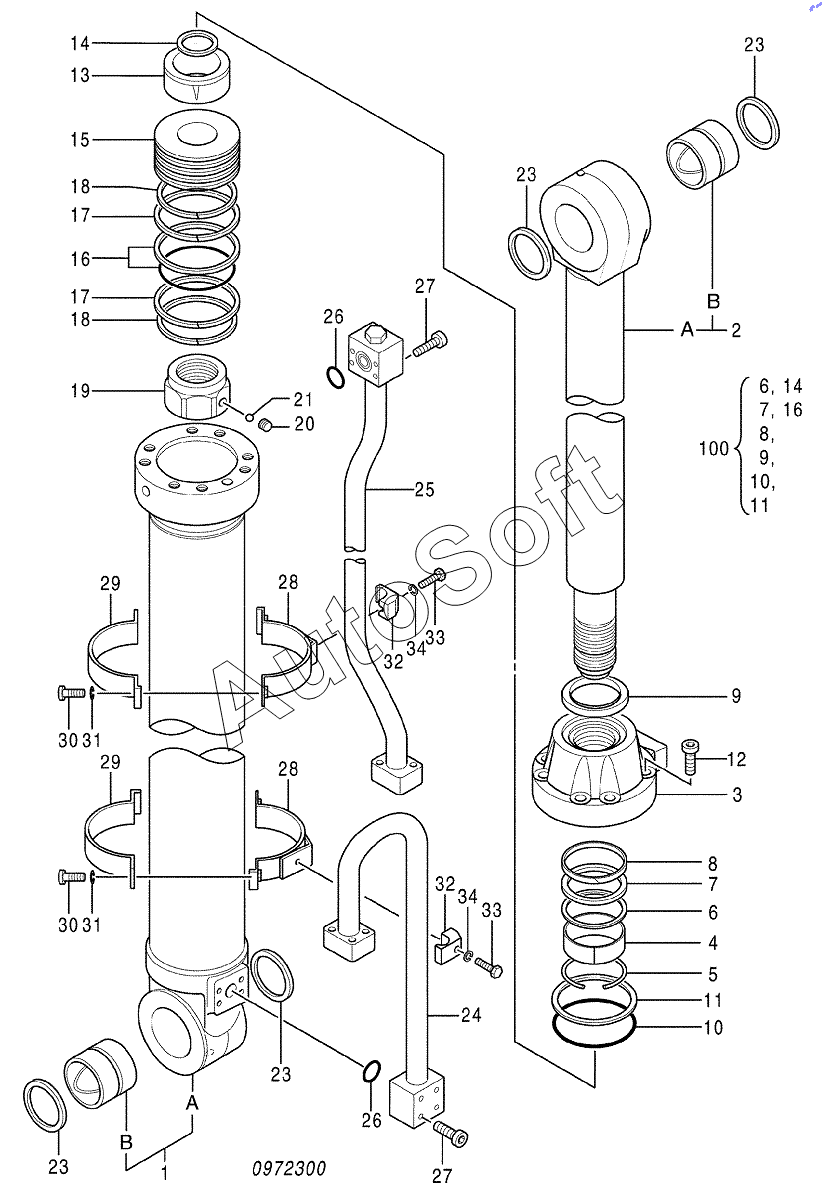

Каталог запасных частей к технике: Hitachi Компоненты ZAXIS 450, 470, 500, 520 (2010). CYL., ARM (BACKHOE)
1
1A
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
18
18
19
20
21
23
23
23
23
24
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
32
32
33
33
34
34
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4637753 | 4***3 | CYL., ARM | |
| 1 | 0***1 | TUBE, CYL ASSY | |
| 1-23 | 4***4 | CYL. | |
| 10 | A***0 | O-RING | |
| 100 | 4***1 | KIT, SEAL | |
| 11 | 0***7 | RING, BACK-UP | |
| 12 | 4***2 | BOLT,SOCKET | |
| 13 | 0***4 | BRG., CUSHION | |
| 14 | 0***0 | SEAL | |
| 15 | 0***4 | PISTON | |
| 16 | 0***0 | RING, SEAL ASSY | |
| 17 | 0***5 | RING, CLIDE | |
| 18 | 0***2 | RING | |
| 19 | 0***8 | NUT | |
| 1A | T***. | TUBE, CYL. | |
| 1B | 0***2 | BUSHING, PIN | |
| 2 | 0***1 | ROD, PISTON ASSY | |
| 20 | 0***2 | SCREW, SET | |
| 21 | 0***1 | BALL, STEEL | |
| 23 | 4***1 | RING,WIPER | |
| 24 | 0***2 | PIPE | |
| 25 | 0***1 | PIPE | |
| 26 | 9***2 | O-RING | |
| 27 | M***6 | BOLT, SOCKET | |
| 28 | 0***6 | BAND | |
| 29 | 0***8 | BAND | |
| 2A | R***N | ROD, PISTON | |
| 2B | 0***2 | BUSHING, PIN | |
| 3 | 0***2 | HEAD, CYL. | |
| 30 | J***5 | BOLT | |
| 31 | A***0 | WASHER, SPRING | |
| 32 | 0***6 | CLAMP, PIPE | |
| 32 | 0***7 | CLAMP, PIPE | |
| 33 | J***5 | BOLT | |
| 34 | A***4 | WASHER, SPRING | |
| 4 | 0***4 | BUSHING | |
| 5 | 0***9 | RING, RETAINING | |
| 6 | 0***6 | RING | |
| 7 | 0***3 | PACKING, U-RING | |
| 8 | 0***5 | RING, BACK-UP | |
| 9 | 0***4 | RING, WIPER |
