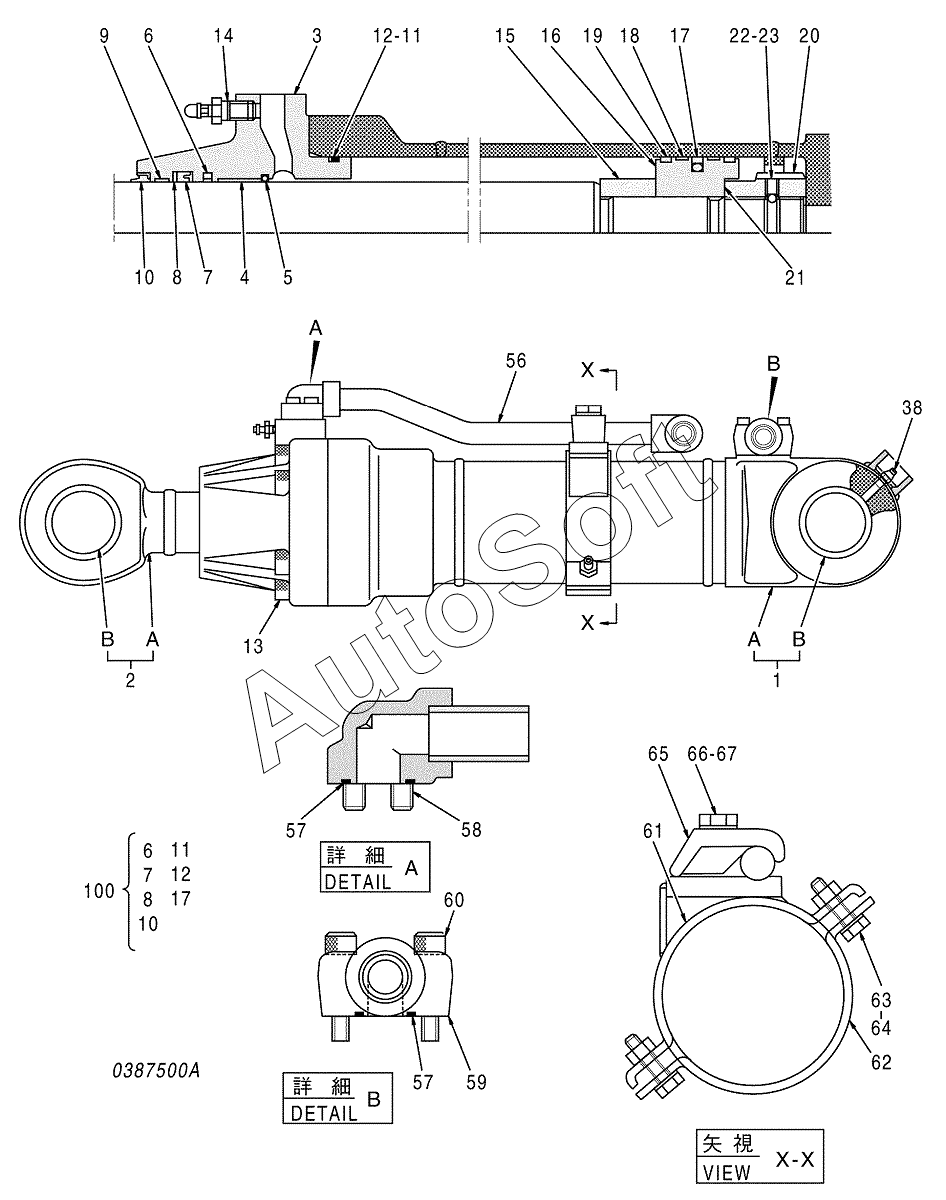

Каталог запасных частей к технике: Hitachi Компоненты ZAXIS 450, 470, 500, 520 (2010). CYL., DUMP (LOADER)
1
1A
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
38
56
57
57
58
59
60
61
62
63
64
65
66
67
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4219782 | 4***2 | CYL. DUMP | |
| 1 | 4***5 | TUBE CYL. ASS'Y | |
| 1-38 | 4***4 | CYL. (PIPELESS) | |
| 10 | 0***0 | RING, WIPER | |
| 100 | 4***3 | KIT SEAL | |
| 11 | A***5 | O-RING | |
| 12 | 0***5 | RING, BACK-UP | |
| 13 | 0***6 | BOLT, SOCKET | |
| 14 | 0***8 | BREEDER, AIR | |
| 15 | 0***4 | BRG. CUSHION | |
| 16 | 0***4 | PISTON | |
| 17 | 0***7 | RING, SEAL | |
| 18 | 0***5 | RING | |
| 19 | 0***8 | RING | |
| 1A | T***. | TUBE, CYL. | |
| 1B | 0***3 | BUSHINGPIN | |
| 2 | 4***6 | ROD PISTON ASS'Y | |
| 20 | 0***6 | NUT | |
| 21 | 0***7 | SHIM | |
| 22 | 0***2 | SCREW, SET | |
| 23 | 0***8 | BALL, STEEL | |
| 2A | R***N | ROD, PISTON | |
| 2B | 0***1 | BUSHING | |
| 3 | 0***2 | HEAD CYL. | |
| 38 | J***1 | FITTING, GREASE | |
| 4 | 0***4 | BUSHING | |
| 5 | 4***4 | RING, RETAINING | |
| 56 | 0***5 | PIPE | |
| 57 | 4***1 | O-RING | |
| 58 | M***5 | BOLT, SOCKET | |
| 59 | 0***6 | JOINT | |
| 6 | 0***3 | RING | |
| 60 | 0***0 | BOLT, SOCKET | |
| 61 | 0***1 | BAND | |
| 62 | 0***2 | BAND | |
| 63 | 0***0 | BOLT | |
| 64 | 0***3 | WASHER | |
| 65 | 0***6 | HOLDER | |
| 66 | 0***9 | BOLT | |
| 67 | 0***6 | WASHER, SPRING | |
| 7 | 0***1 | PACKING, U-RING | |
| 8 | 0***2 | RING, BACK-UP | |
| 9 | 0***3 | RING SLIDE |
