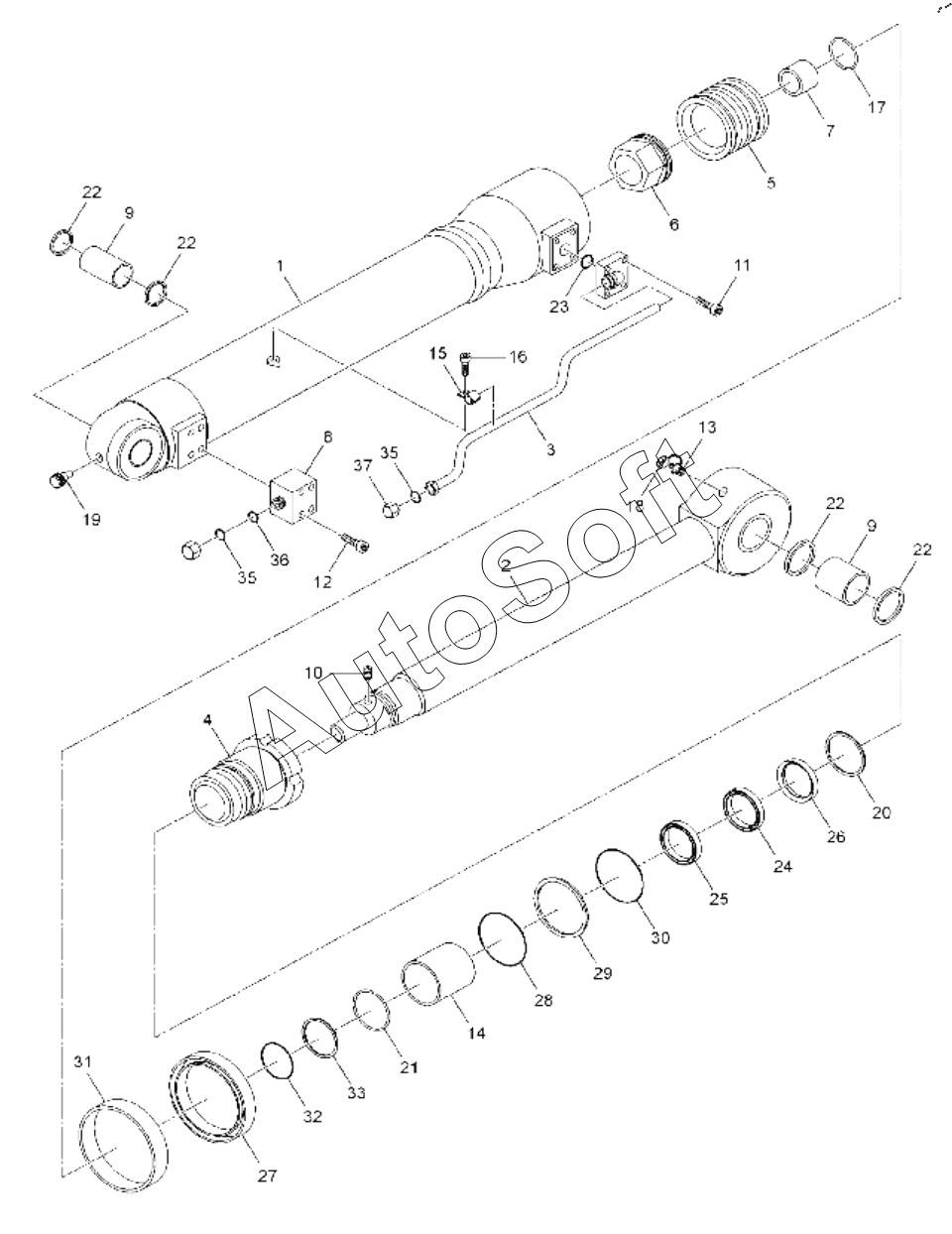

Каталог запасных частей к технике: Hitachi EX-70 (2017). CYLINDER ARM
29
20
21
22
22
22
22
23
24
25
26
27
28
19
30
31
32
33
35
35
36
37
10
1
2
3
4
5
6
7
8
9
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD21738 | T***8 | CYLINDER, ARM | |
| 1 | T***1 | TUBE S/A | |
| 2 | T***2 | PISTON ROD S/A | |
| 3 | T***3 | PIPE S/A | |
| 4 | T***4 | H E COVER | |
| 5 | T***5 | PISTON | |
| 6 | T***6 | PISTON ROD NUT | |
| 7 | T***7 | C.E.CUSHION BUSH | |
| 8 | T***6 | PORT | |
| 9 | T***0 | BUSH | |
| 10 | T***0 | SLOTTED GRUB SCREW | |
| 11 | T***7 | CAP SCREW HEX. SOC. HD | |
| 12 | T***6 | CAP SCREW | |
| 13 | T***5 | GREASE NIPPLE | |
| 14 | Т***2 | BIMETAL BUSH | |
| 15 | T***5 | CLAMP | |
| 16 | T***6 | HEX SOC HD SCREW | |
| 17 | T***7 | CH. ALLOY STEEL BALL | |
| 18 | T***9 | G.N.PRTN CAP | |
| 19 | T***9 | PROTECTION CAP | |
| 20 | T***3 | SNAP RING | |
| 21 | T***0 | SNAP RING | |
| 22 | T***1 | WIPER DUST SEAL | |
| 23 | T***4 | O-RING | |
| 24 | T***9 | ROD SEAL | |
| 25 | T***6 | ROD SEAL | |
| 26 | T***7 | WIPER | |
| 27 | T***7 | PISTON SEAL | |
| 28 | T***5 | O-RING | |
| 29 | T***8 | BACK UP RING | |
| 30 | Т***3 | O-RING | |
| 31 | T***2 | PISTON BEARING | |
| 32 | Т***8 | O-RING | |
| 33 | Т***7 | BACKUP RING | |
| 34 | B***G | BACKUP RING | |
| 35 | T***5 | O-RING | |
| 36 | T***6 | O-RING | |
| 37 | T***2 | PROTECTION CAP | |
| 38 | Т***0 | SEAL KIT CYLINDER, ARM |
