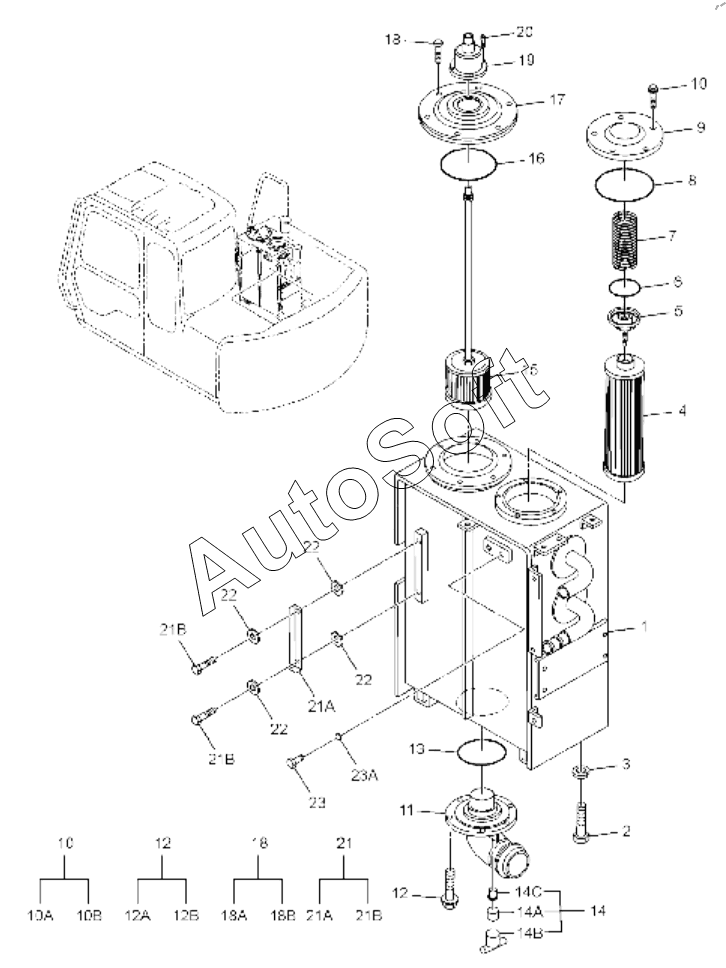

Каталог запасных частей к технике: Hitachi EX-70 (2017). OIL TANK ASSEMBLY
1
1
2
3
4
5
6
7
8
9
10
10
10А
10В
11
12
12
12А
12В
13
14
14А
14В
14С
15
16
17
18
18
18А
18В
19
20
21
21А
21А
21В
21В
21В
22
22
22
22
23
23А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***6 | TANK, OIL | |
| 1 | Т***6 | TANK, OIL | |
| 10 | J***0 | BOLT, SEMS | |
| 10А | J***0 | BOLT | |
| 10В | J***0 | WASHER | |
| 11 | 2***5 | PIPE SUCTION | |
| 12 | J***5 | BOLT, SEMS | |
| 12А | J***5 | BOLT | |
| 12В | J***0 | WASHER | |
| 13 | Z***3 | O-RING | |
| 14 | Т***8 | NEEDLE VALVE | |
| 14А | Т***1 | BODY | |
| 14В | Т***2 | SPINDLE BRASS | |
| 14С | Т***3 | PIN BRASS | |
| 15 | Т***9 | FILTER, SUCTION | |
| 16 | А***0 | O-RING | |
| 17 | T***3 | COVER | |
| 18 | J***2 | BOLT, SEMS | |
| 18А | J***2 | BOLT | |
| 18В | J***0 | WASHER | |
| 19 | 4***7 | BREATHER, AIR | |
| 2 | J***5 | BOLT | |
| 20 | J***6 | BOLT, SOCKET | |
| 21 | 8***9 | GAUGE, LEVEL | |
| 21А | 8***0 | GAUGE LEVEL | |
| 21В | 4***7 | BOLT | |
| 22 | Z***8 | SEAL WASHER | |
| 23 | Т***9 | PLUG | |
| 23А | 4***0 | O-RING | |
| 3 | А***6 | WASHER, SPRING | |
| 4 | Т***0 | HYDRAULIC FILTER | |
| 5 | Т***3 | VALVE | |
| 6 | А***0 | O-RING | |
| 7 | Т***4 | SPRING | |
| 8 | А***5 | O-RING | |
| 9 | 4***8 | COVER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
