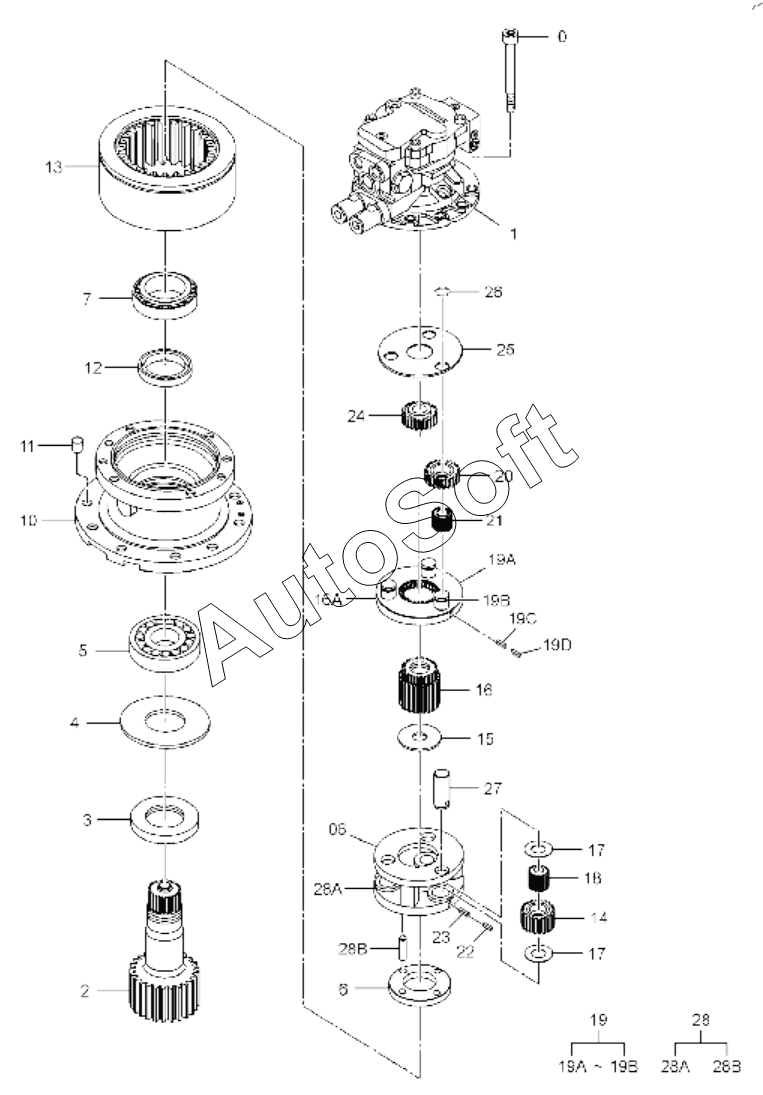

Каталог запасных частей к технике: Hitachi EX-70 (2017). SWING DEVICE
0
1
2
3
4
5
6
6
7
10
10
11
12
13
14
15
16
17
17
18
19
19А
19А
19В
19В
19С
19D
20
21
22
23
24
25
26
27
28
28А
28А
28В
28В
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| PL20113 | P***3 | SWING DEVICE SPARE ASSY | |
| ТВ01999 | Т***9 | SWING DEVICE | |
| ТВ20549 | Т***9 | SWING DEVICE W/O MOTOR | |
| 0 | 4***6 | BOLT, SOCKET | |
| 1 | Т***0 | MOTOR, SWING | |
| 10 | Y***0 | HOUSING | |
| 10 | Т***5 | HOUSING | |
| 11 | Z***2 | CORK | |
| 12 | 4***6 | SEAL, OIL | |
| 13 | Y***1 | GEAR, RING | |
| 14 | Y***2 | GEAR, PLANETARY | |
| 15 | 4***8 | PLATE, THRUST | |
| 16 | Y***6 | GEAR, SUN | |
| 17 | 4***9 | PLATE, THRUST | |
| 18 | 4***2 | BRG., NEEDLE | |
| 19 | Y***2 | CARRIER | |
| 19D | 4***6 | PIN, SPRING | |
| 19А | Y***3 | CARRIER | |
| 19В | Y***9 | PIN | |
| 19С | 4***0 | PIN, SPRING | |
| 2 | Y***6 | SHAFT, PROPELLER | |
| 20 | Y***4 | GEAR, PLANETARY | |
| 21 | Y***5 | BRG., NEEDLE | |
| 22 | 4***0 | PIN | |
| 23 | 4***6 | PIN, SPRING | |
| 24 | Y***2 | GEAR, SUN | |
| 25 | Y***3 | PLATE | |
| 26 | Z***7 | RING RETAINING | |
| 27 | Y***3 | PIN | |
| 28 | Y***2 | CARRIER | |
| 28А | Y***2 | CARRIER | |
| 28В | Y***3 | PIN, KNOCK | |
| 3 | Y***7 | SPACER | |
| 4 | Y***8 | PLATE, THRUST | |
| 5 | Y***9 | BRG., ROL | |
| 6 | Y***9 | NUT, ROUND | |
| 7 | 4***7 | BRG., ROL | |
| 8 | М***4 | SCREW, DRIVE | |
| 9 | Y***5 | NAME-PLATE |
