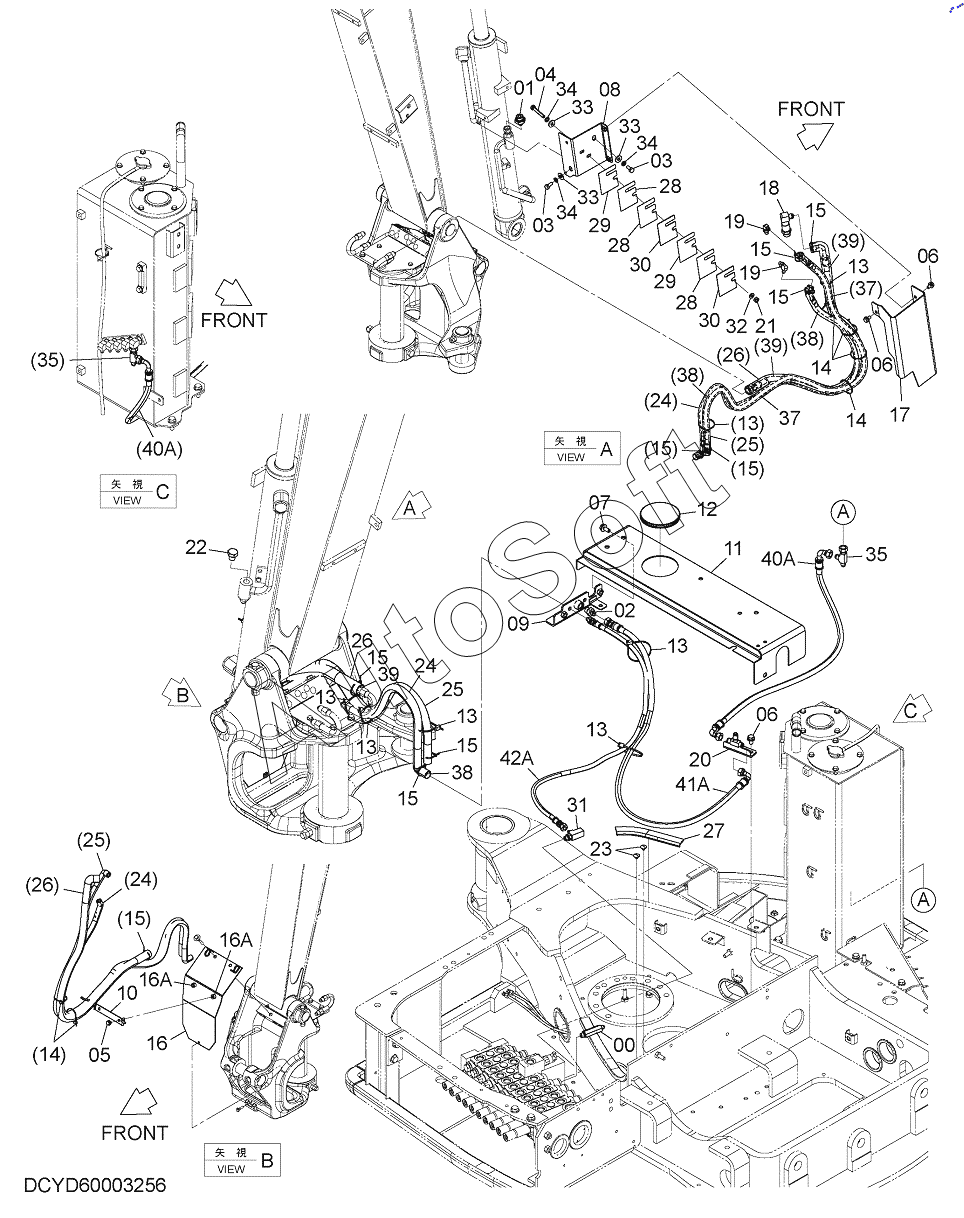

Каталог запасных частей к технике: Hitachi ZAXIS 48U-5A (2020). HOSE RUPTURE VALVE PIPING (2)(ASSIST), S/N: 030002-
00
01
02
03
03
04
05
06
06
06
07
08
09
10
11
12
13
13
13
13
13
13
13
14
14
14
15
15
15
15
15
15
15
15
15
16
16A
16A
17
18
19
19
20
21
22
23
24
24
24
25
25
25
26
26
26
27
28
28
28
29
29
30
30
31
32
33
33
33
34
34
34
35
35
37
37
38
38
38
39
39
39
40A
40A
41A
42A
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 4***9 | ADAPTER,S | |
| 00A | 9***6 | O-RING | |
| 01 | 4***2 | ADAPTERS | |
| 01A | 4***4 | O-RING | |
| 02 | A***3 | ADAPTER S | |
| 02A | 4***0 | O-RING | |
| 03 | J***5 | BOLT | |
| 04 | J***0 | BOLT | |
| 05 | J***6 | BOLT, SEMS | |
| 05A | J***6 | BOLT | |
| 05B | J***0 | WASHER | |
| 06 | J***0 | BOLT, SEMS | |
| 06A | J***0 | BOLT | |
| 06B | J***0 | WASHER | |
| 07 | J***5 | BOLT, SEMS | |
| 07A | J***5 | BOLT | |
| 07B | J***0 | WASHER | |
| 08 | Y***9 | BRACKET | |
| 09 | Y***3 | BRACKET | |
| 10 | Y***4 | BRACKET | |
| 11 | Y***0 | BRACKET | |
| 12 | 4***3 | BUSHING, RUBBER | |
| 13 | 4***2 | CLIP, BAND | |
| 14 | 4***3 | CLIP, BAND | |
| 15 | 4***5 | CLIP,BAND | |
| 16 | Y***4 | COVER | |
| 16A | 4***7 | SEAT,SCREW | |
| 17 | Y***7 | COVER,VALVE | |
| 18 | Y***0 | ELBOW,S | |
| 18A | 4***4 | O-RING | |
| 19 | A***2 | ELBOW S | |
| 19A | 9***6 | O-RING | |
| 20 | Y***9 | TEE,S | |
| 21 | J***0 | NUT | |
| 22 | 4***9 | PLUG | |
| 22A | 4***6 | O-RING | |
| 23 | 4***1 | PLUG | |
| 24 | Y***0 | PROTECTOR,HOSE | |
| 25 | Y***2 | PROTECTOR,HOSE | |
| 26 | 4***4 | PROTECTOR,HOSE | |
| 27 | Y***8 | RUBBER,CUSHION | |
| 28 | Y***9 | SHIM | |
| 29 | Y***0 | SHIM | |
| 30 | Y***2 | SHIM | |
| 31 | 4***5 | TEE,S | |
| 32 | A***0 | WASHER, PLANE | |
| 33 | 4***5 | WASHER | |
| 34 | A***0 | WASHER, SPRING | |
| 35 | 4***2 | UNION, M | |
| 37 | Y***0 | HOSE | |
| 38 | Y***7 | HOSE | |
| 39 | Y***3 | HOSE | |
| 40 | Y***3 | ASSY,HOSE | |
| 40A | Y***0 | HOSE | |
| 41 | Y***4 | ASSY,HOSE | |
| 41A | Y***1 | HOSE | |
| 42 | Y***5 | ASSY,HOSE | |
| 42A | Y***2 | HOSE |
