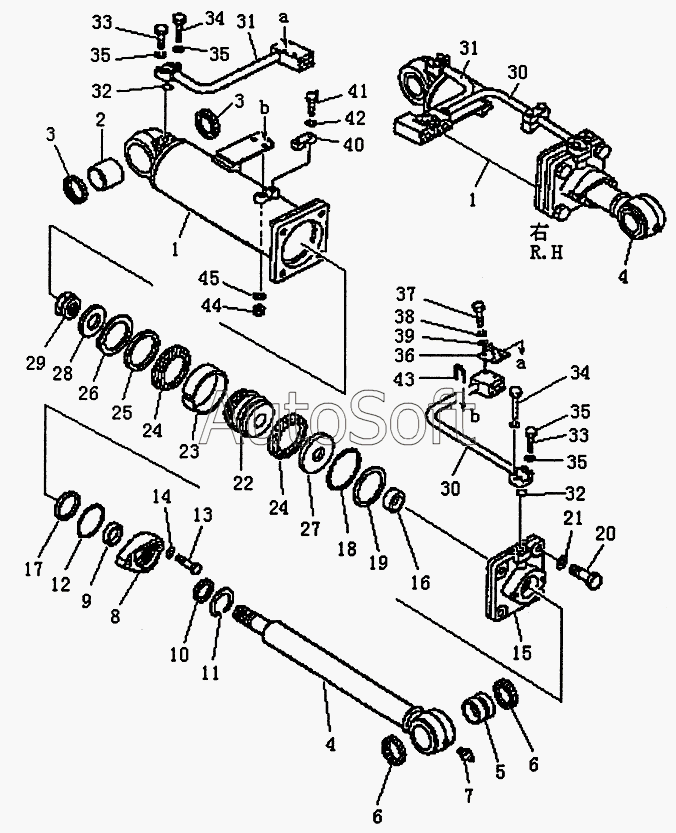

Каталог запасных частей к технике: PENGPU PengPu PD-220 (2010). RIPPER CYLINDER (PD220Y-1)
34
34
24
24
25
26
27
28
29
30
30
31
31
32
32
33
33
23
35
35
35
35
36
37
38
39
40
41
42
43
44
45
11
T21.C67B
1
1
2
3
3
4
4
5
6
6
7
8
9
10
T21.C67A
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| T21-C67B.1 | T***1 | TUBE, R.H. | |
| T21-C67B.3 | T***3 | TUBE, R.H. | |
| T21.C67A | T***A | RIPPER CYLINDER ASSY, L.H. | |
| T21.C67B | T***B | RIPPER CYLINDER ASSY, R.H. | |
| 1 | T***3 | CYLINDER, L.H. | |
| 1 | T***2 | CYLINDER, R.H. | |
| 2 | T***0 | BUSHING | |
| 3 | 0***5 | SEAL | |
| 4 | T***2 | ROD , PISTON | |
| 5 | T***1 | BUSHING | |
| 6 | 0***5 | SEAL | |
| 7 | G***2 | FITTING, GREASE | |
| 8 | T***1 | GLAND | |
| 9 | 0***5 | BUSHING | |
| 10 | 0***8 | SEAL, DUST | |
| 11 | 0***3 | RING, SNAP | |
| 12 | 0***0 | O-RING | |
| 13 | G***3 | BOLT | |
| 14 | G***3 | WASHER | |
| 15 | T***3 | HEAD, CYLINDER | |
| 16 | 0***0 | BUSHING | |
| 17 | T***2 | PACKING | |
| 18 | 0***5 | O-RING | |
| 19 | 0***6 | RING, BACK-UP | |
| 20 | G***3 | BOLT | |
| 21 | G***3 | WASHER | |
| 22 | T***7 | PISTON | |
| 23 | 0***5 | RING, WEAR | |
| 24 | T***4 | PACKING, PISTON | |
| 25 | T***8 | RETAINER | |
| 26 | 0***2 | RING, SNAP | |
| 27 | T***6 | RETAINER | |
| 28 | T***9 | WASHER | |
| 29 | T***6 | NUT | |
| 30 | T***1 | TUBE, L.H. | |
| 31 | T***5 | TUBE, L.H. | |
| 32 | 0***5 | O-RING | |
| 33 | G***3 | BOLT | |
| 34 | G***2 | BOLT | |
| 35 | G***3 | WASHER | |
| 36 | T***5 | PLATE | |
| 37 | G***3 | BOLT | |
| 38 | G***3 | WASHER | |
| 39 | G***1 | WASHER | |
| 40 | T***4 | CLIP | |
| 41 | G***3 | BOLT | |
| 42 | G***3 | WASHER | |
| 43 | 0***2 | CLIP | |
| 44 | G***9 | NUT | |
| 45 | G***1 | WASHER |
