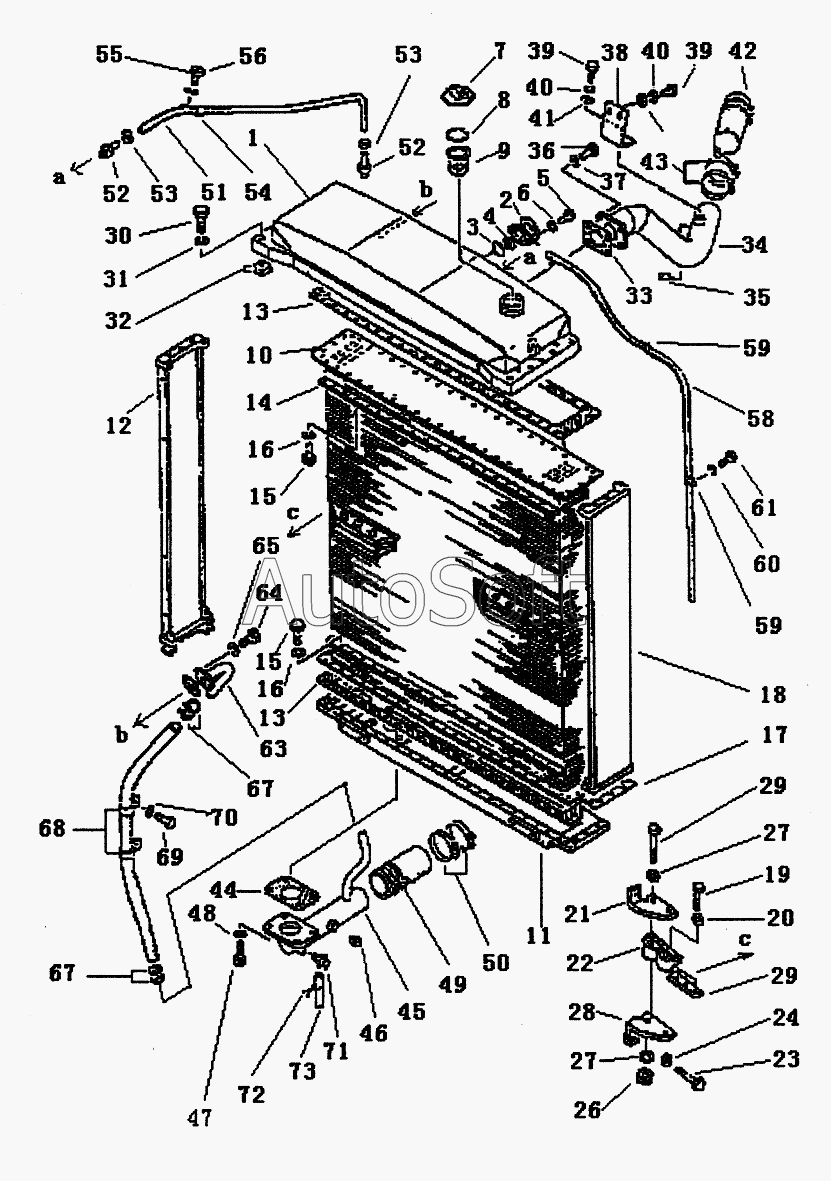

Каталог запасных частей к технике: PENGPU PengPu PD-320 (2010). RADIATOR PD320Y-1 PD320Y-2
46
55
54
53
53
52
52
51
50
49
48
47
56
45
44
43
42
41
40
40
39
39
38
65
73
72
71
70
69
68
67
67
37
64
63
61
60
59
59
58
9
18
17
16
16
15
15
14
13
13
12
11
10
19
8
7
6
5
4
3
2
1
28
36
35
34
33
32
31
30
29
29
175-03-C1002
27
27
26
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-03-C1002 | 1***2 | RADIATOR ASSY | |
| 1 | 1***1 | TANK, UPPER | |
| 2 | 1***2 | VALVE, PRESSURE | |
| 3 | 0***5 | O-RING | |
| 4 | 1***0 | SCREEN | |
| 5 | 0***5 | BOLT | |
| 6 | 0***0 | WASHER, SPRING | |
| 7 | 0***0 | CAP, FILLER | |
| 8 | 0***1 | RINGSNAP | |
| 9 | 0***8 | STRAINER, FELLER | |
| 10 | 1***1 | CORE, RADIATOR | |
| 11 | 1***3 | TANKxWER | |
| 12 | 1***0 | PLATE L.H | |
| 13 | 1***3 | GASKET | |
| 14 | 1***1 | PLATE | |
| 15 | 0***0 | BOLT | |
| 16 | 0***0 | WASHER, SPRING | |
| 17 | 1***0 | PLATE | |
| 18 | 1***0 | PLATE R.H | |
| 19 | 0***5 | BOLT | |
| 20 | 0***2 | WASHER | |
| 21 | 1***1 | BRACKET | |
| 22 | 1***1 | ISOLATER | |
| 23 | 0***5 | BOLT | |
| 24 | 0***2 | WASHER | |
| 25 | 0***0 | BOLT | |
| 26 | 0***8 | NUT | |
| 27 | 0***0 | WASHER | |
| 28 | 1***1 | BRACKET | |
| 29 | 1***0 | PLATE | |
| 30 | 0***5 | BOLT | |
| 31 | 1***0 | WASHER 18 | |
| 32 | 1***0 | SHIM | |
| 33 | 1***0 | GASKET | |
| 34 | 1***0 | TUBE, INLET | |
| 35 | 0***8 | PLUG | |
| 36 | 0***0 | BOLT | |
| 37 | 0***6 | WASHER, SPRING | |
| 38 | 1***0 | BRACKET | |
| 39 | 0***5 | BOLT | |
| 40 | 0***6 | WASHER, SPRING | |
| 41 | 0***2 | WASHER | |
| 42 | 1***0 | HOSE | |
| 43 | 0***9 | CLAMP, HOSE | |
| 44 | 1***1 | GASKET | |
| 45 | 1***0 | TUBE, OUTLET | |
| 46 | 0***5 | PLUG.LAP | |
| 47 | 0***5 | BOLT | |
| 48 | 0***6 | WASHER, SPRING | |
| 49 | 1***0 | HOSE | |
| 50 | 0***9 | CLAMP, HOSE | |
| 51 | 1***0 | HOSE | |
| 52 | 1***0 | NIPPLE | |
| 53 | 0***7 | CLAMP | |
| 54 | 1***0 | CLIP | |
| 55 | 0***0 | BOLT | |
| 56 | 0***0 | WASHER, SPRING | |
| 57 | 0***0 | WIRE, LOCK | |
| 58 | 1***1 | tube, overflow | |
| 59 | 1***0 | cliroverflow | |
| 60 | 0***0 | BOLT | |
| 61 | 0***6 | WASHER, SPRING | |
| 62 | 1***0 | gasket | |
| 63 | 1***1 | tube | |
| 64 | 0***0 | BOLT | |
| 65 | 0***0 | WASHER, SPRING | |
| 66 | 1***0 | hose.drain | |
| 67 | 0***6 | clamp, hose | |
| 68 | 1***0 | clip | |
| 69 | 0***5 | BOLT | |
| 70 | 0***2 | WASHER | |
| 71 | 1***1 | VALVE, DRAIN | |
| 72 | 0***0 | WIRE, LOCK | |
| 73 | 1***0 | hose, drain |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
