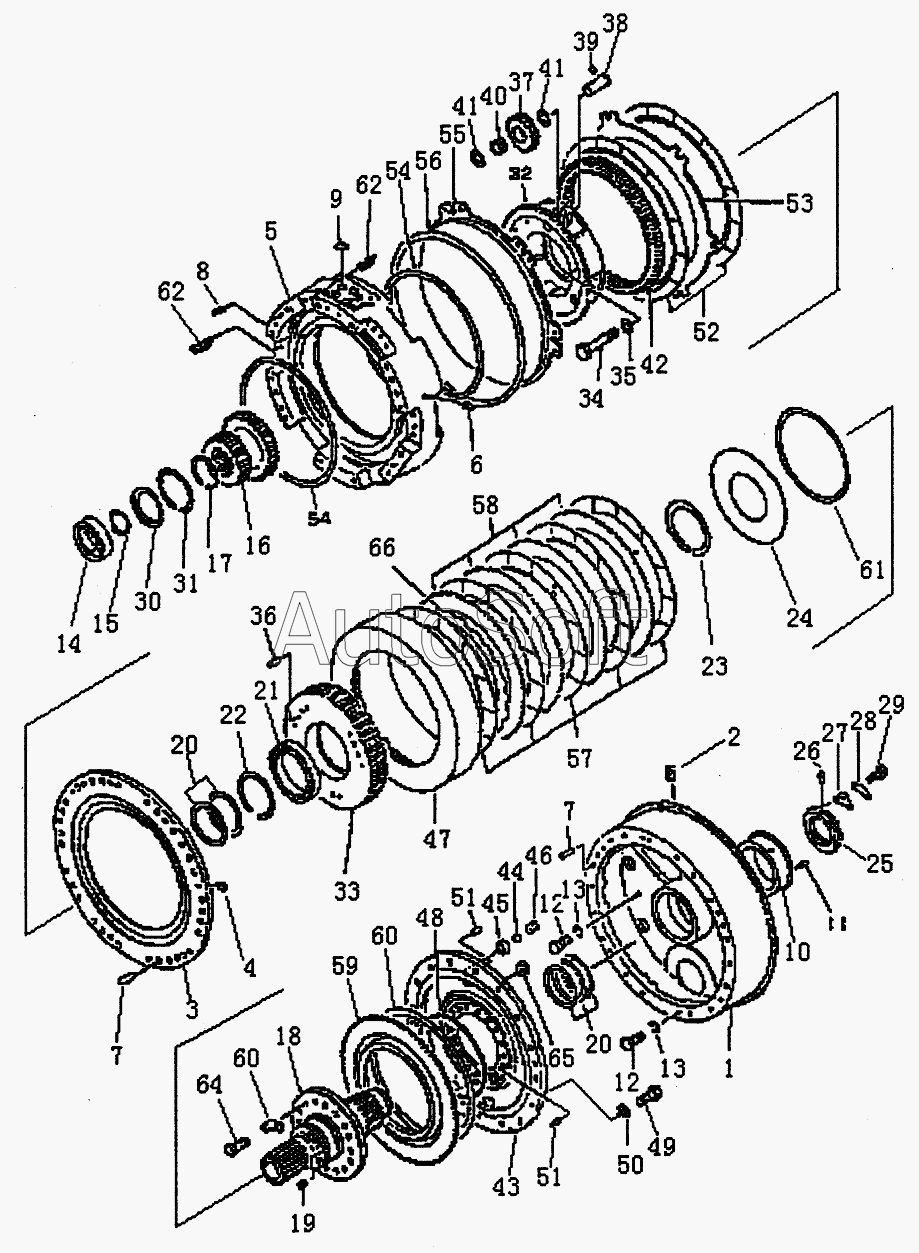

Каталог запасных частей к технике: PENGPU PengPu PD-320 (2010). PLANETRAY GEAR AND SHAFT PD320Y-1 PD320Y-2 2/2
40
48
47
46
45
44
43
42
41
41
49
39
38
37
36
35
34
33
32
58
66
65
64
63
62
62
61
60
59
31
57
56
55
54
54
53
52
51
51
50
5
13
13
12
12
11
10
9
8
7
7
6
14
4
3
2
1
22
30
29
28
27
26
25
24
23
21
20
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-15-00030 | 1***0 | HOUSING ASSY, 1ST | |
| 175-15-00216 | 1***6 | TORQFLOW TRANSMISSION ASSY | |
| 175-15-00226 | 1***6 | TRANSMISSION ASSY | |
| 175-15-00240 | 1***0 | PLATE ASSY, 2ND | |
| 175-15-00250 | 1***0 | HOUSING ASSY | |
| 175-15-00312 | 1***2 | SHAFT ASSY | |
| 175-15-00332 | 1***2 | HOUSING, ASSY 1ST | |
| 1 | 1***0 | HOUSING, 1ST CLUTCH | |
| 2 | 2***0 | SCREW | |
| 3 | 1***0 | PLATE, 2ND CLUTCH | |
| 4 | 1***0 | PLUG | |
| 5 | 1***0 | HOUSING | |
| 6 | 1***0 | PLUG | |
| 7 | 1***0 | PIN, DOWEL | |
| 8 | 0***8 | PIN, DOWEL | |
| 9 | 0***2 | O-RING | |
| 10 | 1***0 | COLLAR | |
| 11 | 0***6 | PIN | |
| 12 | 0***5 | BOLT | |
| 13 | 0***2 | WASHER | |
| 14 | 0***2 | BEARING | |
| 15 | 0***0 | RING, SNAP | |
| 16 | 1***1 | GEAR, SUN, 2ND AND 3RD | |
| 17 | 0***0 | RING, SNAP | |
| 18 | 1***3 | SHAFT, TRANSMISSION | |
| 19 | 1***0 | PLUG | |
| 20 | 1***0 | RING, SEAL | |
| 21 | 0***4 | BEARING | |
| 22 | 1***0 | RING, SNAP | |
| 23 | 0***0 | RING | |
| 24 | 1***0 | SPRING | |
| 25 | 2***0 | NUT | |
| 26 | 1***0 | PIN | |
| 27 | 2***0 | PLATE | |
| 28 | 2***0 | LOCK | |
| 29 | 0***4 | BOLT | |
| 30 | 1***0 | PLATE | |
| 31 | 1***0 | RING | |
| 32 | 1***6 | CARREER, PLANETARY | |
| 33 | 1***1 | GEAR, 1ST | |
| 34 | 0***0 | BOLT | |
| 35 | 0***2 | WASHER | |
| 36 | 0***8 | PIN, DOWEL | |
| 37 | 1***1 | GEAR, PLANETARY, 2ND | |
| 38 | 1***2 | SHAFT, PLANETARY2ND | |
| 39 | 0***5 | BALL | |
| 40 | 0***8 | BEARING, NEEDLE | |
| 41 | 0***0 | WASHER, THRUST | |
| 42 | 1***0 | GEAR, RING, 2ND | |
| 43 | 1***2 | HOUSING | |
| 44 | 0***2 | BALL, STEEL | |
| 45 | 1***1 | COLLAR | |
| 46 | 2***0 | PLUG | |
| 47 | 1***1 | DRUM Л ST CLUTCH | |
| 48 | 1***0 | O-RING | |
| 49 | 0***0 | BOLT | |
| 50 | 0***6 | WASHER | |
| 51 | 0***8 | PIN, DOWEL | |
| 52 | 1***5 | DISC CLUTCH | |
| 53 | 1***1 | PLATE | |
| 54 | 1***0 | RING, SEAL | |
| 55 | 1***0 | PISTON, CLUTCH | |
| 56 | 1***0 | RING, SEAL | |
| 57 | 1***5 | DISK | |
| 58 | 2***0 | PLATE | |
| 59 | 1***0 | PIST0N, CLUTCH, 1ST | |
| 60 | 1***0 | RING, SEAL | |
| 61 | 2***0 | RING, SEAL | |
| 62 | 1***0 | SPRING, RETURN | |
| 63 | 1***0 | LOCK | |
| 64 | 1***0 | BOLT, REAMER | |
| 65 | 0***0 | NUT | |
| 66 | 1***0 | SPRING, WAVE |
