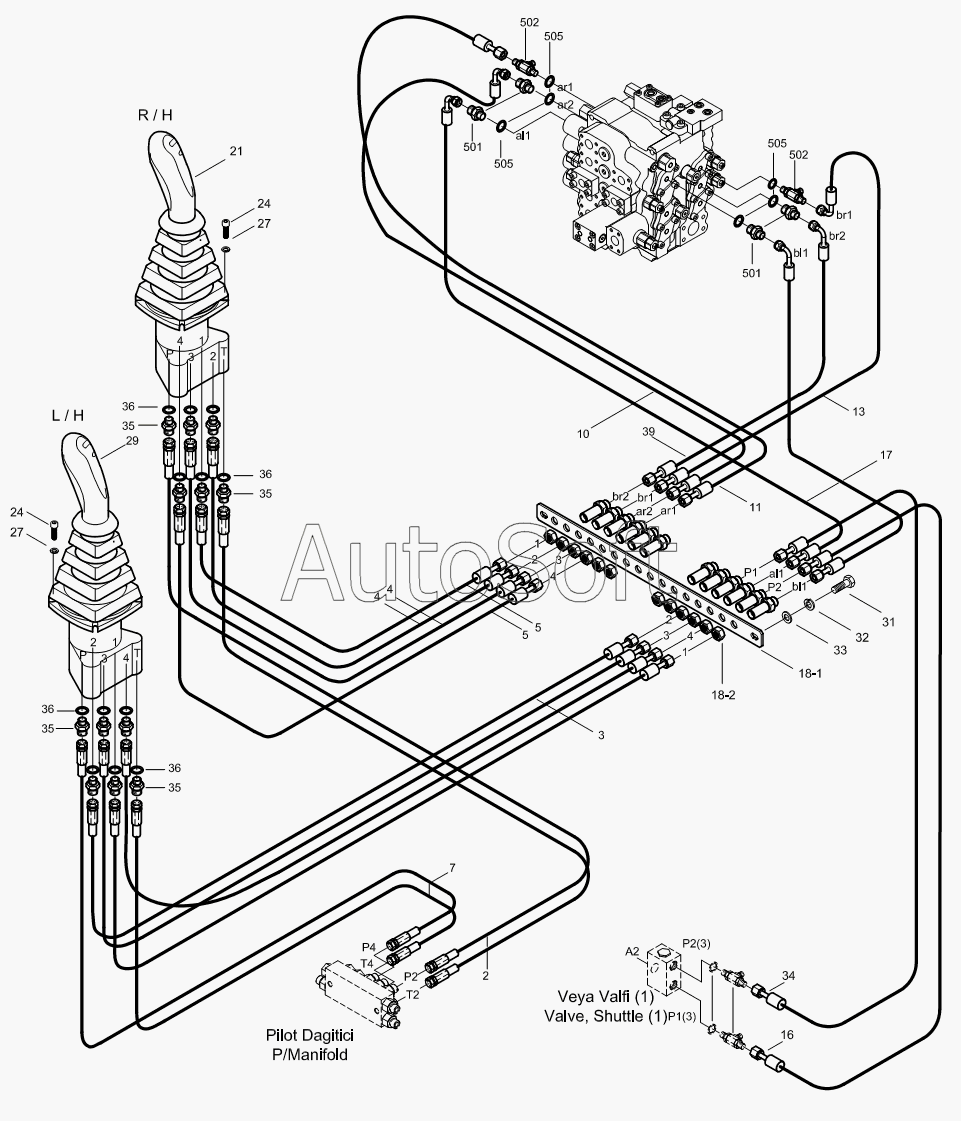

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). PILOT PIPING MOUNTING 1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
4
5
5
7
10
11
13
16
17
18.1
18.2
21
24
24
27
27
29
31
32
33
34
35
35
35
35
36
36
36
36
39
501
501
502
502
505
505
505
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 9***0 | Hose Ass'y | |
| 11 | 9***0 | Hose Ass'y | |
| 13 | 9***0 | Hose Ass'y | |
| 16 | 9***8 | Hose Ass'y | |
| 17 | 9***5 | Hose Ass'y | |
| 18 | H***1 | Support Ass'y | |
| 18.1 | H***0 | Support | |
| 18.2 | N***1 | Connector | |
| 2 | 9***7 | Hose Ass'y | |
| 21 | H***1 | Joistic Ass'y, R/H | |
| 24 | N***6 | Bolt, Cyl. Hd. | |
| 27 | N***8 | Washer, Spr. | |
| 29 | H***1 | Joistic Ass'y, L/H | |
| 3 | 9***6 | Hose Ass'y | |
| 31 | N***2 | Bolt, Hex. | |
| 32 | N***1 | Washer, Spr. | |
| 33 | N***0 | Washer, Pln. | |
| 34 | 9***8 | Hose Ass'y | |
| 35 | N***5 | Connector | |
| 36 | N***9 | O-Ring | |
| 39 | 9***0 | Hose Ass'y | |
| 4 | 9***9 | Hose Ass'y | |
| 5 | 9***0 | Hose Ass'y | |
| 501 | N***1 | Connector | |
| 502 | N***2 | Tee | |
| 505 | N***4 | O-Ring | |
| 7 | 9***9 | Hose Ass'y |
