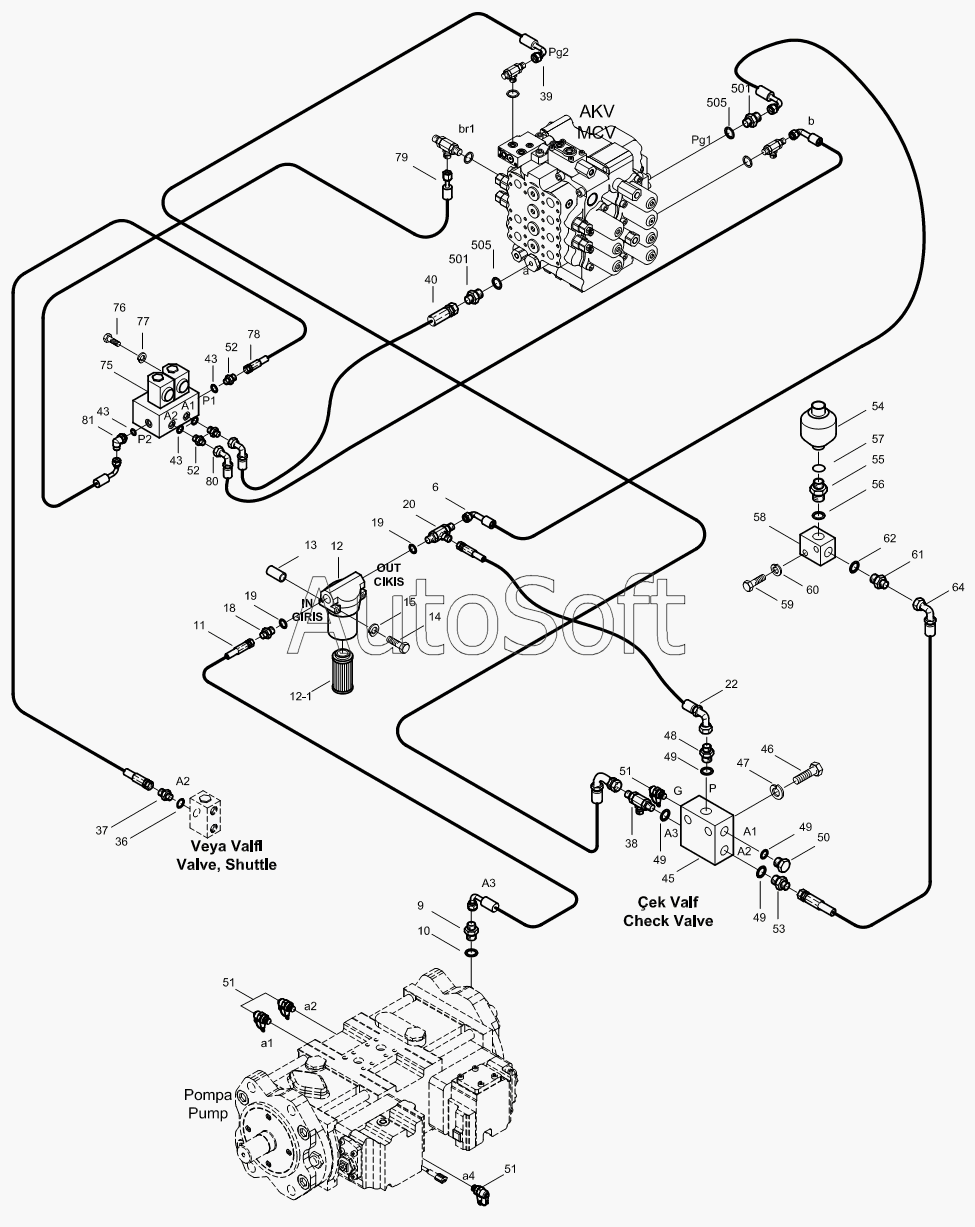

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). PILOT PIPING MOUNTING 2
6
9
10
11
12
12.1
13
14
15
18
19
19
20
22
36
37
38
39
40
43
43
43
45
46
47
48
49
49
49
49
50
51
51
51
52
52
53
54
55
56
57
58
59
60
61
62
64
75
76
77
78
79
80
81
501
501
505
505
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | N***4 | O-Ring | |
| 11 | 9***2 | Hose Ass'y | |
| 12 | H***0 | Pilot Filter | |
| 12.1 | H***0 | Element, Pilot Filter | |
| 13 | H***0 | Spacer | |
| 14 | N***6 | Bolt, Hex. | |
| 15 | N***8 | Washer, Spr. | |
| 18 | N***3 | Connector | |
| 19 | N***4 | O-Ring | |
| 20 | H***1 | Tee | |
| 22 | 9***2 | Hose Ass'y | |
| 36 | N***4 | O-Ring | |
| 37 | N***1 | Connector | |
| 38 | H***2 | Tee | |
| 39 | 9***5 | Hose Ass'y | |
| 40 | 9***9 | Hose Ass'y | |
| 43 | N***4 | O-Ring | |
| 45 | H***0 | Check Valve, Pilot | |
| 46 | N***0 | Bolt, Hex. | |
| 47 | N***0 | Washer, Spr. | |
| 48 | N***7 | Connector | |
| 49 | N***2 | O-Ring | |
| 50 | N***1 | Plug | |
| 501 | N***1 | Connector | |
| 505 | N***4 | O-Ring | |
| 51 | F***0 | Coupling, Screw | |
| 52 | N***1 | Connector | |
| 53 | N***8 | Connector | |
| 54 | H***1 | Accumulator | |
| 55 | N***7 | Connector | |
| 56 | N***2 | O-Ring | |
| 57 | N***5 | Washer | |
| 58 | H***0 | Block, Accumulator | |
| 59 | N***0 | Bolt, Hex. | |
| 6 | 9***4 | Hose Ass'y | |
| 60 | N***1 | Washer, Spr. | |
| 61 | N***1 | Connector | |
| 62 | N***4 | O-Ring | |
| 64 | 9***4 | Hose Ass'y | |
| 75 | H***0 | Solenoid Valve | |
| 76 | N***8 | Bolt, Hex. | |
| 77 | N***0 | Washer, Spr. | |
| 78 | 9***6 | Hose Ass'y | |
| 79 | 9***5 | Hose Ass'y | |
| 80 | 9***5 | Hose Ass'y | |
| 81 | N***1 | Elbow | |
| 9 | N***3 | Connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
