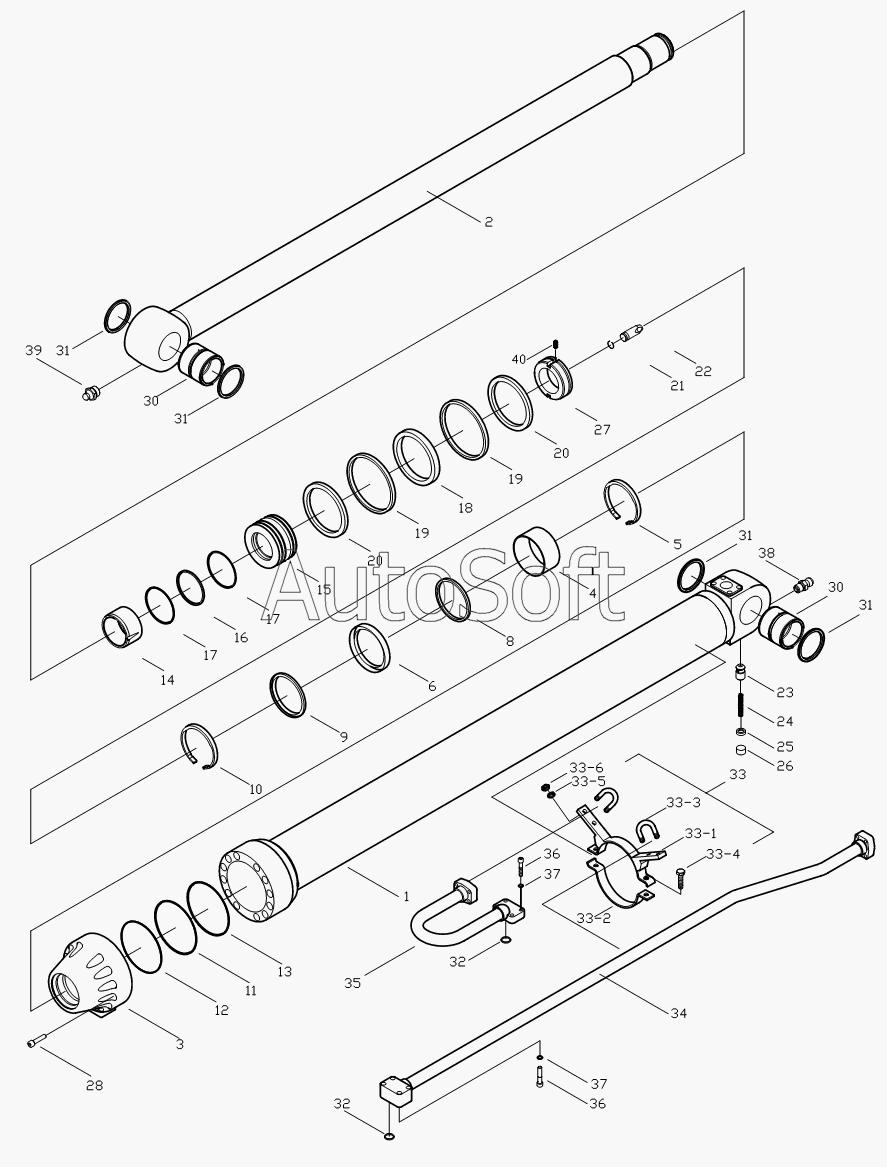

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). ARM CYLINDER
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
20
21
22
23
24
25
26
27
28
30
30
31
31
31
31
32
32
33
33.1
33.2
33.3
33.4
33.5
33.6
34
35
36
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H343311901 | H***1 | KIT-Seal | |
| 1 | H***1 | Tube | |
| 10 | N***1 | Retaining Ring | |
| 11 | N***3 | O-Ring | |
| 12 | N***1 | O-Ring, Back Up | |
| 13 | N***2 | O-Ring | |
| 14 | H***1 | Ring, Cushion | |
| 15 | H***1 | Piston | |
| 16 | N***3 | O-Ring | |
| 17 | N***1 | O-Ring, Back Up | |
| 18 | N***6 | Seal, Piston | |
| 19 | N***9 | Ring, We | |
| 2 | H***1 | Rod | |
| 20 | N***6 | Ring, Dust | |
| 21 | H***0 | Retaining Ring | |
| 22 | H***0 | Plunger, Cushion | |
| 23 | H***0 | Check Valve | |
| 24 | H***0 | Spring | |
| 25 | H***0 | Cap | |
| 26 | N***1 | Plug | |
| 27 | H***0 | Nut, Lock | |
| 28 | N***6 | Bolt, Cylinder Head | |
| 3 | H***1 | Gland | |
| 30 | H***0 | Bush | |
| 31 | N***5 | Seal, Dust | |
| 32 | N***5 | O-Ring | |
| 33 | C***p | Clamp Ass'y | |
| 33.1 | H***0 | Plate, Clamp | |
| 33.2 | H***0 | Plate, Clamp | |
| 33.3 | H***0 | Bolt | |
| 33.4 | N***6 | Bolt, Hex. | |
| 33.5 | N***1 | Washer, Spr. | |
| 33.6 | N***6 | Nut, Hex. | |
| 34 | H***0 | Pipe | |
| 35 | H***0 | Pipe | |
| 36 | N***8 | Bolt, Cylinder Head | |
| 37 | N***2 | Washer, Spr. | |
| 38 | N***0 | Grease, Nipple | |
| 39 | N***0 | Grease, Nipple | |
| 4 | N***0 | Bush | |
| 40 | N***2 | Screw | |
| 5 | N***5 | Retaining Ring | |
| 6 | N***2 | Seal, Gland | |
| 8 | N***6 | Seal, Gland | |
| 9 | N***8 | Seal, Dust |
