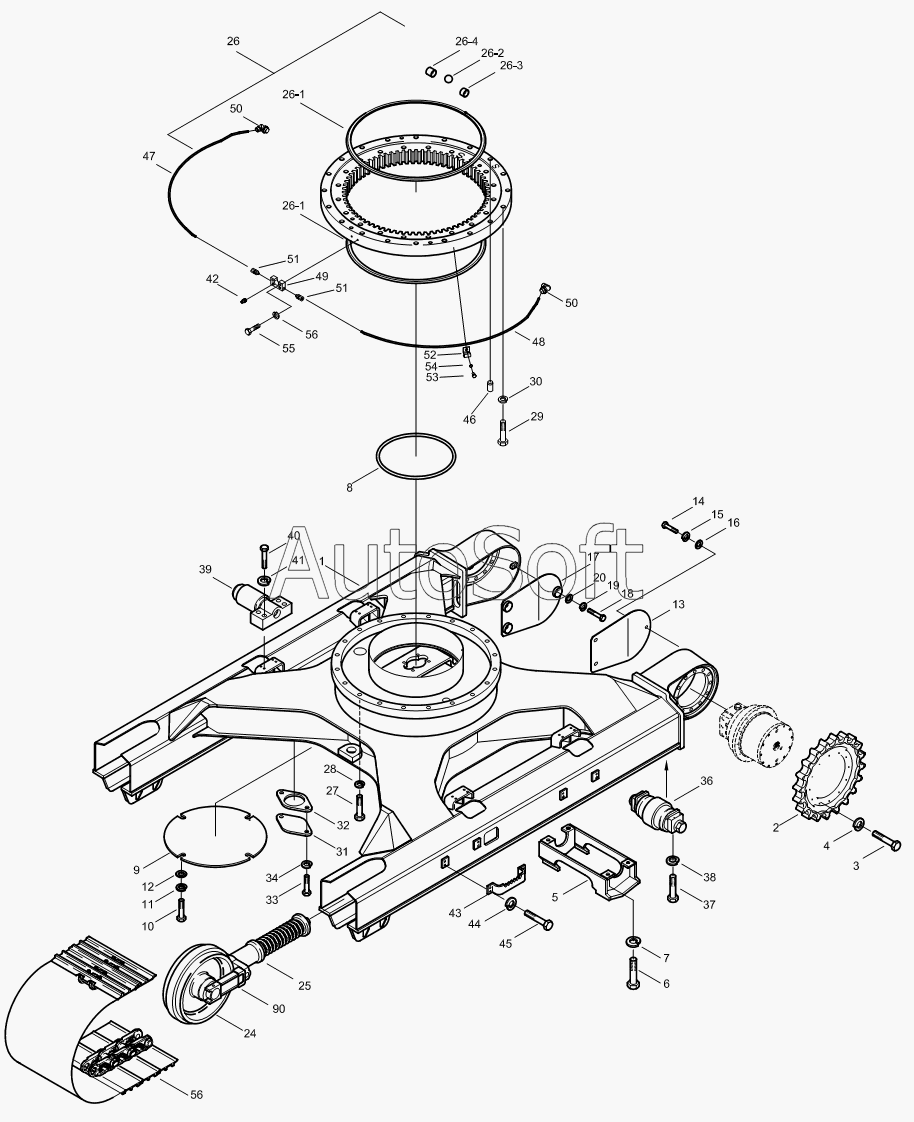

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). LOWER FRAME MOUNTING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
24
25
26
26.1
26.1
26.2
26.3
26.4
27
28
29
31
32
33
34
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
53
54
55
56
56
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Frame W.A., Track | |
| 10 | N***6 | Bolt, Hex. | |
| 11 | N***2 | Washer, Spr. | |
| 12 | N***3 | Washer, Pln. | |
| 13 | H***0 | Cover, Travel Mot., L | |
| 14 | N***6 | Bolt, Hex. | |
| 15 | N***2 | Washer, Spr. | |
| 16 | N***3 | Washer, Pln. | |
| 17 | H***0 | Cover, Travel Mot., R | |
| 18 | N***6 | Bolt, Hex. | |
| 19 | N***2 | Washer, Spr. | |
| 2 | H***0 | Sproket | |
| 20 | N***3 | Washer, Pln. | |
| 24 | H***0 | Idler Ass'y | |
| 25 | H***0 | Adjuster Ass'y | |
| 26 | H***1 | Swing Ring Ass'y | |
| 26.1 | H***1 | Seal, Swing Ring | |
| 26.2 | H***2 | Ball, Swing Ring | |
| 26.3 | H***4 | Support A, Swing R. | |
| 26.4 | H***5 | Support B, Swing R. | |
| 27 | N***8 | Bolt, Hex. | |
| 28 | N***6 | Washer, Spr. | |
| 29 | N***2 | Bolt, Hex. | |
| 3 | N***8 | Bolt, Hex. | |
| 31 | H***0 | Cover | |
| 32 | H***0 | Gasket | |
| 33 | N***2 | Bolt, Hex. | |
| 34 | N***1 | Washer, Spr. | |
| 36 | H***0 | Roller, Lower | |
| 37 | N***0 | Bolt, Hex. | |
| 38 | N***4 | Washer, Spr. | |
| 39 | H***0 | Roller,Upper | |
| 4 | N***4 | Washer, Spr. | |
| 40 | N***4 | Bolt, Hex. | |
| 41 | N***4 | Washer, Spr. | |
| 42 | N***0 | Grease, Nipple | |
| 43 | H***2 | Step | |
| 44 | N***6 | Bolt, Hex. | |
| 45 | N***4 | Washer, Spr. | |
| 46 | H***0 | Pin, Swing Ring | |
| 47 | H***0 | Pipe, Grease | |
| 48 | H***0 | Pipe, Grease | |
| 49 | H***0 | Block | |
| 5 | H***0 | Gud, Track | |
| 50 | H***0 | Elbow | |
| 51 | H***0 | Connector | |
| 52 | N***8 | Clamp | |
| 53 | N***8 | Bolt, Hex. | |
| 54 | N***0 | Washer, Spr. | |
| 55 | N***4 | Bolt, Hex. | |
| 56 | H***0 | Track Ass'y | |
| 6 | N***4 | Bolt, Hex. | |
| 7 | N***4 | Washer, Spr. | |
| 8 | H***0 | Seal, Grease | |
| 9 | H***0 | Cover, Bottom | |
| 90 | H***0 | Yoke |
