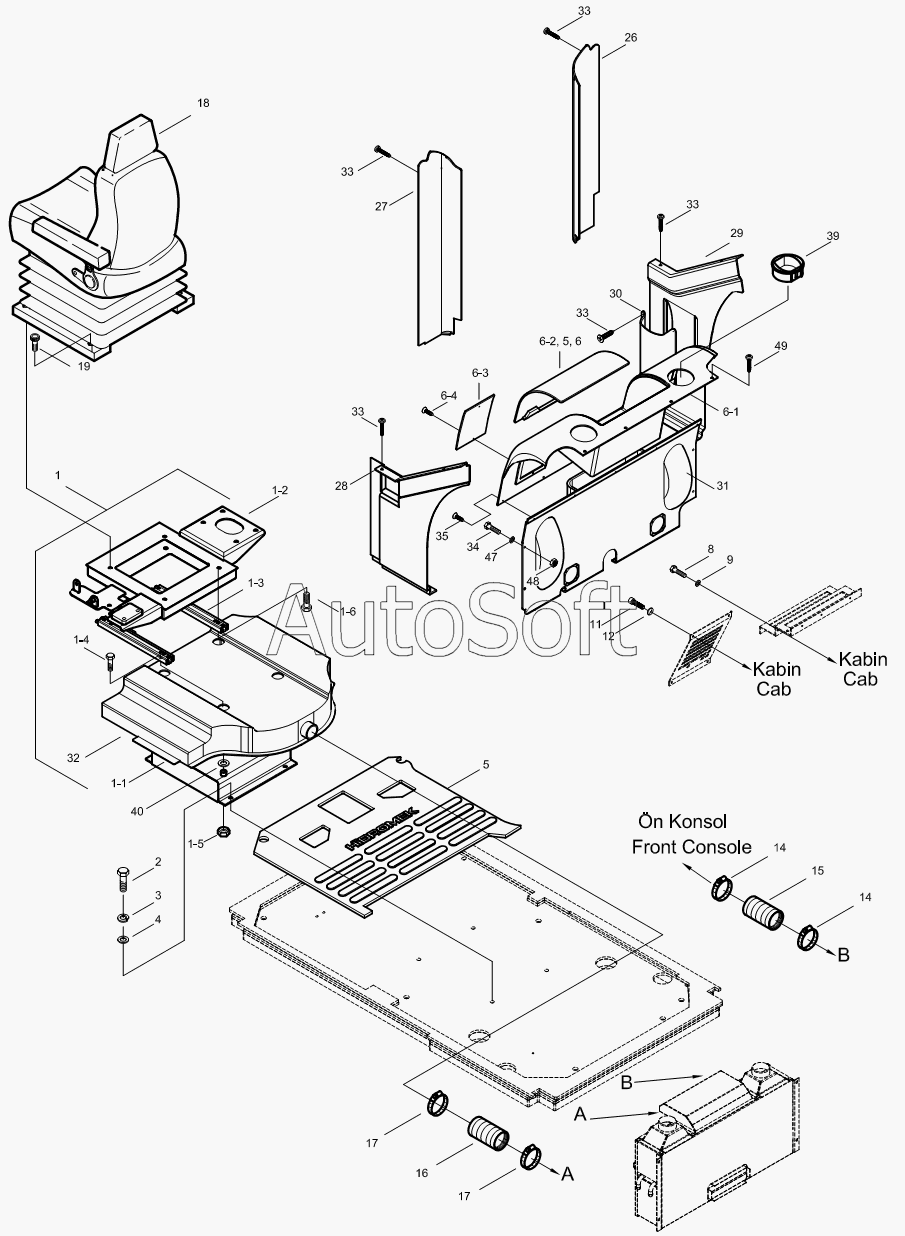

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). CAB INTERIROR MOUNTING
1
1.1
1.2
1.3
1.4
1.5
1.6
2
3
4
5
6
6.1
6.2
6.2
6.3
6.4
6.5
6.5
6.6
6.6
8
9
11
12
14
14
15
16
17
17
18
19
26
27
28
29
30
31
32
33
33
33
33
33
34
35
39
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***5 | Seat Support Ass'y | |
| 1.1 | H***4 | Seat Sup. W.A., Bot. | |
| 1.2 | H***2 | Seat Sup. W.A., Up | |
| 1.3 | H***1 | Slide Ass'y | |
| 1.4 | N***6 | Bolt, Hex. | |
| 1.5 | N***2 | Nut, Hex. | |
| 1.6 | N***2 | Bolt, Hex. | |
| 11 | N***6 | Screw | |
| 12 | N***1 | Washer, Pln. | |
| 14 | N***0 | Clamp | |
| 15 | H***2 | Hose, Air | |
| 16 | H***1 | Hose, Air | |
| 17 | N***0 | Clamp | |
| 18 | H***2 | Seat Ass'y | |
| 19 | N***0 | Bolt, Cylinder Head | |
| 2 | N***8 | Bolt, Hex. | |
| 26 | H***1 | Cover, Air, R/H | |
| 27 | H***1 | Cover, Air, L/H | |
| 28 | H***0 | Cover, L/H | |
| 29 | H***0 | Cover, R/H | |
| 3 | N***3 | Washer, Pln. | |
| 30 | H***0 | Pocket, Cep | |
| 31 | H***1 | Heater Cover, Lower | |
| 32 | H***1 | Cover, Seat Support | |
| 33 | N***0 | Screw | |
| 34 | N***4 | Bolt, Hex. | |
| 35 | N***4 | Screw | |
| 39 | H***0 | Diffuser, Air | |
| 4 | N***2 | Washer, Spr. | |
| 47 | N***4 | Washer, Pln. | |
| 48 | N***8 | Nut, Hex. | |
| 49 | N***0 | Screw | |
| 5 | H***3 | Floormat | |
| 50 | H***0 | Washer, Pln. | |
| 6 | H***4 | Heater Cover Mnt., Up. | |
| 6.1 | H***4 | Heater Cover | |
| 6.2 | H***3 | Cover | |
| 6.2 | H***4 | Cover | |
| 6.3 | H***2 | Cover, Fuse Plate | |
| 6.4 | N***4 | Bolt | |
| 6.5 | H***1 | Lock, FM, W/Magnet | |
| 6.5 | H***2 | Lock, Female | |
| 6.6 | H***1 | Lock, M, W/Magnet | |
| 6.6 | H***2 | Lock, Male | |
| 8 | N***6 | Screw | |
| 9 | N***1 | Washer, Pln. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
