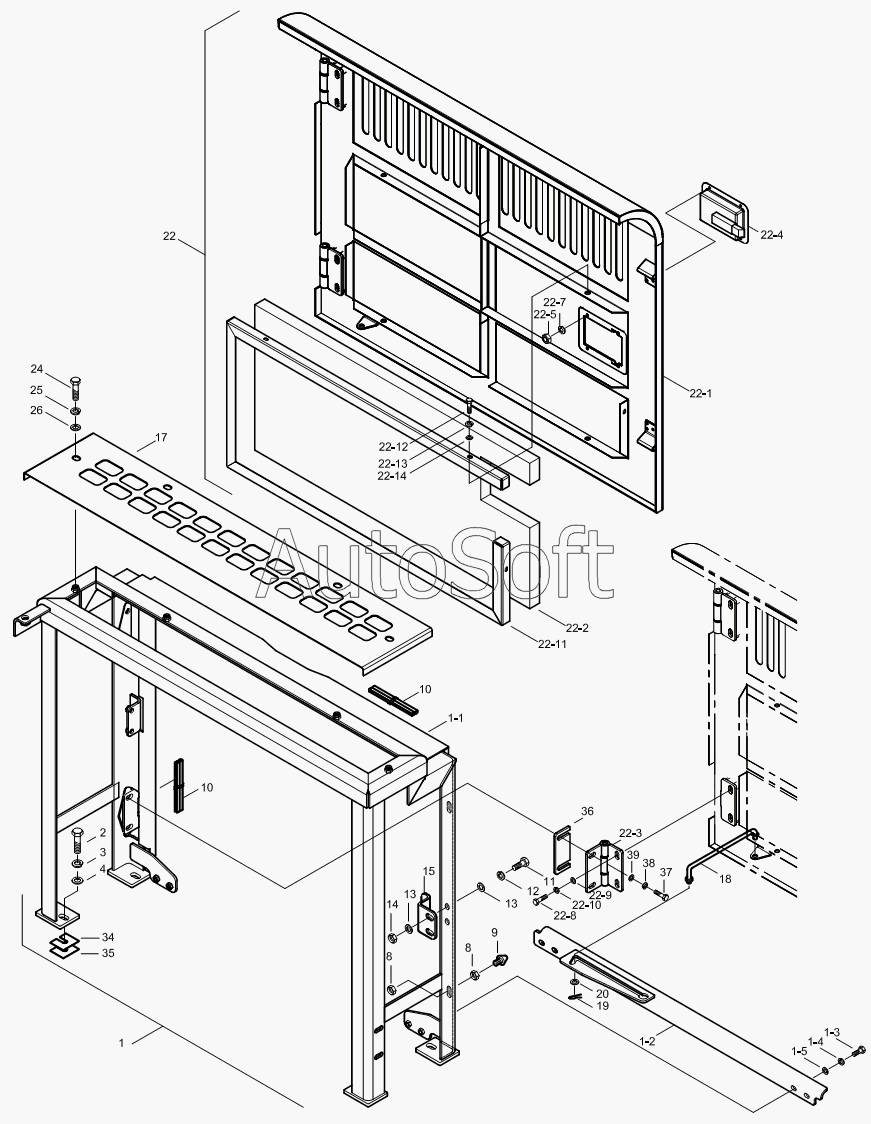

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). COWLING MOUNTING
1
1
1.1
1.1
1.2
1.3
1.4
1.5
2
3
4
8
8
9
10
10
11
12
13
13
14
15
15
17
17
18
19
20
22
22
22
22.1
22.1
22.1
22.2
22.2
22.3
22.4
22.4
22.5
22.7
22.8
22.9
22.10
22.11
22.11
22.12
22.13
22.14
24
25
26
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***3 | Support Ass'y, Rad. | |
| 1 | H***0 | Support Ass'y, Rad. | |
| 1.1 | H***3 | Support W.A., Rad. | |
| 1.1 | H***0 | Support W.A., Rad. | |
| 1.2 | H***1 | Bracket, W.A. | |
| 1.3 | N***8 | Bolt, Hex. | |
| 1.4 | N***0 | Washer, Spr. | |
| 1.5 | N***1 | Washer, Pln. | |
| 10 | 9***0 | Wheather Strip | |
| 11 | N***6 | Bolt, Hex. | |
| 12 | N***1 | Washer, Spr. | |
| 13 | N***1 | Washer, Pln. | |
| 14 | N***6 | Nut, Hex. | |
| 15 | H***1 | Plate, Lock | |
| 15 | H***2 | Plate, Lock | |
| 17 | H***1 | Cover, Radiator | |
| 17 | H***0 | Cover, Radiator | |
| 18 | H***0 | B, Lock | |
| 19 | N***5 | Pin, Split | |
| 2 | N***2 | Bolt, Hex. | |
| 20 | N***0 | Washer, Pln. | |
| 22 | H***3 | Side Door Ass'y | |
| 22 | H***0 | Side Door Ass'y | |
| 22 | H***1 | Side Door Ass'y | |
| 22.1 | H***3 | Side Door Ass'y | |
| 22.1 | H***0 | Side Door Ass'y | |
| 22.1 | H***1 | Side Door Ass'y | |
| 22.10 | N***1 | Washer, Spr. | |
| 22.11 | H***1 | Sash, Sponge | |
| 22.11 | H***0 | Sash, Sponge | |
| 22.12 | N***8 | Bolt, Hex. | |
| 22.13 | N***8 | Washer, Spr. | |
| 22.14 | N***3 | Washer, Pln. | |
| 22.2 | H***2 | Sponge | |
| 22.2 | H***0 | Sponge | |
| 22.3 | H***0 | Hinge | |
| 22.4 | H***1 | Lock Ass'y | |
| 22.4 | H***2 | Lock Ass'y | |
| 22.5 | N***6 | Nut, Hex. | |
| 22.7 | N***1 | Washer, Pln. | |
| 22.8 | N***8 | Bolt, Hex. | |
| 22.9 | N***1 | Washer, Pln. | |
| 24 | N***2 | Bolt, Hex. | |
| 25 | N***1 | Washer, Spr. | |
| 26 | N***1 | Washer, Pln. | |
| 3 | N***2 | Washer, Spr. | |
| 34 | H***0 | Shim | |
| 35 | H***0 | Shim | |
| 36 | H***2 | Shim | |
| 37 | N***8 | Bolt, Hex. | |
| 38 | N***1 | Washer, Spr. | |
| 39 | N***0 | Washer, Pln. | |
| 4 | N***3 | Washer, Pln. | |
| 8 | N***6 | Nut, Hex. | |
| 9 | H***0 | Stopper |
