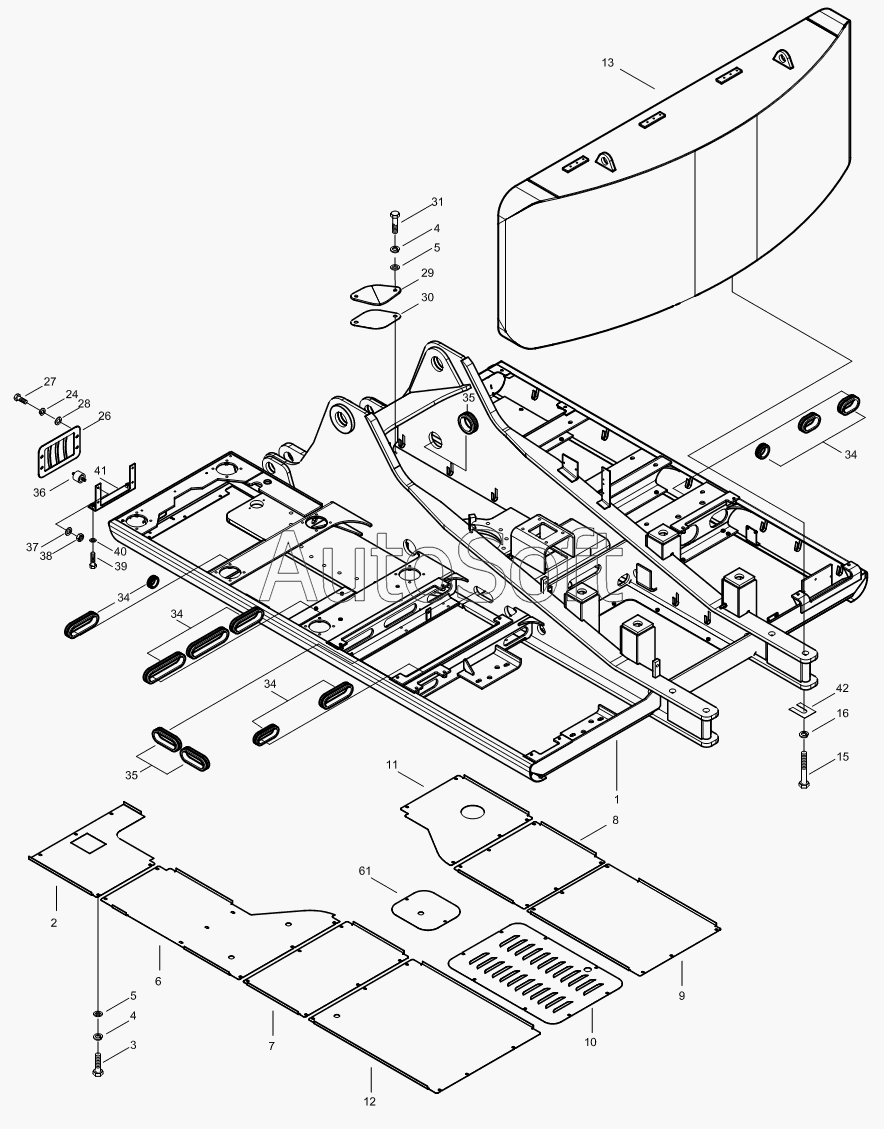

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). UPPER FRAME MOUNTING
34
34
34
34
15
16
16
24
26
27
28
29
30
31
15
35
35
36
37
38
39
40
41
42
42
61
9
1
1
1
2
3
4
4
5
5
6
7
8
1
9
10
10
11
11
12
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Upper Frame W.A. | |
| 1 | H***1 | Upper Frame W.A. | |
| 1 | H***2 | Upper Frame W.A. | |
| 1 | H***3 | Upper Frame W.A. | |
| 2 | H***3 | Cover, Bottom, Cab | |
| 3 | N***6 | Bolt, Hex. | |
| 4 | N***1 | Washer, Spr. | |
| 5 | N***1 | Washer, Pln. | |
| 6 | H***3 | Cover, Bottom, Cab | |
| 7 | H***3 | Cover, Bottom, T.Box | |
| 8 | H***2 | Cover, Bottom, Hyd. T. | |
| 9 | H***1 | Cover, Bottom Pump | |
| 9 | H***2 | Cover, Bottom Pump | |
| 10 | H***1 | Cover, Bottom, Eng. | |
| 10 | H***2 | Cover, Bottom, Eng. | |
| 11 | H***2 | Cover, Bot., Fuel T. | |
| 11 | H***0 | Cover, Bot., Fuel T. | |
| 12 | H***1 | Cover, Bot. Radiator | |
| 13 | H***3 | Counter Weight | |
| 13 | H***0 | Counter Weight | |
| 13 | H***1 | Counter Weight | |
| 13 | H***2 | Counter Weight | |
| 15 | H***1 | Bolt, Weight | |
| 15 | H***2 | Bolt, Weight | |
| 16 | H***0 | Washer, Pln. | |
| 16 | H***1 | Washer, Pln. | |
| 24 | N***0 | Washer, Spr. | |
| 26 | H***0 | Cover, Lamp | |
| 27 | N***4 | Bolt, Hex. | |
| 28 | N***7 | Washer, Pln. | |
| 29 | H***0 | Cover | |
| 30 | H***0 | Gasket | |
| 31 | N***8 | Bolt, Hex. | |
| 34 | 9***0 | Gromet | |
| 35 | 9***0 | Gromet | |
| 36 | H***0 | Rubber, Lamp | |
| 37 | N***3 | Washer, Pln. | |
| 38 | N***8 | Nut, Hex. | |
| 39 | N***2 | Bolt, Hex. | |
| 40 | N***0 | Washer, Pln. | |
| 41 | H***0 | Plate, Lamp | |
| 42 | H***1 | Shim | |
| 42 | H***2 | Shim | |
| 61 | H***0 | Cover, Bottom, M.C.V. |
