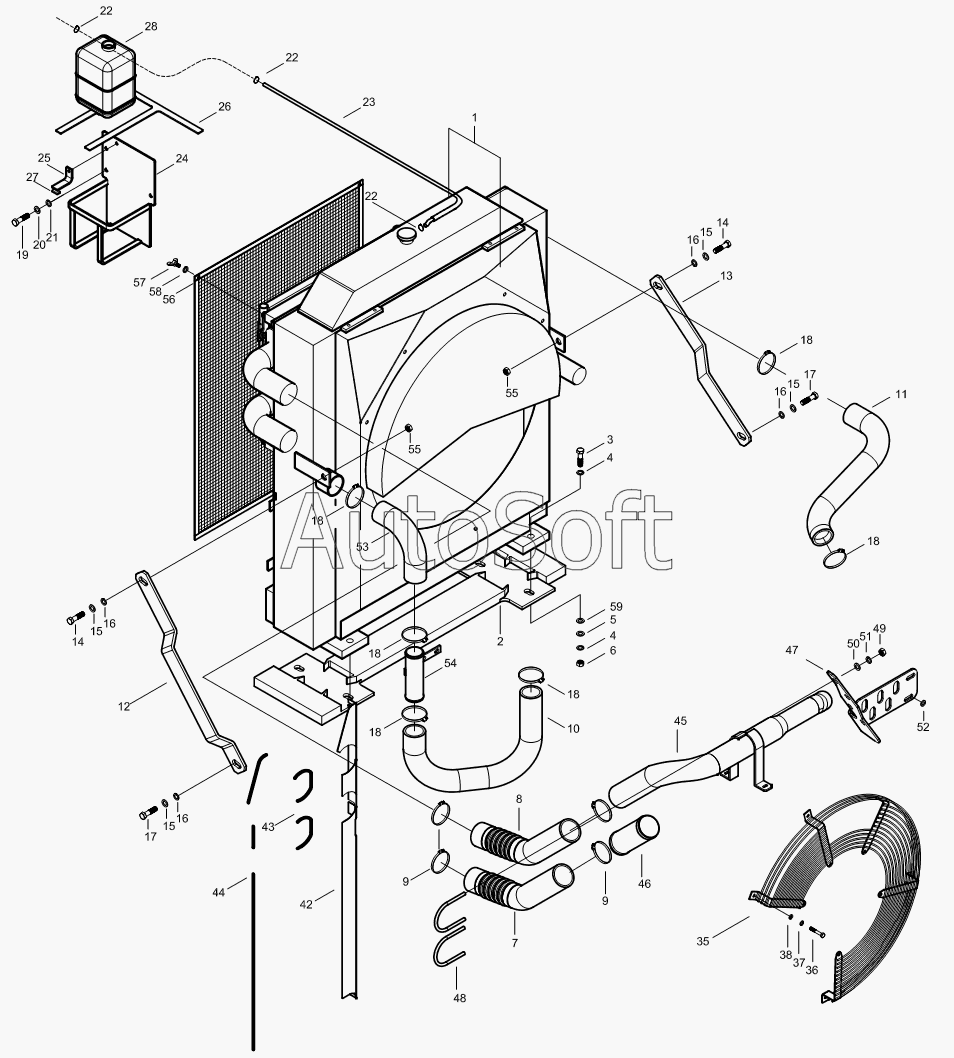

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). COOLING SYSTEM
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
18
18
18
18
19
20
21
22
22
22
23
24
25
26
27
28
35
36
37
38
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | Radiator Ass'y | |
| 2 | H***1 | Rubber, Radiator | |
| 3 | N***8 | Bolt, Hex. | |
| 4 | N***4 | Washer, Spr. | |
| 5 | N***7 | Washer, Pln. | |
| 6 | N***4 | Nut, Hex. | |
| 7 | H***1 | Hose, Intercooler Air | |
| 8 | H***1 | Hose, Intercooler Air | |
| 9 | N***0 | Clamp | |
| 10 | H***2 | Hose, Rad., Lower | |
| 11 | H***2 | Hose, Rad., Upper | |
| 12 | H***2 | Support, R. | |
| 13 | H***2 | Support, L. | |
| 14 | N***4 | Bolt, Hex. | |
| 15 | N***3 | Washer, Pln. | |
| 16 | N***2 | Washer, Spr. | |
| 17 | N***8 | Bolt, Hex. | |
| 18 | N***0 | Clamp | |
| 19 | N***4 | Bolt, Hex. | |
| 20 | N***0 | Washer, Spr. | |
| 21 | N***7 | Washer, Pln. | |
| 22 | N***6 | Clamp | |
| 23 | 7***0 | Hortum | |
| 24 | H***0 | Holder WA , Rez. Tank | |
| 25 | H***0 | Holder | |
| 26 | H***0 | Rubber Band, Tank | |
| 27 | 9***0 | Gromet | |
| 28 | H***1 | Rezervoir Tank | |
| 35 | H***0 | Fan Gud, W.A. | |
| 36 | N***8 | Bolt, Hex. | |
| 37 | N***1 | Washer, Spr. | |
| 38 | N***0 | Washer, Pln. | |
| 42 | H***1 | izolasyon Saci, Re | |
| 43 | 9***0 | Gromet | |
| 44 | 9***0 | Wheather Strip | |
| 45 | H***0 | Pipe W.A., Air Intake | |
| 46 | H***0 | Pipe, Air Intake | |
| 47 | H***0 | Support, Pipe | |
| 48 | H***0 | U Stud | |
| 49 | N***2 | Nut, Hex. | |
| 50 | N***1 | Washer, Pln. | |
| 51 | N***0 | Washer, Spr. | |
| 52 | H***0 | Spacer | |
| 53 | H***0 | Rad. Hose, Lower | |
| 54 | H***0 | Water Pipe W.A. | |
| 55 | N***2 | Nut, Hex. | |
| 56 | H***1 | Sieve Ass'y | |
| 57 | N***4 | Wing Screw | |
| 58 | N***7 | Washer, Pln. | |
| 59 | H***0 | Washer, Pln. |
