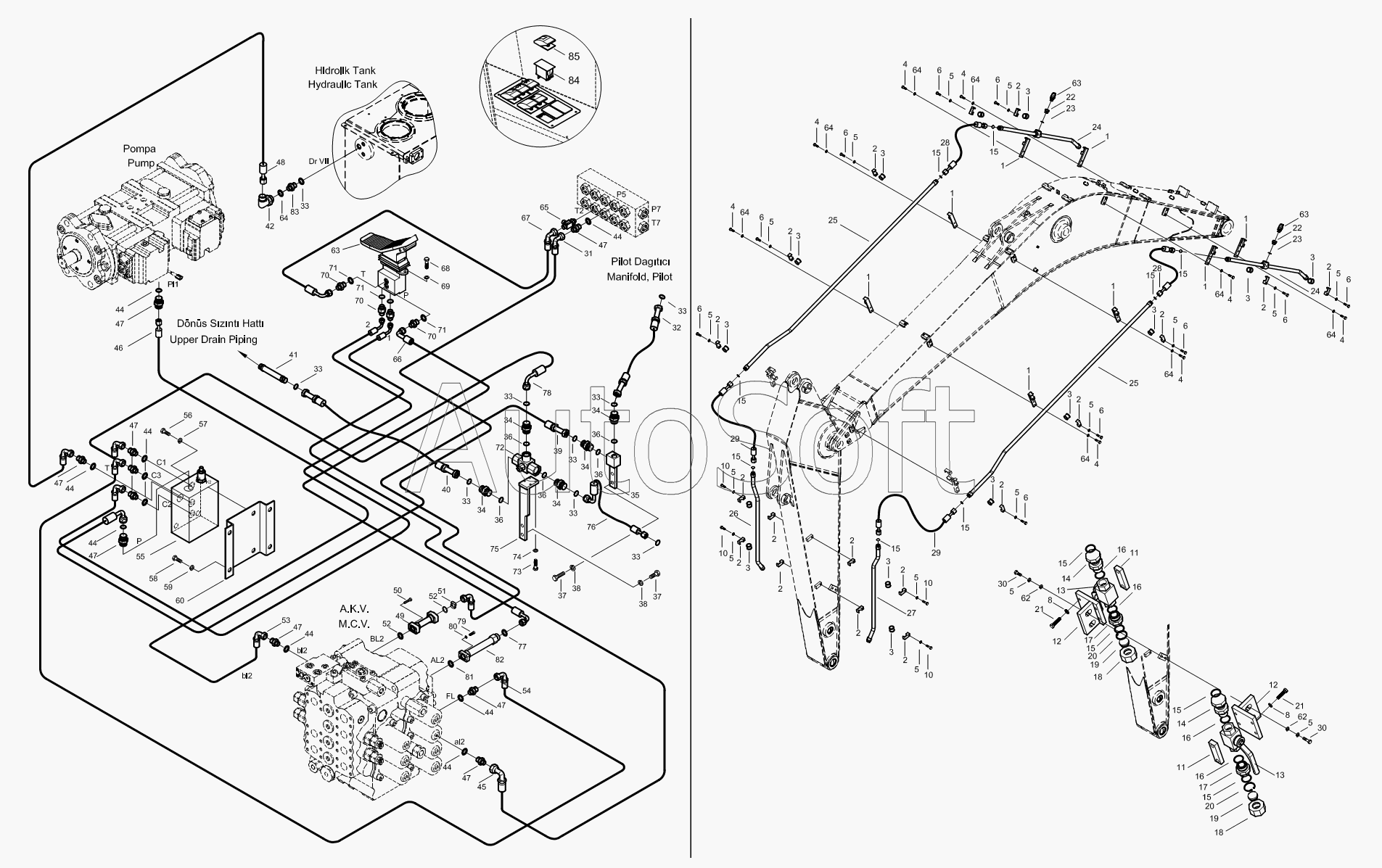

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). DOUBLE ACTING PIPING

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Hidromek
  4. HMK 220LC-2 (2006)
  5. DOUBLE ACTING PIPING
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
H340180000
H340180001
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
8
8
10
10
10
10
11
11
12
12
13
13
14
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
17
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
30
62
62
63
64
64
31
32
33
33
33
33
33
33
33
33
33
34
34
34
34
34
35
36
36
36
36
36
37
37
38
38
39
40
41
42
44
44
44
44
44
44
44
44
45
46
47
47
47
47
47
47
47
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
63
63
63
64
64
64
64
64
64
64
64
64
65
66
67
68
69
70
70
70
71
71
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
Позиция на иллюстрации Заводской номер детали Название детали
H340180000 H***0 Double Acting Piping
H340180001 H***1 Double Acting Piping
H347016100 H***0 Wning Decal
1 H***0 Clamp Plate, W.A.
1 H***1 Clamp Plate, W.A.
2 H***0 Clamp
3 H***0 Rubber
4 N***0 Bolt, Hex.
4 N***0 Bolt, Hex.
5 N***4 Washer, Spr.
6 N***8 Bolt, Hex.
8 N***2 Washer, Spr.
10 N***0 Bolt, Hex.
11 H***1 Clamp Plate, Valve
12 H***1 Clamp Plate WA, Valve
13 H***0 Valve
14 H***0 Connector
15 N***7 O-Ring
16 N***5 O-Ring
17 N***9 Connector
18 H***0 Ring
19 H***0 Plug
20 N***1 Retaining Ring
21 N***6 Bolt, Hex.
22 H***0 Connector
23 N***5 O-Ring
24 H***0 Pipe Ass'y
25 H***0 Pipe Ass'y
26 H***0 Pipe Ass'y
27 H***0 Pipe Ass'y
28 9***4 Hose Ass'y
29 9***7 Hose Ass'y
30 N***6 Bolt, Hex.
31 9***0 Hose Ass'y
32 9***8 Hose
33 N***7 O-Ring
34 N***9 Connector
35 H***1 Elbow, W.A.
36 N***5 O-Ring
37 N***6 Bolt, Hex.
38 N***4 Washer, Spr.
39 H***0 Hose
40 9***2 Hose
41 H***0 Pipe, W.A.
42 N***1 Elbow
44 N***4 O-Ring
45 9***6 Hose Ass'y
46 9***6 Hose
47 N***1 Connector
48 9***8 Hose Ass'y
49 H***0 Pipe, W.A.
50 N***2 Bolt, Cylinder Head
51 N***4 Flange
52 N***5 O-Ring
53 9***6 Hose Ass'y
54 9***8 Hose Ass'y
55 H***0 Valve, Breaker
56 N***8 Bolt, Hex.
57 N***1 Washer, Spr.
58 N***6 Bolt, Hex.
59 N***2 Washer, Spr.
60 H***0 Bracket
62 N***7 Washer, Pln.
63 F***0 Coupling, Screw
63 H***0 Double Acting V/V
64 N***2 Washer, Spr.
64 N***4 Washer, Spr.
64 N***4 O-Ring
65 H***1 Tee
66 9***0 Hose Ass'y
67 9***4 Hose Ass'y
68 N***6 Bolt, Hex.
69 N***1 Washer, Spr.
70 N***1 Connector
71 N***4 O-Ring
72 H***0 3 Way Ball Valve
73 N***2 Bolt, Hex.
74 N***0 Washer, Spr.
75 H***0 Valve Bracket
76 9***7 Hose Ass'y
77 N***7 O-Ring
78 9***0 Hose Ass'y
79 N***2 Bolt, Cylinder Head
80 N***0 Washer, Spr.
81 N***5 O-Ring
82 H***0 Pipe, W.A.
83 H***0 Connector
84 5***0 Switch, Aircon.-Working Lamp
85 5***0 Button
