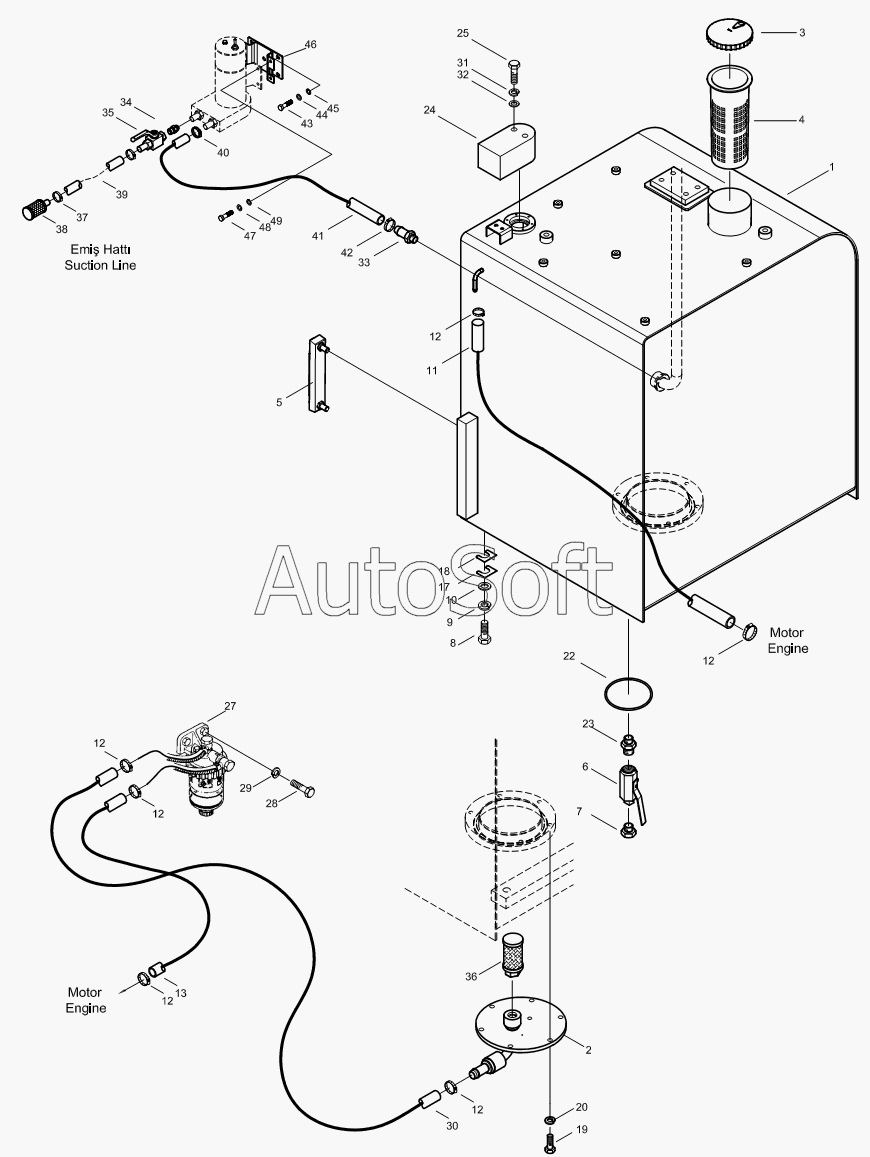

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). FUEL TANK MOUNTING AND FUEL LINE
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
13
17
18
19
20
22
23
24
25
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Tank W.A., Fuel | |
| 2 | H***0 | Cover, Suction | |
| 3 | H***1 | Cap, Fuel | |
| 4 | H***1 | Filter | |
| 5 | H***1 | Level Gauge | |
| 6 | N***0 | Cock Valve Ass'y | |
| 7 | N***4 | Plug | |
| 8 | N***8 | Bolt, Hex. | |
| 9 | N***4 | Washer, Spr. | |
| 10 | N***7 | Washer, Pln. | |
| 11 | H***0 | Hose | |
| 12 | N***6 | Clamp | |
| 13 | H***0 | Hose Fuel | |
| 17 | H***0 | Shim | |
| 18 | H***0 | Shim | |
| 19 | N***2 | Bolt, Hex. | |
| 20 | N***1 | Washer, Spr. | |
| 22 | N***7 | O-Ring | |
| 23 | N***6 | Connector | |
| 24 | H***0 | Cover | |
| 25 | N***4 | Bolt, Cylinder Head | |
| 27 | H***0 | Water Seperator | |
| 28 | N***2 | Bolt, Hex. | |
| 29 | N***1 | Washer, Spr. | |
| 30 | H***0 | Hose | |
| 31 | N***8 | Washer, Spr. | |
| 32 | N***3 | Washer, Pln. | |
| 33 | H***0 | Connector | |
| 34 | N***8 | Connector | |
| 35 | N***0 | Cock Valve Ass'y | |
| 36 | H***0 | Filter | |
| 37 | N***7 | Clamp | |
| 38 | H***0 | Filter | |
| 39 | H***0 | Hose, Suction | |
| 40 | N***7 | Clamp | |
| 41 | H***0 | Hose, Fuel Tank | |
| 42 | N***7 | Clamp | |
| 43 | N***8 | Bolt, Hex. | |
| 44 | N***0 | Washer, Spr. | |
| 45 | N***1 | Washer, Pln. | |
| 46 | H***0 | Bracket | |
| 47 | N***2 | Bolt, Hex. | |
| 48 | N***7 | Washer, Spr. | |
| 49 | N***1 | Washer, Pln. |
