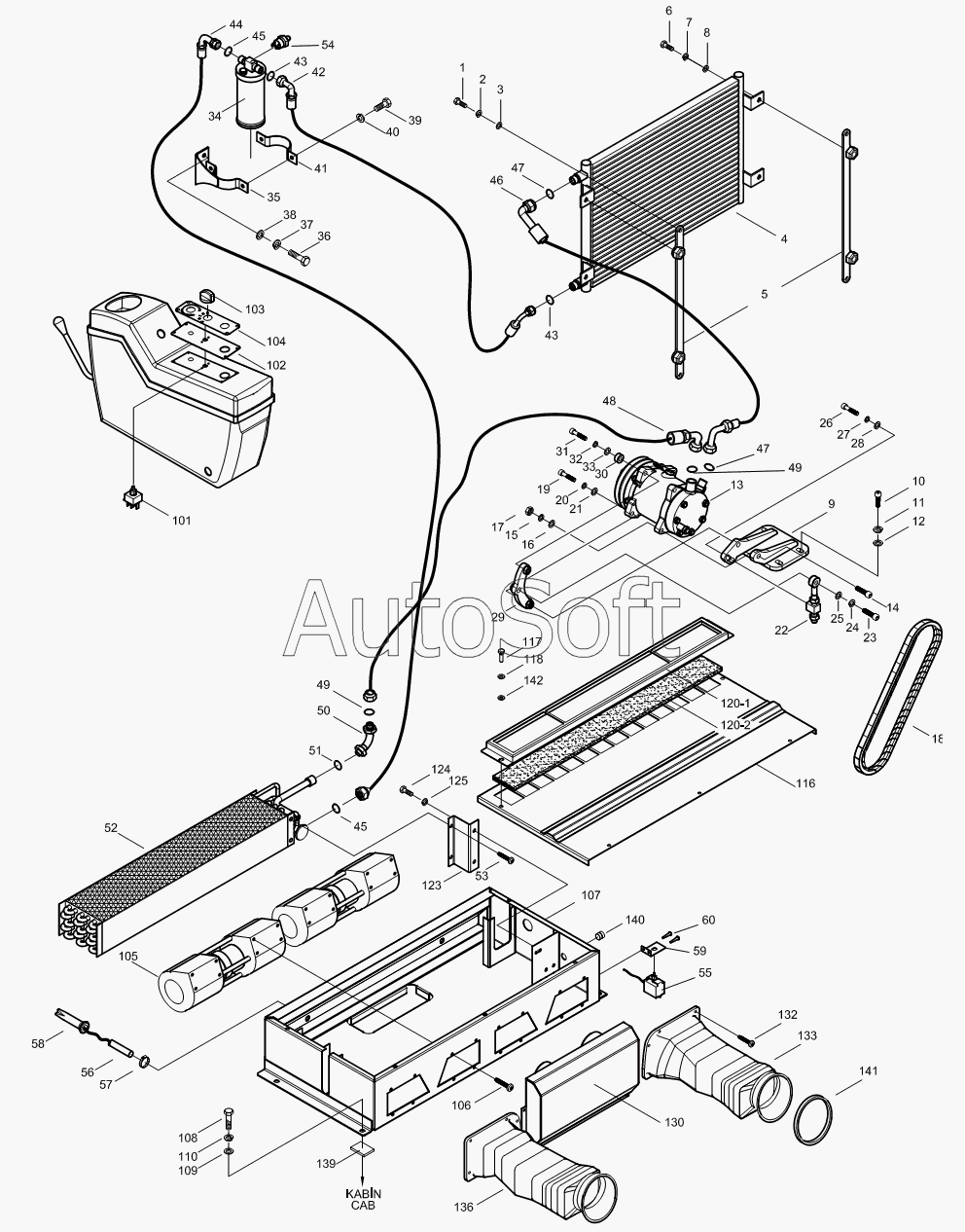

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). AIRCONDITION MOUNTING

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Hidromek
  4. HMK 220LC-2 (2006)
  5. AIRCONDITION MOUNTING
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
45
46
47
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
101
102
102
103
104
104
105
106
107
108
109
110
116
116
117
118
120.1
120.1
120.2
120.2
123
124
125
130
132
133
136
139
140
141
142
Позиция на иллюстрации Заводской номер детали Название детали
1 N***8 Bolt, Hex.
10 N***2 Bolt, Cylinder Head
101 5***0 Aircon Fan Switch
102 H***2 Plate
102 H***3 Plate
103 H***2 Handle
104 H***0 Decal
104 H***1 Decal
105 H***0 Fan
106 N***8 Bolt
107 H***2 Aircon Heater Box
108 N***4 Bolt, Hex.
109 N***7 Washer, Pln.
11 N***0 Washer, Spr.
110 N***0 Washer, Spr.
116 H***2 Cover, W.A.
116 H***3 Cover, W.A.
117 N***4 Bolt, Hex.
118 N***3 Washer, Pln.
12 N***1 Washer, Pln.
120 H***0 Polen Filter Ass'y
120 H***1 Polen Filter Ass'y
120.1 H***0 Plate, Filter
120.1 H***1 Plate, Filter
120.2 H***0 Filter, Polen
120.2 H***1 Filter, Polen
123 H***1 Plate W.A., Evap.
124 N***8 Bolt, Hex.
125 N***8 Washer, Spr.
13 H***1 Compressor
130 H***1 Cover, W.A., Middle
132 N***9 Bolt
133 H***1 Cover, W.A., R/H
136 H***1 Cover, W.A., L/H
139 H***0 Rubber
14 N***4 Bolt, Cylinder Head
140 8***5 Rubber
141 9***0 Weather Strip
142 N***4 Washer, Pln.
15 N***0 Washer, Spr.
16 N***0 Washer, Pln.
17 N***6 Nut, Hex.
18 H***0 V-Belt
19 N***8 Bolt, Cyl. Head
2 N***0 Washer, Spr.
20 N***0 Washer, Spr.
21 N***1 Washer, Pln.
22 H***0 Puller
23 N***4 Bolt, Cylinder Head
24 N***0 Washer, Spr.
25 N***1 Washer, Pln.
26 N***8 Bolt, Cyl. Hd.
27 N***0 Washer, Spr.
28 N***0 Washer, Pln.
29 H***0 Bracket
3 N***7 Washer, Pln.
30 H***0 Spacer
31 N***8 Bolt, Cyl. Head
32 N***0 Washer, Spr.
33 N***0 Washer, Pln.
34 F***0 Drier
35 H***1 Bracket, Drier
36 N***8 Bolt, Hex.
37 N***0 Washer, Spr.
38 N***7 Washer, Pln.
39 N***4 Bolt, Hex.
4 F***2 Condenser
40 N***8 Washer, Spr.
41 H***1 Bracket
42 H***0 Liquid Hose-A
43 N***8 O-Ring
44 H***0 Liquid Hose-B
45 N***8 O-Ring
46 H***0 Dis. Hose
47 N***4 O-Ring
48 H***0 Suc. Hose
49 N***8 O-Ring
5 H***0 Bracket, Condenser
50 H***0 Pipe
51 N***8 O-Ring
52 H***0 Evaporator
53 N***8 Bolt
54 5***0 Pressure Switch
55 F***1 Thermostat
56 H***0 Hose, Water
57 N***6 Clamp
58 H***0 Mud Holder
59 H***0 Bracket, Termostat
6 N***4 Bolt, Hex.
60 N***0 Bolt
7 N***0 Washer, Spr.
8 N***7 Washer, Pln.
9 H***0 Support, Compresor
