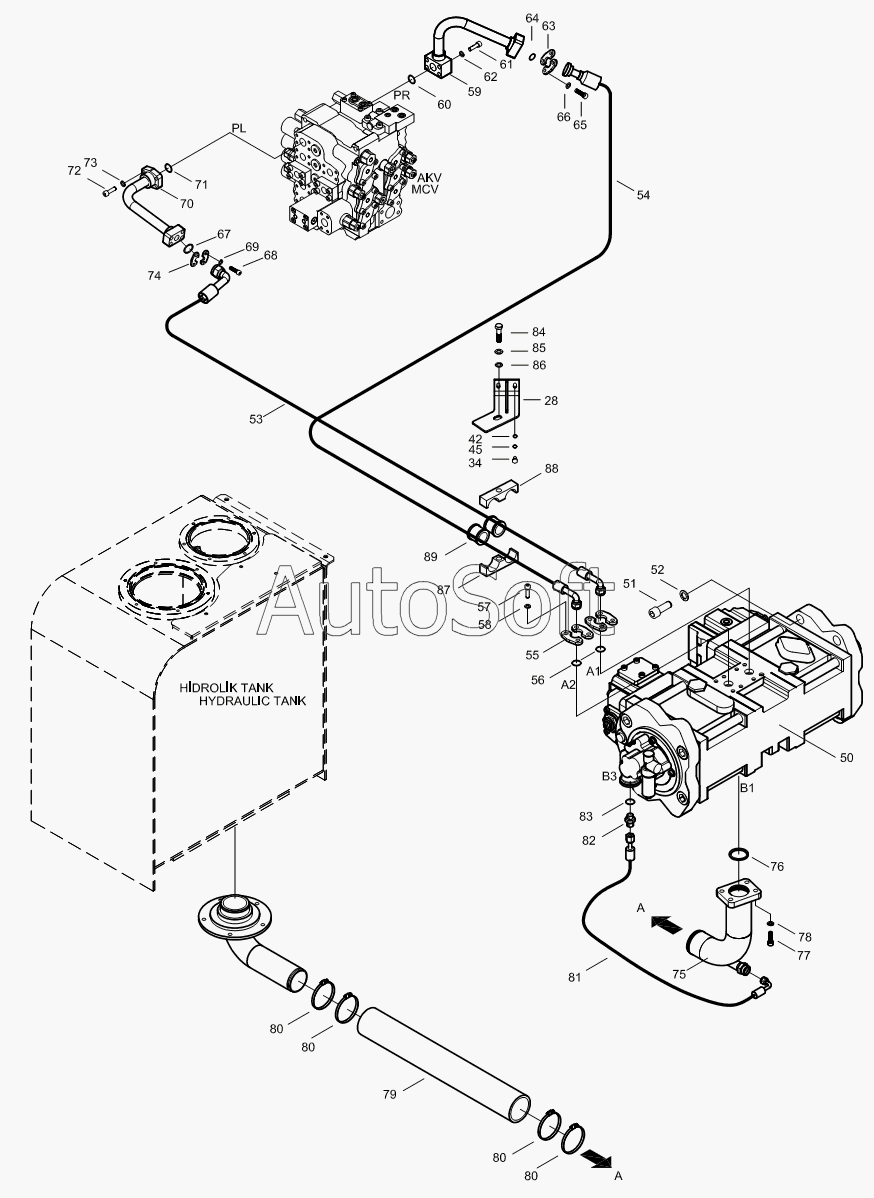

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). MAIN PIPING MOUNTING (R/H)
28
34
42
45
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
71
72
73
74
75
76
77
78
79
80
80
80
80
81
82
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 28 | H***0 | Bracket, Clamp | |
| 34 | N***4 | Bolt, Hex. | |
| 42 | N***7 | Washer, Pln. | |
| 45 | N***0 | Washer, Spr. | |
| 50 | H***1 | Hydraulic Pump | |
| 51 | N***4 | Bolt, Cyl. Hd. | |
| 52 | N***5 | Washer, Spr. | |
| 53 | H***0 | Hose, Ass'y | |
| 54 | H***0 | Hose, Ass'y | |
| 55 | N***2 | Flange, Split | |
| 56 | N***5 | O-Ring | |
| 57 | N***6 | Bolt, Hex. | |
| 58 | N***1 | Washer, Spr. | |
| 59 | H***0 | Flange | |
| 60 | N***5 | O-Ring | |
| 61 | N***6 | Bolt, Cyl. Hd. | |
| 62 | N***0 | Washer, Spr. | |
| 63 | N***2 | Flange, Split | |
| 64 | N***5 | O-Ring | |
| 65 | N***2 | Bolt, Cylinder Head | |
| 66 | N***0 | Washer, Spr. | |
| 67 | N***5 | O-Ring | |
| 68 | N***2 | Bolt, Hex. | |
| 69 | N***1 | Washer, Spr. | |
| 70 | H***0 | Flange | |
| 71 | N***5 | O-Ring | |
| 72 | N***2 | Bolt, Cylinder Head | |
| 73 | N***0 | Washer, Spr. | |
| 74 | N***2 | Flange, Split | |
| 75 | H***2 | Pipe Ass'y | |
| 76 | N***5 | O-Ring | |
| 77 | N***8 | Bolt, Cylinder Head | |
| 78 | N***1 | Washer, Spr. | |
| 79 | H***0 | Hose | |
| 80 | N***0 | Clamp | |
| 81 | 9***3 | Hose, Ass'y | |
| 82 | N***4 | Connector | |
| 83 | N***6 | O-Ring | |
| 84 | N***2 | Bolt, Hex. | |
| 85 | N***4 | Washer, Spr. | |
| 86 | N***7 | Washer, Pln. | |
| 87 | H***0 | Clamp | |
| 88 | H***0 | Clamp | |
| 89 | H***0 | Rubber |
