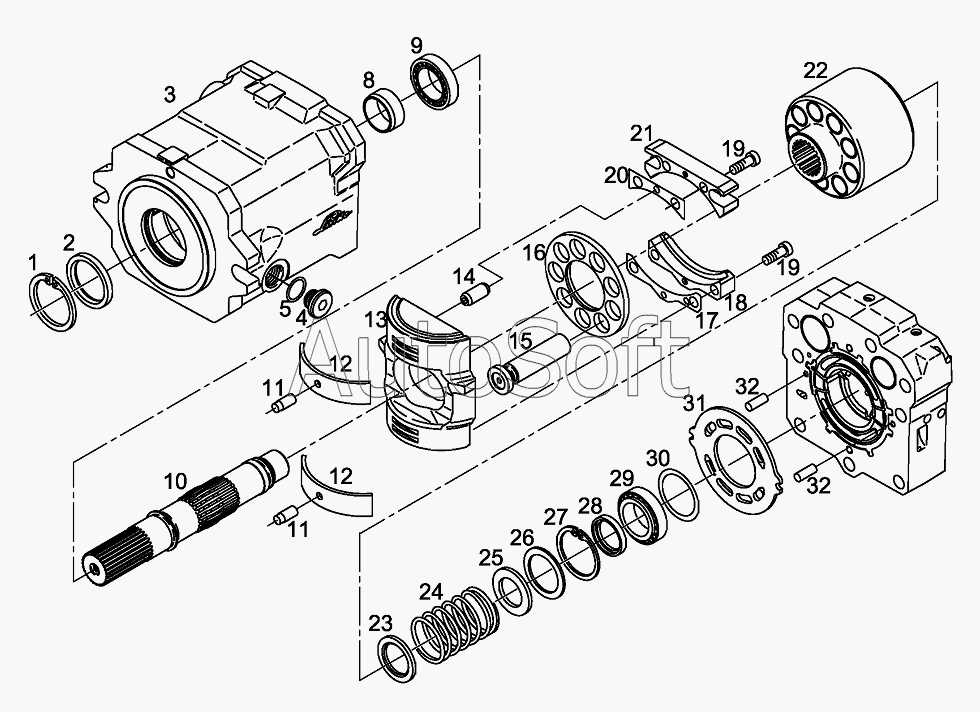

Каталог запасных частей к технике: Hidromek HMK 200W (2005). REGULATING MOTOR
29
21
22
23
24
25
26
26
26
27
28
20
30
30
30
30
30
30
30
30
31
32
32
14
2
3
4
5
8
9
10
11
11
12
12
13
1
15
16
17
17
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | Retaining Ring | |
| 2 | H***2 | Shaft Sealing Ring | |
| 3 | H***3 | Housing | |
| 4 | H***4 | Plug Screw | |
| 5 | H***5 | O-Ring | |
| 8 | H***6 | Race | |
| 9 | H***7 | Tappered Roller Bear. | |
| 10 | H***8 | Drive Shaft | |
| 11 | H***9 | Cylindirical Pin | |
| 12 | H***0 | Bearing Sliding | |
| 13 | H***1 | Cradle | |
| 14 | H***2 | Bush | |
| 15 | H***3 | Piston Assy | |
| 16 | H***4 | Pull-Back Plate | |
| 17 | H***5 | Spacer Plate | |
| 17 | H***0 | Spacer Plate | |
| 17 | H***1 | Spacer Plate | |
| 18 | H***8 | Holding Plate | |
| 19 | H***9 | Socket Hd. Screw | |
| 20 | H***0 | Spacer Plate | |
| 20 | H***2 | Spacer Plate | |
| 20 | H***3 | Spacer Plate | |
| 21 | H***3 | Holding Plate | |
| 22 | H***4 | Cylinder Block Assy | |
| 23 | H***5 | Washer | |
| 24 | H***6 | Compr. Spring | |
| 25 | H***7 | Washer | |
| 26 | H***8 | Shim | |
| 26 | H***9 | Shim | |
| 26 | H***0 | Shim | |
| 27 | H***1 | Retaining Ring | |
| 28 | H***2 | Washer | |
| 29 | H***3 | Tappered Roller Bear. | |
| 30 | H***4 | Shim | |
| 30 | H***5 | Shim | |
| 30 | H***6 | Shim | |
| 30 | H***7 | Shim | |
| 30 | H***8 | Shim | |
| 30 | H***9 | Shim | |
| 30 | H***0 | Shim | |
| 30 | H***1 | Shim | |
| 31 | H***2 | Port Plate | |
| 32 | H***3 | Cylindirical Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
