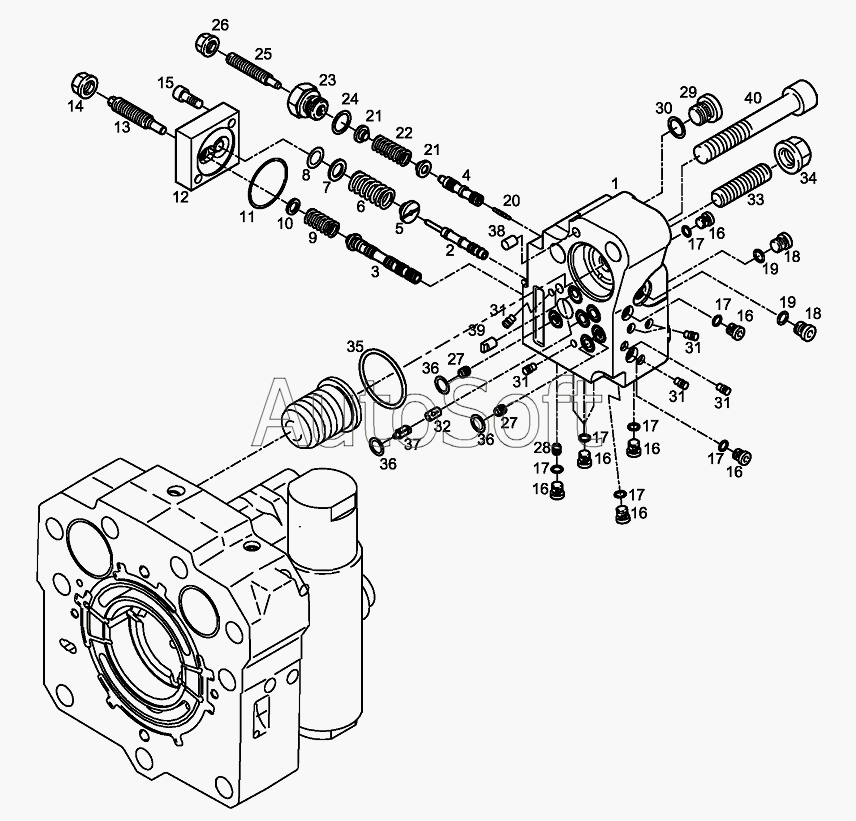

Каталог запасных частей к технике: Hidromek HMK 200W (2005). REGULATING MOTOR
31
31
31
31
31
21
21
22
23
24
25
26
27
27
28
29
30
20
32
33
34
35
36
36
36
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
16
16
16
16
16
16
17
17
17
17
17
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H239028597 | H***7 | Pres. Regulator Assy | |
| H239028598 | H***8 | Housing Assy | |
| H239028644 | H***4 | Set of Seal Assy | |
| 1 | H***g | Housing | |
| 2 | P***n | Piston | |
| 3 | P***t | Pilot | |
| 4 | P***t | Pilot | |
| 5 | H***4 | Spring Plate | |
| 6 | H***5 | Compr. Spring | |
| 7 | H***6 | Shim | |
| 8 | H***7 | Shim | |
| 9 | H***8 | Compr. Spring | |
| 10 | H***9 | Washer | |
| 11 | H***0 | O-Ring | |
| 12 | H***1 | Cover | |
| 13 | H***2 | Screw | |
| 14 | H***8 | Seal Collar Nut | |
| 15 | H***4 | Screw | |
| 16 | H***5 | Plug Screw | |
| 17 | H***6 | O-Ring | |
| 18 | H***7 | Plug Screw | |
| 19 | H***8 | O-Ring | |
| 20 | H***9 | Piston | |
| 21 | H***0 | Spring Plate | |
| 22 | H***1 | Spring Compr. | |
| 23 | H***2 | Plug Screw | |
| 24 | H***3 | O-Ring | |
| 25 | H***4 | Pin Threaded | |
| 26 | H***5 | Seal Collar Nut | |
| 27 | H***6 | Nozzle | |
| 28 | H***7 | Nozzle | |
| 29 | H***9 | Plug Screw | |
| 30 | H***0 | O-Ring | |
| 31 | H***0 | Sealing Plug | |
| 32 | H***1 | Check Valve | |
| 33 | H***2 | Pin Threaded | |
| 34 | H***3 | Seal Collar Nut | |
| 35 | H***4 | O-Ring | |
| 36 | H***5 | O-Ring | |
| 37 | H***6 | Bolt | |
| 38 | H***7 | Cyl. Pin | |
| 39 | H***8 | Cyl. Pin | |
| 40 | H***9 | Socket Hd. Screw |
