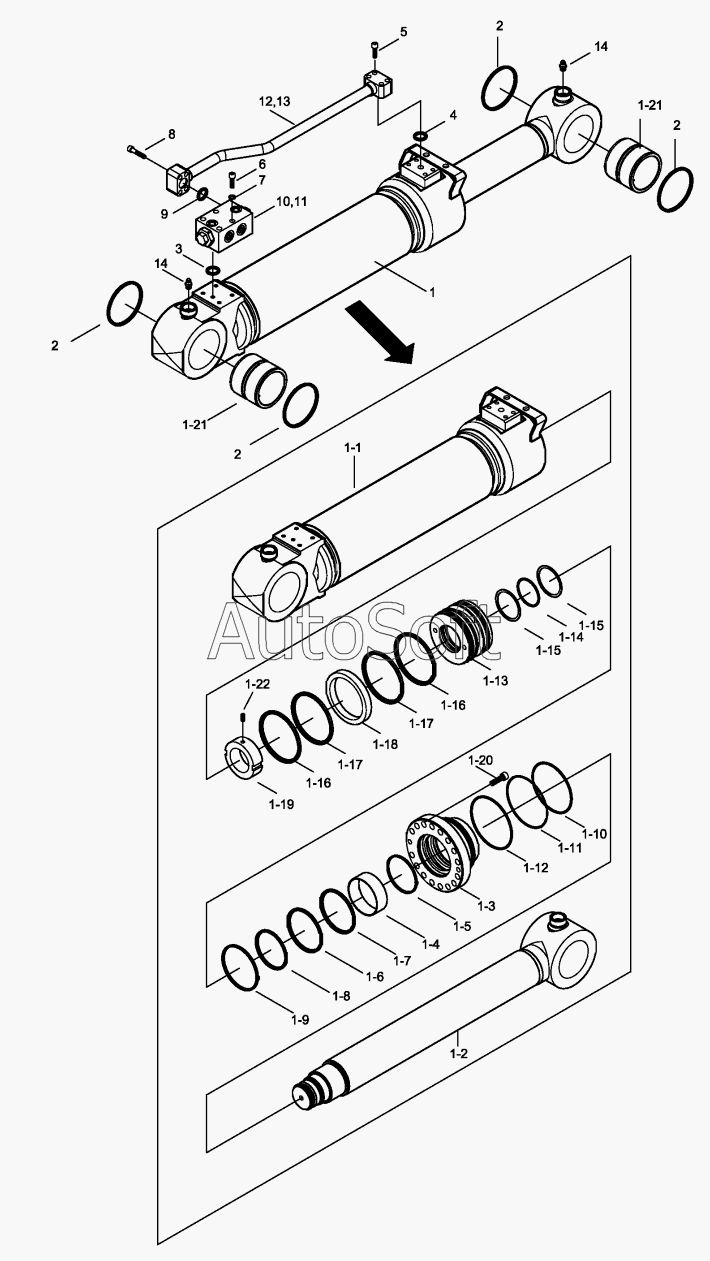

Каталог запасных частей к технике: Hidromek HMK 200W (2005). DOZER BLADE CYLINDER
1
H233123601
H233123602
H233123901
H233121400
N10/0008530
N05/1350066
N10/4850012
N10/4851006
N10/5859908
N05/1350072
N10/2011903
N10/2612001
N10/2012403
H233121500
N10/2006403
N10/2665701
N10/2665701
N10/0911706
N10/0911706
N10/1912509
N10/1912509
N10/3910216
H233121600
N01/5901238
H343304600
H343304600
N04/3050772
2
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H233121400 | H***0 | Gland | |
| H233121500 | H***0 | Piston | |
| H233121600 | H***0 | Nut, Lock | |
| H233123401 | H***1 | Dozer Cyl. Mount. R/H | |
| H233123601 | H***1 | Tube W.A. | |
| H233123602 | H***2 | Tube W.A. | |
| H233123901 | H***1 | Rod W.A. | |
| H233124400 | H***0 | Dozer Cyl. Mount. L/H | |
| H343304600 | H***0 | Bush | |
| H343313900 | H***0 | KIT-Seal | |
| N01/5901238 | N***8 | Bolt, Cylinder Head | |
| N04/3050772 | N***2 | Screw | |
| N05/1350066 | N***6 | Retaining Ring | |
| N05/1350072 | N***2 | Retaining Ring | |
| N10/0008530 | N***0 | Bush | |
| N10/0911706 | N***6 | Ring, Dust | |
| N10/1912509 | N***9 | Ring, We | |
| N10/2006403 | N***3 | O-Ring | |
| N10/2011903 | N***3 | O-Ring | |
| N10/2012403 | N***3 | O-Ring | |
| N10/2612001 | N***1 | O-Ring, Back Up | |
| N10/2665701 | N***1 | O-Ring, Back Up | |
| N10/3910216 | N***6 | Seal, Piston | |
| N10/4850012 | N***2 | Seal, Gland | |
| N10/4851006 | N***6 | Seal, Gland | |
| N10/5859908 | N***8 | Seal, Dust | |
| 1 | H***1 | Dozer Cyl. Assy | |
| 2 | N***5 | Seal, Dust | |
| 3 | N***2 | O-Ring | |
| 4 | N***5 | O-Ring | |
| 5 | N***0 | Bolt, Cyl. Hd. | |
| 6 | N***4 | Bolt, Cyl. Head | |
| 7 | N***1 | Washer, Spr. | |
| 8 | N***8 | Bolt, Cyl. Head | |
| 9 | N***3 | O-Ring | |
| 10 | H***0 | Check Valve, R/H | |
| 11 | H***0 | Check Valve, L/H | |
| 12 | H***0 | Pipe, R/H | |
| 12 | H***1 | Pipe, R/H | |
| 13 | H***0 | Pipe, L/H | |
| 13 | H***1 | Pipe, L/H | |
| 14 | N***0 | Grease, Nipple |
