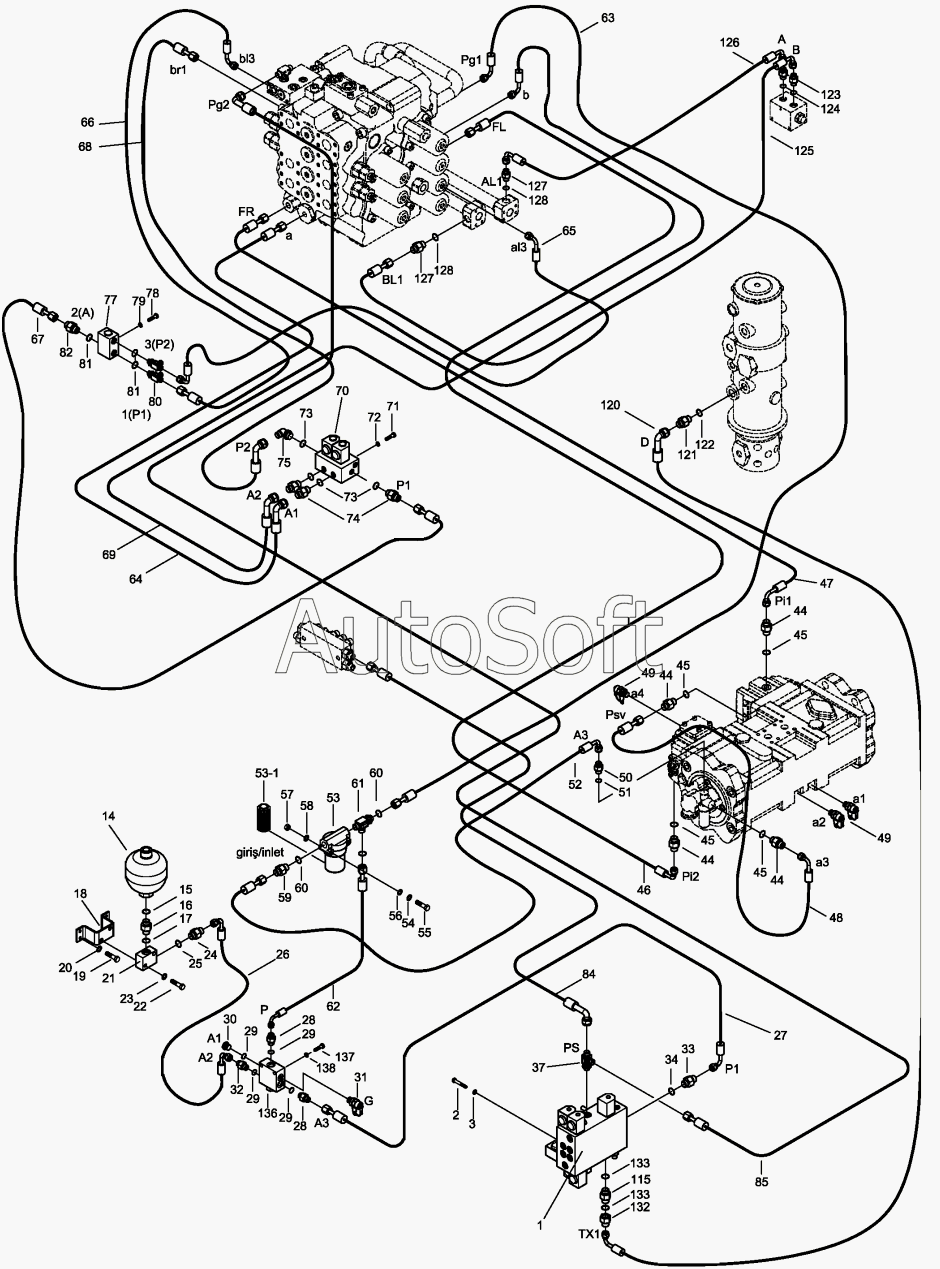

Каталог запасных частей к технике: Hidromek HMK 200W (2005). POWER TRAIN HYDRAULIC MOUNTING
1
2
3
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
29
30
31
32
33
34
37
44
44
44
44
45
45
45
45
46
47
48
49
49
50
51
52
53
53-1
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
74
75
77
78
79
80
81
81
82
84
85
115
120
121
122
123
124
125
126
127
127
128
128
132
133
133
136
137
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Pilot and Trans. Valve | |
| 115 | N***8 | Connector | |
| 120 | 9***0 | Hose Assy | |
| 121 | N***8 | Connector | |
| 122 | N***2 | O-Ring | |
| 123 | N***6 | Connector | |
| 124 | N***4 | O-Ring | |
| 125 | 9***8 | Hose Assy | |
| 126 | 9***3 | Hose Assy | |
| 127 | N***6 | Connector | |
| 128 | N***4 | O-Ring | |
| 132 | H***0 | Adaptor | |
| 133 | N***2 | O-Ring | |
| 136 | H***0 | Check Valve, Pilot | |
| 137 | N***0 | Bolt Hex. | |
| 138 | N***0 | Washer, Spr. | |
| 14 | H***0 | Accumulator | |
| 15 | N***5 | Washer | |
| 16 | N***7 | Connector | |
| 17 | N***2 | O-Ring | |
| 18 | H***0 | Accum. Plate | |
| 19 | N***8 | Bolt | |
| 2 | N***8 | Bolt, Hex. | |
| 20 | N***0 | Washer, Spr. | |
| 21 | H***0 | Block, Accumulator | |
| 22 | N***0 | Bolt, Hex. | |
| 23 | N***1 | Washer, Spr. | |
| 24 | N***1 | Connector | |
| 25 | N***4 | O-Ring | |
| 26 | 9***8 | Hose Assy | |
| 27 | 9***5 | Hose Assy | |
| 28 | N***7 | Connector | |
| 29 | N***2 | O-Ring | |
| 3 | N***1 | Washer, Spr. | |
| 30 | N***1 | Plug | |
| 31 | F***0 | Coupling, Screw | |
| 32 | N***8 | Connector | |
| 33 | N***3 | Connector | |
| 34 | N***4 | O-Ring | |
| 37 | H***2 | Tee | |
| 44 | N***1 | Connector | |
| 45 | N***4 | O-Ring | |
| 46 | 9***4 | Hose | |
| 47 | 9***8 | Hose Assy | |
| 48 | 9***0 | Hose Ass'y | |
| 49 | F***0 | Coupling, Screw | |
| 50 | N***3 | Connector | |
| 51 | N***4 | O-Ring | |
| 52 | 9***2 | Hose Ass'y | |
| 53 | H***0 | Pilot Filter | |
| 53-1 | H***0 | Element, Pilot Filter | |
| 54 | H***0 | Spacer | |
| 55 | N***0 | Bolt Hex. | |
| 56 | N***8 | Washer, Spr. | |
| 57 | N***8 | Nut, Hex. | |
| 58 | N***3 | Washer, Pln. | |
| 59 | N***3 | Connector | |
| 60 | N***4 | O-Ring | |
| 61 | H***1 | Tee | |
| 62 | 9***2 | Hose Ass'y | |
| 63 | 9***3 | Hose Assy | |
| 64 | 9***9 | Hose Ass'y | |
| 65 | 9***6 | Hose Ass'y | |
| 66 | 9***0 | Hose Ass'y | |
| 67 | 9***4 | Hose Assy | |
| 68 | 9***0 | Hose Assy | |
| 69 | 9***5 | Hose Ass'y | |
| 70 | H***0 | Solenoid Valve | |
| 71 | N***2 | Bolt, Hex. | |
| 72 | N***0 | Washer, Spr. | |
| 73 | N***4 | O-Ring | |
| 74 | N***1 | Connector | |
| 75 | N***1 | Elbow | |
| 77 | H***1 | Valve Shuttle | |
| 78 | N***6 | Bolt Hex. | |
| 79 | N***8 | Washer, Spr. | |
| 80 | N***2 | Tee | |
| 81 | N***4 | O-Ring | |
| 82 | N***1 | Connector | |
| 84 | 9***1 | Hose Assy | |
| 85 | 9***8 | Hose Assy |
