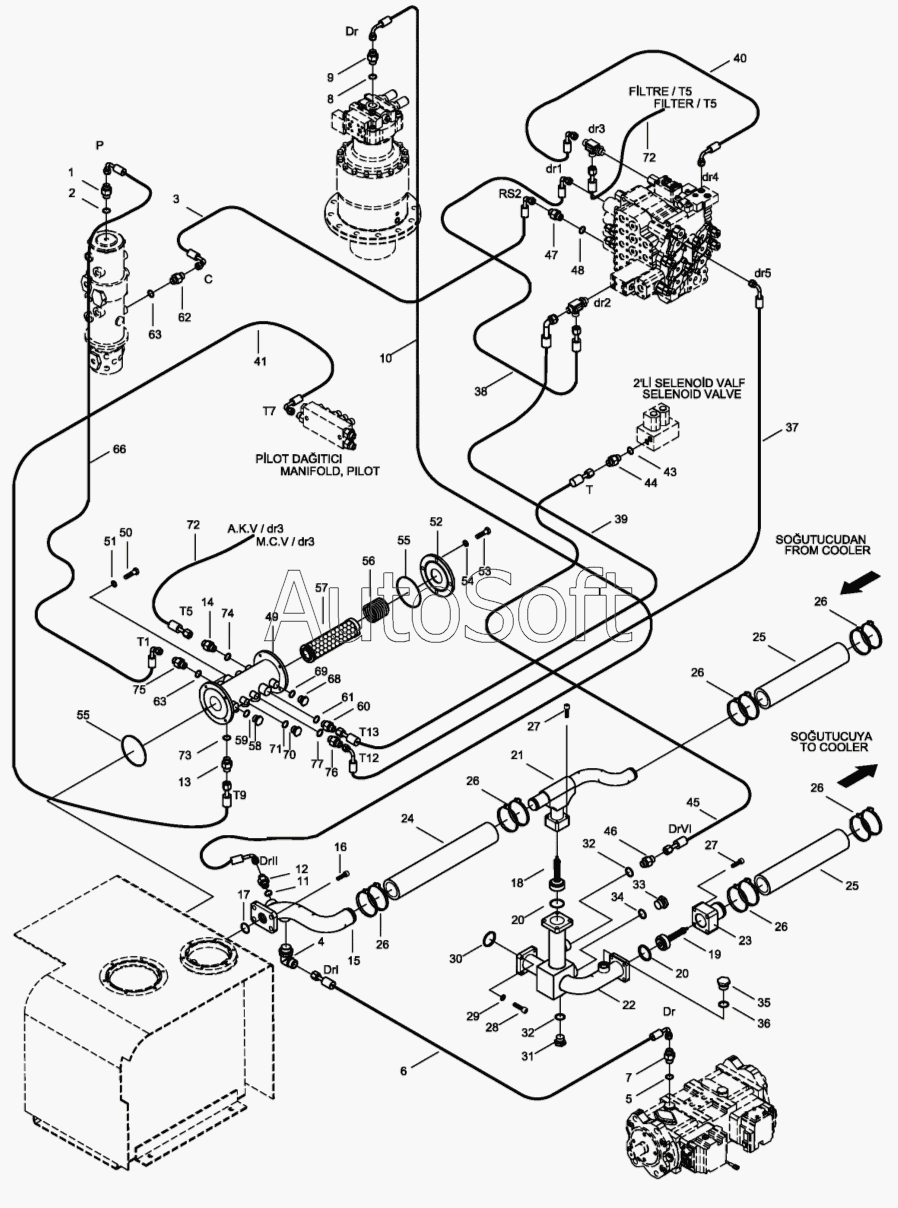

Каталог запасных частей к технике: Hidromek HMK 200W (2005). UPPER DRAIN PIPING MOUNTING
47
56
55
55
54
53
52
51
50
49
48
57
46
45
44
43
41
40
39
38
69
77
76
75
74
73
72
72
71
70
37
68
66
63
63
62
61
60
59
58
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
3
2
28
36
35
34
33
32
32
31
30
29
1
27
27
26
26
26
26
26
26
25
25
24
23
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***3 | Connector | |
| 2 | N***4 | O-Ring | |
| 3 | 9***0 | Hose | |
| 4 | N***8 | Elbow | |
| 5 | N***6 | O-Ring | |
| 6 | 9***7 | Hose | |
| 7 | N***4 | Connector | |
| 8 | N***3 | O-Ring | |
| 9 | N***7 | Connector | |
| 10 | 9***9 | Hose | |
| 11 | N***1 | O-Ring | |
| 12 | N***2 | Connector | |
| 13 | N***3 | Connector | |
| 14 | N***5 | Rekor | |
| 15 | H***0 | Pipe W.A. | |
| 16 | N***6 | Bolt, Cyl. Hd. | |
| 17 | N***6 | O-Ring | |
| 18 | H***0 | Check V/V, Bypass | |
| 19 | H***0 | Check Valve, Return | |
| 20 | N***6 | O-Ring | |
| 21 | H***0 | Pipe W.A. | |
| 22 | H***0 | Pipe W.A. | |
| 23 | H***0 | Pipe W.A. | |
| 24 | H***0 | Hose | |
| 25 | H***0 | Hose | |
| 26 | N***0 | Clamp | |
| 27 | N***8 | Bolt, Cyl. Head | |
| 28 | N***8 | Bolt, Cylinder Head | |
| 29 | N***2 | Washer, Spr. | |
| 30 | N***5 | O-Ring | |
| 31 | N***3 | Plug | |
| 32 | N***1 | O-Ring | |
| 33 | N***5 | Plug | |
| 34 | N***1 | O-Ring | |
| 35 | N***2 | Plug | |
| 36 | N***1 | O-Ring | |
| 37 | 9***0 | Hose | |
| 38 | 9***1 | Hose Ass'y | |
| 39 | 9***7 | Hose | |
| 40 | 9***7 | Hose Ass'y | |
| 41 | 9***7 | Hose | |
| 43 | N***4 | O-Ring | |
| 44 | N***1 | Connector | |
| 45 | 9***2 | Hose | |
| 46 | N***6 | Connector | |
| 47 | N***9 | Connector | |
| 48 | N***5 | O-Ring | |
| 49 | H***0 | Case, Drain Filter | |
| 50 | N***8 | Bolt, Hex. | |
| 51 | N***1 | Washer, Spr. | |
| 52 | H***0 | Cover | |
| 53 | N***2 | Bolt, Hex. | |
| 54 | N***1 | Washer, Spr. | |
| 55 | N***6 | O-Ring | |
| 56 | H***0 | Spring | |
| 57 | H***0 | Drain Filter | |
| 58 | N***1 | Plug | |
| 59 | N***3 | O-Ring | |
| 60 | N***2 | Connector | |
| 61 | N***3 | O-Ring | |
| 62 | N***7 | Connector | |
| 63 | N***3 | O-Ring | |
| 66 | 9***0 | Hose | |
| 68 | N***4 | Plug | |
| 69 | N***4 | O-Ring | |
| 70 | N***3 | Plug | |
| 71 | N***4 | O-Ring | |
| 72 | 9***2 | Hose | |
| 73 | N***4 | O-Ring | |
| 74 | N***2 | O-Ring | |
| 75 | N***7 | Connector | |
| 76 | N***1 | Connector | |
| 77 | N***4 | O-Ring |
