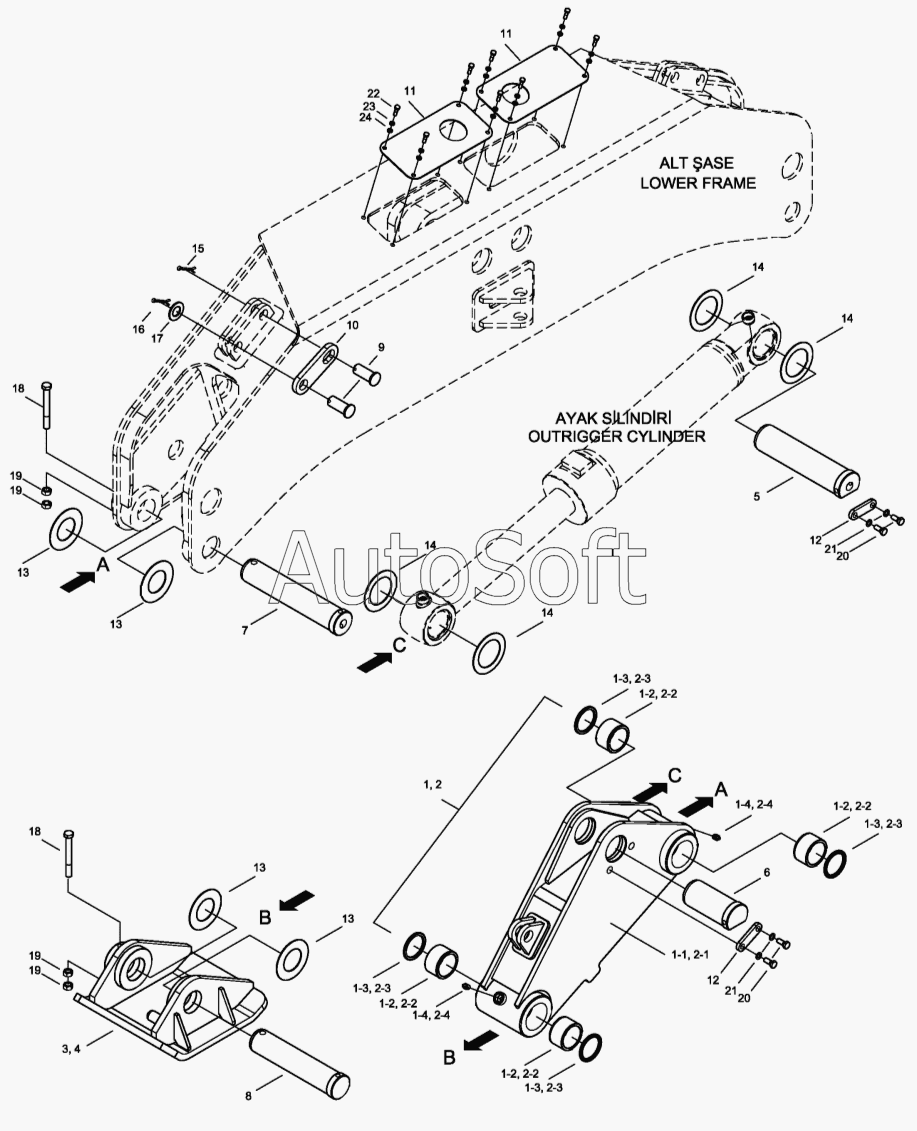

Каталог запасных частей к технике: Hidromek HMK 200W (2005). OUTRIGGER MOUNTING
1
1
1-1
1-1
1-2
1-2
1-2
1-2
1-3
1-3
1-3
1-3
1-4
1-4
2
2
2-1
2-1
2-2
2-2
2-2
2-2
2-3
2-3
2-3
2-3
2-4
2-4
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
13
13
13
14
14
14
14
15
16
17
18
18
19
19
19
19
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Leg Assy, R/H | |
| 1 | H***1 | Leg Assy, R/H | |
| 1-1 | H***0 | Leg W.A., R/H | |
| 1-1 | H***1 | Leg W.A., R/H | |
| 1-2 | H***0 | Bushing | |
| 1-3 | N***5 | Seal Dust | |
| 1-4 | N***0 | Grease, Nipple | |
| 10 | H***0 | Plate, Lock | |
| 11 | H***0 | Cover | |
| 12 | H***0 | Plate, Lock | |
| 13 | H***1 | Shim | |
| 14 | H***0 | Shim | |
| 15 | N***0 | Pin, Split | |
| 16 | N***0 | Pin, Split | |
| 17 | N***2 | Washer, Pln. | |
| 18 | N***6 | Bolt, Hex. | |
| 19 | N***4 | Nut, Hex. | |
| 2 | H***0 | Leg Assy, L/H | |
| 2 | H***1 | Leg Assy, L/H | |
| 2-1 | H***0 | Leg W.A., L/H | |
| 2-1 | H***1 | Leg W.A., L/H | |
| 2-2 | H***0 | Bushing | |
| 2-3 | N***5 | Seal Dust | |
| 2-4 | N***0 | Grease, Nipple | |
| 20 | N***2 | Bolt, Hex. | |
| 21 | N***2 | Washer, Spr. | |
| 22 | N***2 | Bolt, Hex. | |
| 23 | N***7 | Washer, Pln. | |
| 24 | N***0 | Washer, Spr. | |
| 3 | H***0 | Foot W.A., R/H | |
| 3 | H***1 | Foot W.A., R/H | |
| 4 | H***0 | Foot W.A., L/H | |
| 4 | H***1 | Foot W.A., L/H | |
| 5 | H***0 | Pin | |
| 6 | H***0 | Pin | |
| 7 | H***0 | Pin | |
| 8 | H***0 | Pin | |
| 9 | H***0 | Pin, Lock |
