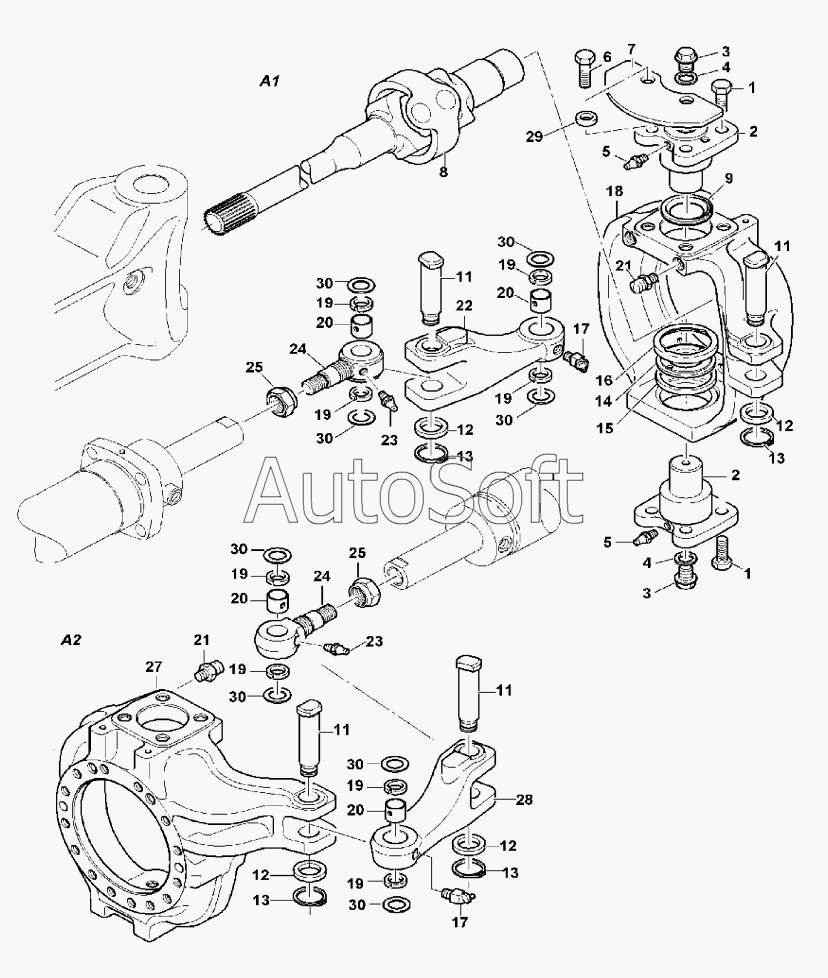

Каталог запасных частей к технике: Hidromek HMK 200W (2005). KNUCKLE - FRONT AXLE
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
9
9
9
9
9
11
11
11
11
12
12
12
12
13
13
13
13
14
15
16
17
17
18
19
19
19
19
19
19
19
19
20
20
20
20
21
21
22
23
23
24
24
25
25
29
30
30
30
30
30
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***3 | Bolt | |
| 2 | H***4 | Axle Pin | |
| 3 | H***5 | Plug | |
| 4 | H***6 | Washer | |
| 5 | H***7 | Grease Nipple | |
| 6 | H***8 | Bolt | |
| 7 | H***9 | Cover | |
| 8 | H***0 | Shaft | |
| 9 | H***1 | KIT, Shim | |
| 9 | H***2 | Shim | |
| 9 | H***3 | Shim | |
| 9 | H***4 | Shim | |
| 9 | H***5 | Shim | |
| 9 | H***6 | Shim | |
| 9 | H***7 | Shim | |
| 11 | H***8 | Pin | |
| 12 | H***9 | Washer, HV | |
| 13 | H***0 | Retaining Ring | |
| 14 | H***1 | Bearing Washer | |
| 15 | H***2 | Bearing Washer | |
| 16 | H***3 | Rebaund Strip | |
| 17 | H***5 | Grease Nipple | |
| 18 | H***5 | Knuckle Assy | |
| 19 | H***6 | Seal, Grease | |
| 20 | H***7 | Bushing | |
| 21 | H***8 | Ventling Plug | |
| 22 | H***9 | Push Rod | |
| 23 | H***7 | Grease Nipple | |
| 24 | H***1 | Rod | |
| 25 | H***2 | Nut | |
| 29 | H***3 | Washer | |
| 30 | H***4 | KIT, SHIM | |
| 30 | H***5 | Shim | |
| 30 | H***6 | Shim |
