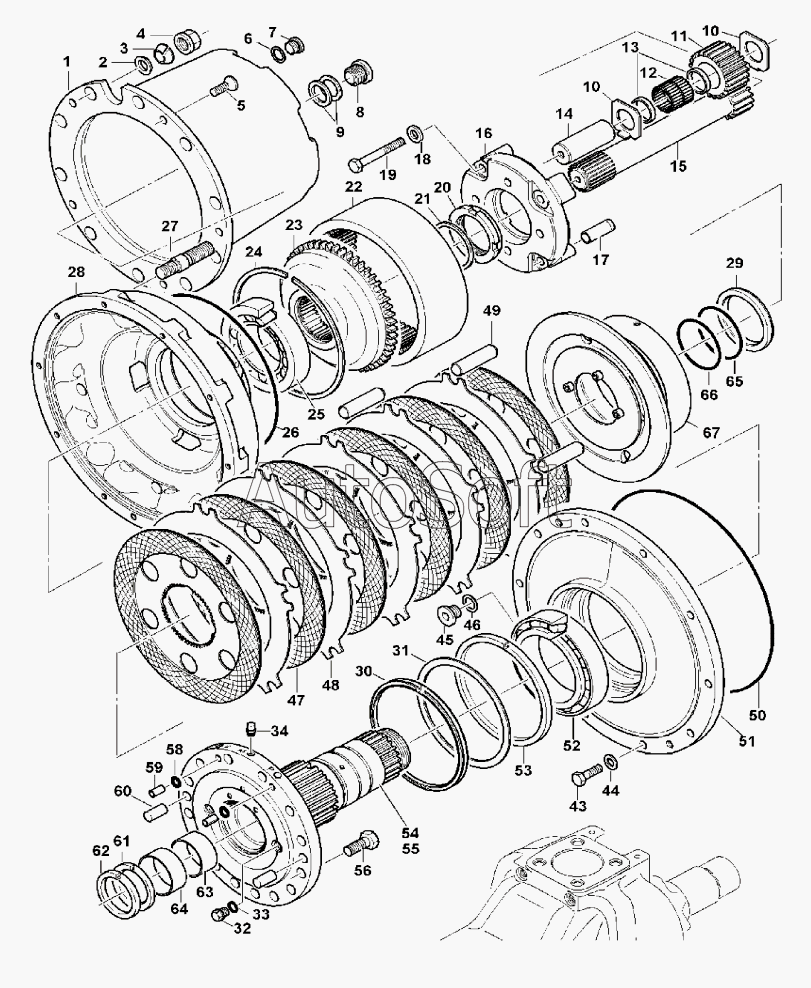

Каталог запасных частей к технике: Hidromek HMK 200W (2005). DRIVE ASSEMBLY - FRONT AXLE
1
2
3
4
5
6
7
8
9
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
21
21
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
43
44
45
46
47
48
49
50
51
52
53
54
55
56
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | Hub, Wheel | |
| 2 | H***2 | Centering Ring | |
| 3 | H***3 | Conical Ring | |
| 4 | H***4 | Assembling Nut | |
| 5 | H***5 | Bolt | |
| 6 | H***6 | Washer | |
| 7 | H***7 | Plug | |
| 8 | H***8 | Plug | |
| 9 | H***9 | KIT, Shim | |
| 9 | H***0 | Shim | |
| 9 | H***1 | Shim | |
| 9 | H***2 | Shim | |
| 10 | H***3 | Buffer Disc | |
| 11 | H***4 | Planet Gear | |
| 12 | H***5 | Bearing | |
| 13 | H***6 | Spacer Ring | |
| 14 | H***7 | Pin, Planet | |
| 15 | H***8 | Sun Gear | |
| 16 | H***9 | Planet Cage | |
| 17 | H***0 | Bushing | |
| 18 | H***1 | Washer | |
| 19 | H***2 | Bolt | |
| 20 | H***3 | Nut | |
| 21 | H***4 | KIT, Shim | |
| 21 | H***5 | Shim | |
| 21 | H***6 | Shim | |
| 21 | H***7 | Shim | |
| 21 | H***8 | Shim | |
| 21 | H***9 | Shim | |
| 21 | H***0 | Shim | |
| 21 | H***1 | Shim | |
| 21 | H***2 | Shim | |
| 21 | H***3 | Shim | |
| 21 | H***4 | Shim | |
| 22 | H***5 | Gear, Annulus Ring | |
| 23 | H***6 | Carrier, Annulus | |
| 24 | H***7 | Snap Ring | |
| 25 | H***8 | Bearing, Roller | |
| 26 | H***9 | O-Ring | |
| 27 | H***0 | Radbolzen | |
| 28 | H***1 | Gear Hub | |
| 29 | H***2 | Washer | |
| 30 | H***3 | V-Ring | |
| 31 | H***4 | Thrust Washer | |
| 32 | H***5 | Plug | |
| 33 | H***6 | Sealing Ring | |
| 34 | H***2 | Ventilation Plug | |
| 34 | H***a | Bleeder | |
| 43 | H***8 | Bolt | |
| 44 | H***1 | Washer | |
| 45 | H***7 | Plug | |
| 46 | H***6 | Washer | |
| 47 | H***2 | inside Lamella | |
| 48 | H***3 | Outside Lamella | |
| 49 | H***4 | Pin | |
| 50 | H***5 | O-Ring | |
| 51 | H***6 | Hub, Wheel | |
| 52 | H***7 | Conical Bearing | |
| 53 | H***8 | Oil Seal | |
| 54 | H***9 | Steering Axle | |
| 55 | H***0 | Steering Axle | |
| 56 | H***1 | Bolt | |
| 58 | H***2 | O-Ring | |
| 59 | H***3 | Bushing | |
| 60 | H***4 | Pin | |
| 61 | H***5 | Oil Seal | |
| 62 | H***6 | Oil Seal | |
| 63 | H***7 | Bushing | |
| 64 | H***8 | Bushing | |
| 65 | H***9 | O-Ring | |
| 66 | H***0 | O-Ring | |
| 67 | H***1 | Brake Piston Assy |
