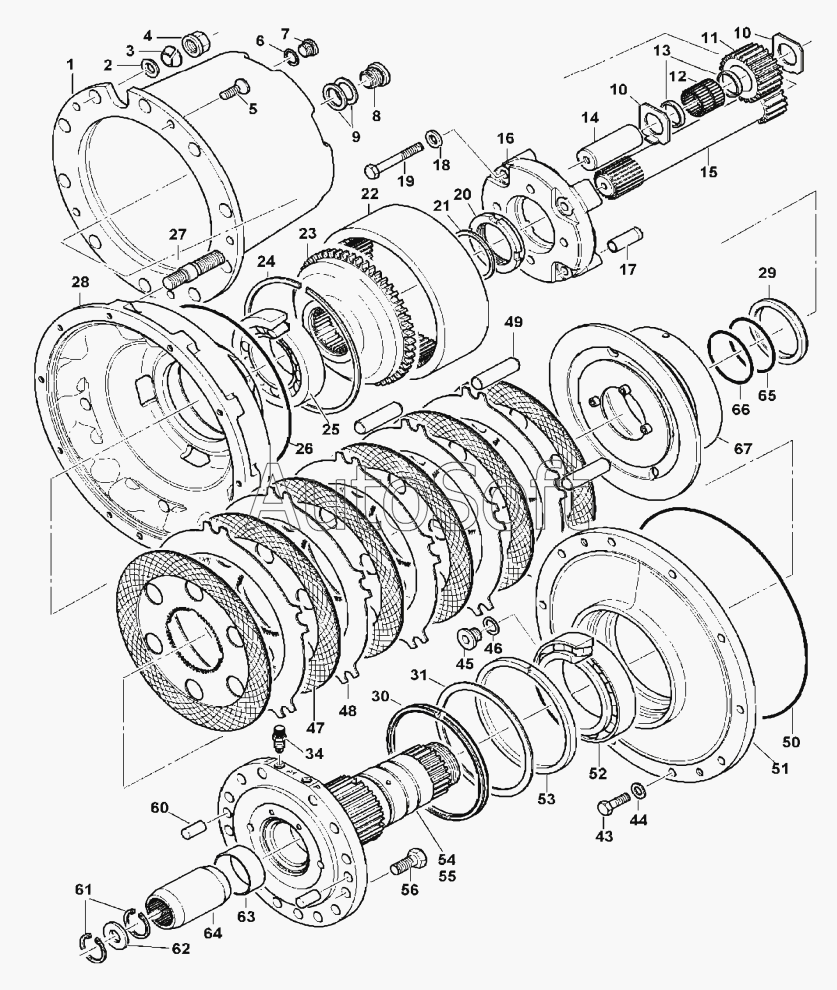

Каталог запасных частей к технике: Hidromek HMK 200W (2005). DRIVE ASSEMBLY - REAR AXLE
29
47
46
45
44
43
34
31
30
48
28
27
26
25
24
23
22
56
67
66
65
64
63
62
61
60
21
55
54
53
52
51
50
49
9
14
13
12
11
10
10
9
9
9
15
8
7
6
5
4
3
2
1
16
17
18
19
20
21
21
21
21
21
21
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | Hub, Wheel | |
| 2 | H***2 | Centering Ring | |
| 3 | H***3 | Conical Ring | |
| 4 | H***4 | Assembling Nut | |
| 5 | H***5 | Bolt | |
| 6 | H***6 | Washer | |
| 7 | H***7 | Plug | |
| 8 | H***8 | Plug | |
| 9 | H***9 | KIT, Shim | |
| 9 | H***0 | Shim | |
| 9 | H***1 | Shim | |
| 9 | H***2 | Shim | |
| 10 | H***3 | Buffer Disc | |
| 11 | H***4 | Planet Gear | |
| 12 | H***5 | Bearing | |
| 13 | H***6 | Spacer Ring | |
| 14 | H***7 | Pin, Planet | |
| 15 | H***8 | Sun Gear | |
| 16 | H***9 | Planet Cage | |
| 17 | H***0 | Bushing | |
| 18 | H***1 | Washer | |
| 19 | H***2 | Bolt | |
| 20 | H***3 | Nut | |
| 21 | H***4 | KIT, Shim | |
| 21 | H***5 | Shim | |
| 21 | H***6 | Shim | |
| 21 | H***7 | Shim | |
| 21 | H***8 | Shim | |
| 21 | H***9 | Shim | |
| 21 | H***0 | Shim | |
| 21 | H***1 | Shim | |
| 21 | H***2 | Shim | |
| 21 | H***3 | Shim | |
| 21 | H***4 | Shim | |
| 22 | H***5 | Gear, Annulus Ring | |
| 23 | H***6 | Carrier, Annulus | |
| 24 | H***7 | Snap Ring | |
| 25 | H***8 | Bearing, Roller | |
| 26 | H***9 | O-Ring | |
| 27 | H***0 | Radbolzen | |
| 28 | H***1 | Gear Hub | |
| 29 | H***2 | Washer | |
| 30 | H***3 | V-Ring | |
| 31 | H***4 | Thrust Washer | |
| 34 | H***0 | Bleeder | |
| 43 | H***8 | Bolt | |
| 44 | H***1 | Washer | |
| 45 | H***7 | Plug | |
| 46 | H***6 | Washer | |
| 47 | H***2 | inside Lamella | |
| 48 | H***3 | Outside Lamella | |
| 49 | H***4 | Pin | |
| 50 | H***5 | O-Ring | |
| 51 | H***6 | Hub, Wheel | |
| 52 | H***7 | Conical Bearing | |
| 53 | H***8 | Oil Seal | |
| 54 | H***2 | Steering Axle | |
| 55 | H***3 | Steering Axle | |
| 56 | H***1 | Bolt | |
| 60 | H***4 | Pin | |
| 61 | H***6 | Retaining Ring | |
| 62 | H***7 | Washer | |
| 63 | H***8 | Bushing | |
| 64 | H***9 | Coupling Box | |
| 65 | H***9 | O-Ring | |
| 66 | H***0 | O-Ring | |
| 67 | H***1 | Brake Piston Assy |
