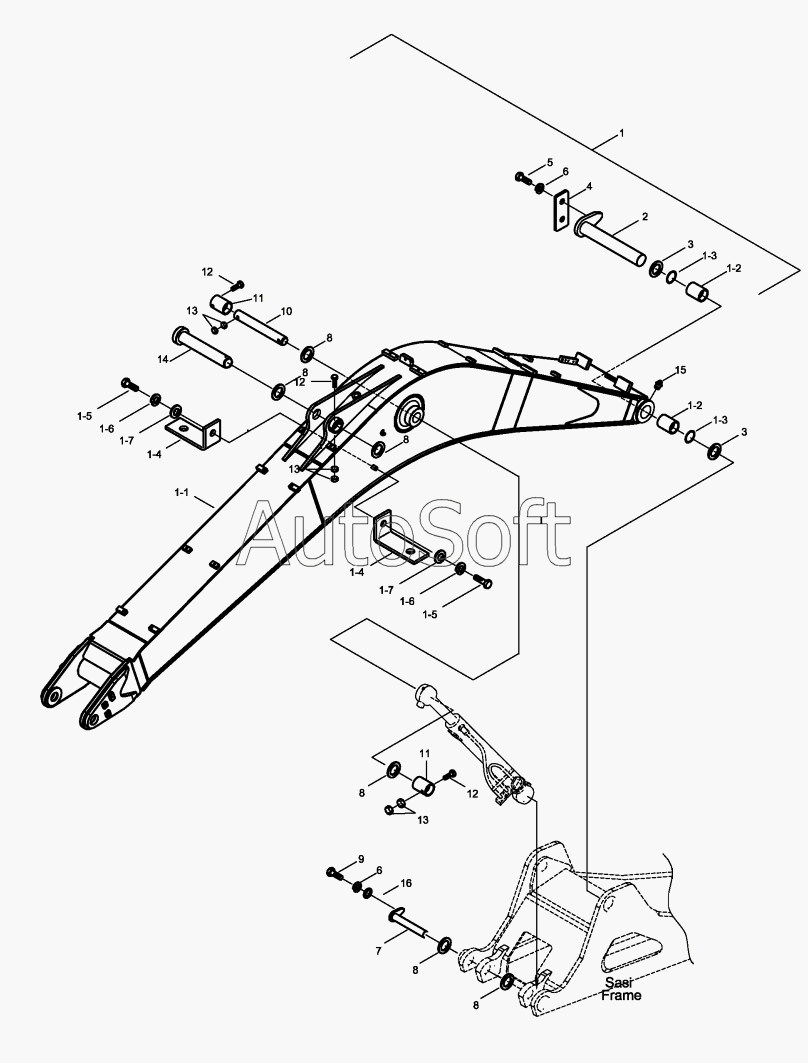

Каталог запасных частей к технике: Hidromek HMK 200W (2005). BOOM MOUNTING
1
1
1-1
1-1
1-2
1-2
1-3
1-3
1-4
1-4
1-5
1-5
1-6
1-6
1-7
1-7
2
3
3
4
5
6
6
7
8
8
8
8
8
8
9
10
11
11
12
12
12
13
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | Boom Assy | |
| 1 | H***2 | Boom Assy | |
| 1-1 | H***1 | Boom W.A. | |
| 1-1 | H***2 | Boom W.A. | |
| 1-2 | H***1 | Bushing | |
| 1-3 | N***6 | Seal, Dust | |
| 1-4 | H***0 | Plate, W/Lamp | |
| 1-5 | N***6 | Bolt, Hex. | |
| 1-6 | N***2 | Washer, Spr. | |
| 1-7 | N***3 | Washer, Pln. | |
| 10 | H***0 | Pin | |
| 11 | H***0 | Stopper | |
| 12 | N***8 | Bolt, Hex. | |
| 13 | N***4 | Nut, Hex. | |
| 14 | H***0 | Pin | |
| 15 | N***0 | Grease, Nipple | |
| 16 | H***0 | Support, Washer | |
| 2 | H***1 | Pin Ass'y | |
| 3 | H***1 | Shim | |
| 4 | H***0 | Plate | |
| 5 | N***8 | Bolt, Hex. | |
| 6 | N***4 | Washer, Spr. | |
| 7 | H***1 | Pin Ass'y | |
| 8 | H***0 | Shim | |
| 9 | N***0 | Bolt, Hex. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
