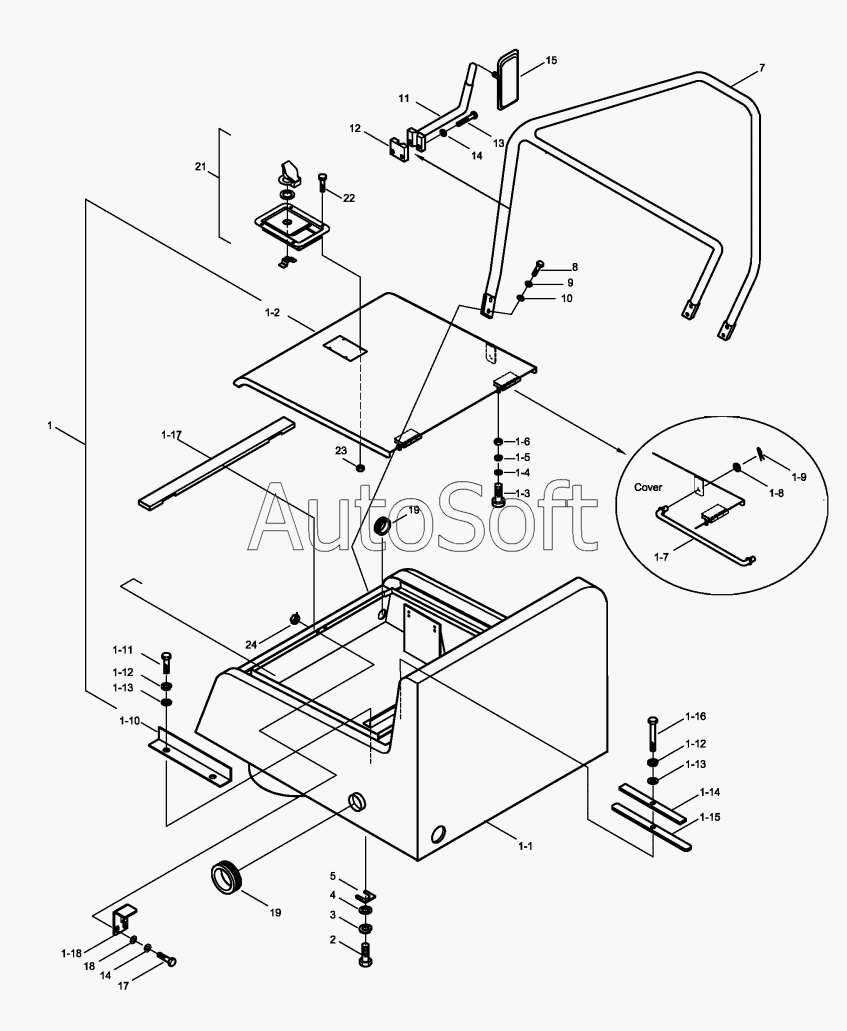

Каталог запасных частей к технике: Hidromek HMK 200W (2005). ACCUMULATOR BOX MOUNTING
1
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
1-9
1-10
1-11
1-12
1-12
1-13
1-13
1-14
1-15
1-16
1-17
1-18
2
3
4
5
7
8
9
10
11
12
13
14
14
15
17
18
19
19
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***2 | Accum. Box Assy | |
| 1-1 | H***2 | Accum. Box W.A. | |
| 1-10 | H***0 | Support | |
| 1-11 | N***6 | Bolt, Hex. | |
| 1-12 | N***4 | Washer, Spr. | |
| 1-13 | N***7 | Washer, Pln. | |
| 1-14 | H***0 | Plate, Accum. | |
| 1-15 | 0***0 | Rubber | |
| 1-16 | N***7 | Bolt, Hex. | |
| 1-17 | 9***0 | Wheather Strip | |
| 1-18 | H***2 | Plate, Lock | |
| 1-2 | H***1 | Cover, Accum. Box | |
| 1-3 | N***4 | Bolt | |
| 1-4 | N***0 | Washer, Pln. | |
| 1-5 | N***1 | Washer, Spr. | |
| 1-6 | N***6 | Nut, Hex. | |
| 1-7 | H***0 | Rod W.A. | |
| 1-8 | H***0 | Support | |
| 1-9 | N***5 | Pin, Split | |
| 10 | N***3 | Washer, Pln. | |
| 11 | H***1 | Stay, Mirror | |
| 12 | H***0 | Clamp | |
| 13 | N***0 | Bolt, Hex. | |
| 14 | N***0 | Washer, Spr. | |
| 15 | S***0 | Mirror | |
| 17 | N***4 | Bolt, Hex. | |
| 18 | N***6 | Washer, Pln. | |
| 19 | 9***0 | Gromet | |
| 2 | N***4 | Bolt, Hex. | |
| 21 | H***0 | Lock Assy | |
| 22 | N***2 | Bolt, Cylinder Head | |
| 23 | N***6 | Nut, Hex. | |
| 24 | N***2 | Nut, Hex. | |
| 3 | N***4 | Washer, Spr. | |
| 4 | N***7 | Washer, Pln. | |
| 5 | H***0 | Shim | |
| 7 | H***1 | Stay, W.A. | |
| 8 | N***2 | Bolt, Hex. | |
| 9 | N***2 | Washer, Spr. |
