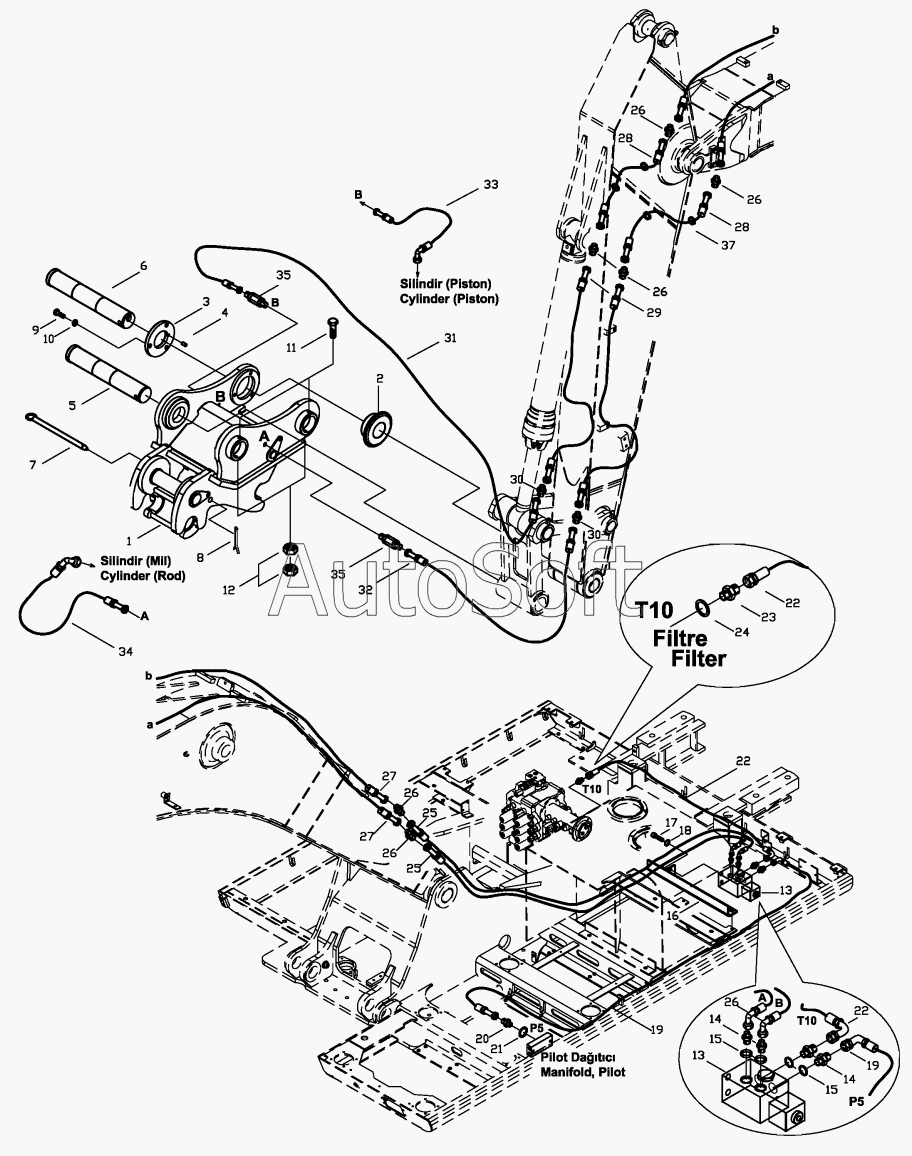

Каталог запасных частей к технике: Hidromek HMK 200W (2005). QUICK COUPLING ASSEMBLY
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
19
20
21
22
22
22
23
24
25
25
26
26
26
26
26
26
27
27
28
28
29
30
30
31
32
33
34
35
35
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H230110000 | H***0 | Quick Coup. Assy | |
| H230110001 | H***1 | Quick Coup. Assy | |
| 1 | H***0 | Quick Coup. Mount. | |
| 1 | H***1 | Quick Coup. Mount. | |
| 2 | H***1 | Spacer | |
| 2 | H***2 | Spacer | |
| 3 | H***0 | Plate | |
| 4 | H***0 | Pin, Lock | |
| 5 | H***0 | Pin | |
| 6 | H***1 | Pin | |
| 7 | H***0 | Pin, Ringed | |
| 8 | N***0 | Pin, Split | |
| 9 | N***6 | Bolt, Hex. | |
| 10 | N***4 | Washer, Spr. | |
| 11 | N***8 | Bolt, Hex. | |
| 12 | N***4 | Nut, Hex. | |
| 13 | H***0 | Valve, Quick Coup. | |
| 14 | N***8 | Connector | |
| 15 | N***2 | O-Ring | |
| 16 | H***0 | Plate, Quick Coup. | |
| 17 | N***8 | Bolt, Cyl. Hd. | |
| 18 | N***0 | Washer, Spr. | |
| 19 | 9***0 | Hose | |
| 20 | N***1 | Connector | |
| 21 | N***4 | O-Ring | |
| 22 | 9***8 | Hose | |
| 23 | N***8 | Connector | |
| 24 | N***2 | O-Ring | |
| 25 | 9***0 | Hose | |
| 26 | N***1 | Connector | |
| 27 | 9***4 | Hose | |
| 28 | 9***7 | Hose | |
| 29 | 9***5 | Hose | |
| 30 | N***1 | Connector | |
| 31 | 9***3 | Hose | |
| 32 | 9***6 | Hose | |
| 33 | 9***5 | Hose | |
| 34 | 9***5 | Hose | |
| 35 | N***1 | Connector | |
| 37 | 5***0 | String |
