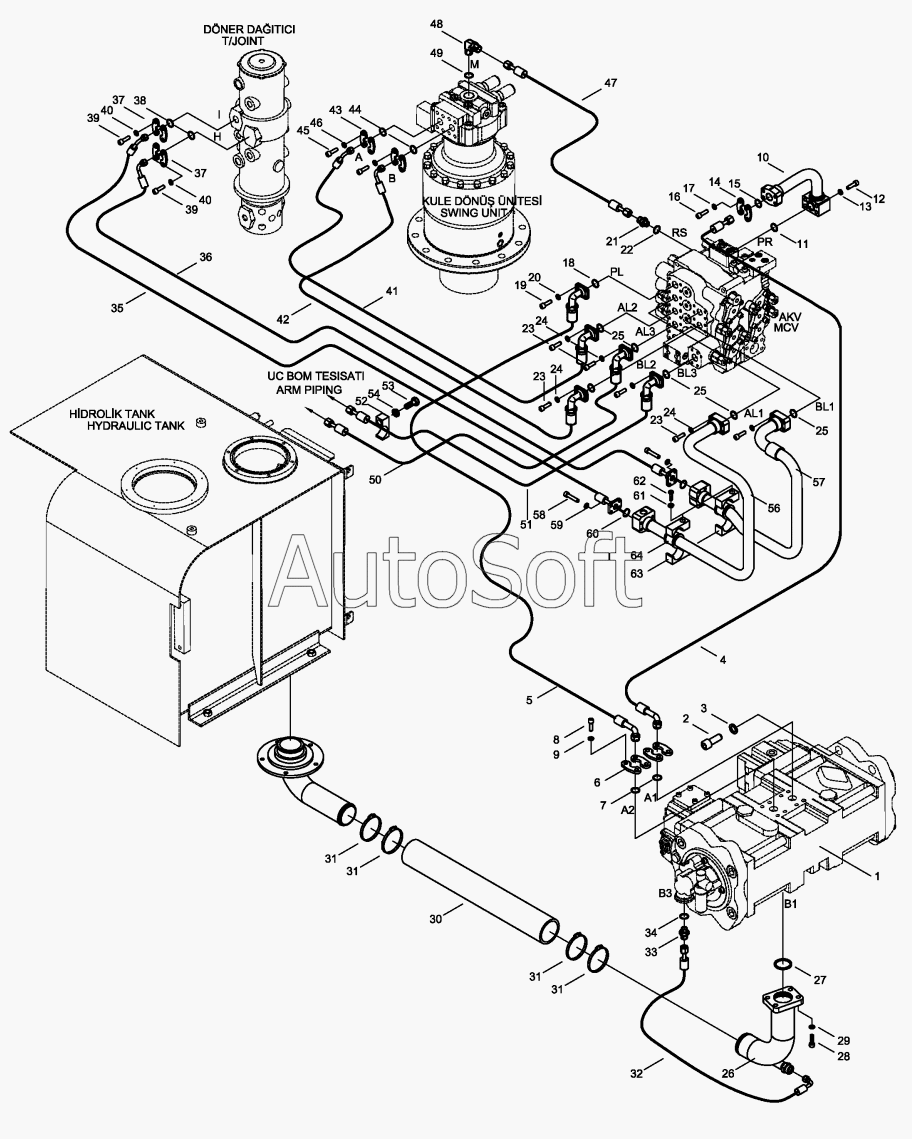

Каталог запасных частей к технике: Hidromek HMK 200W (2005). MAIN PIPING MOUNTING L/H
48
33
34
35
36
37
37
38
39
39
40
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
56
57
58
59
60
61
62
63
64
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
23
23
24
24
24
25
25
25
26
27
28
29
30
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | Hydraulic Pump | |
| 2 | N***2 | Bolt, Cyl. Head | |
| 3 | N***5 | Washer, Spr. | |
| 4 | H***0 | Hose | |
| 5 | H***0 | Hose | |
| 6 | N***2 | Flange, Split | |
| 7 | N***5 | O-Ring | |
| 8 | N***0 | Bolt, Cyl. Hd. | |
| 9 | N***0 | Washer, Spr. | |
| 10 | H***1 | Pipe Assy. | |
| 11 | N***5 | O-Ring | |
| 12 | N***8 | Bolt, Cyl. Head | |
| 13 | N***0 | Washer, Spr. | |
| 14 | N***2 | Flange, Split | |
| 15 | N***5 | O-Ring | |
| 16 | N***2 | Bolt, Cylinder Head | |
| 17 | N***0 | Washer, Spr. | |
| 18 | N***5 | O-Ring | |
| 19 | N***0 | Bolt, Cyl. Hd. | |
| 20 | N***0 | Washer, Spr. | |
| 21 | N***5 | Connector | |
| 22 | N***5 | O-Ring | |
| 23 | N***0 | Bolt, Cyl. Hd. | |
| 24 | N***0 | Washer, Spr. | |
| 25 | N***5 | O-Ring | |
| 26 | H***0 | Pipe Assy. | |
| 27 | N***5 | O-Ring | |
| 28 | N***8 | Bolt, Cylinder Head | |
| 29 | N***1 | Washer, Spr. | |
| 30 | H***0 | Hose | |
| 31 | N***0 | Clamp | |
| 32 | 9***3 | Hose, Ass'y | |
| 33 | N***4 | Connector | |
| 34 | N***6 | O-Ring | |
| 35 | H***0 | Hose | |
| 36 | H***0 | Hose | |
| 37 | N***4 | Flange, Split | |
| 38 | N***5 | O-Ring | |
| 39 | N***0 | Bolt, Cyl. Hd. | |
| 40 | N***0 | Washer, Spr. | |
| 41 | H***0 | Hose | |
| 42 | H***0 | Hose | |
| 43 | N***2 | Flange, Split | |
| 44 | N***5 | O-Ring | |
| 45 | N***0 | Bolt, Cyl. Hd. | |
| 46 | N***0 | Washer, Spr. | |
| 47 | 9***8 | Hose Ass'y | |
| 48 | N***5 | Elbow | |
| 49 | N***5 | O-Ring | |
| 50 | H***0 | Hose Ass'y | |
| 51 | H***0 | Hose Ass'y | |
| 52 | H***0 | Clamp | |
| 53 | N***0 | Bolt, Hex. | |
| 54 | N***4 | Washer, Spr. | |
| 56 | H***1 | Pipe Assy. | |
| 57 | H***1 | Pipe Assy. | |
| 58 | N***6 | Bolt, Cyl. Head | |
| 59 | N***0 | Washer, Spr. | |
| 60 | N***5 | O-Ring | |
| 61 | N***4 | Washer, Spr. | |
| 62 | N***0 | Bolt, Hex. | |
| 63 | H***0 | Clamp | |
| 64 | H***0 | Rubber |
