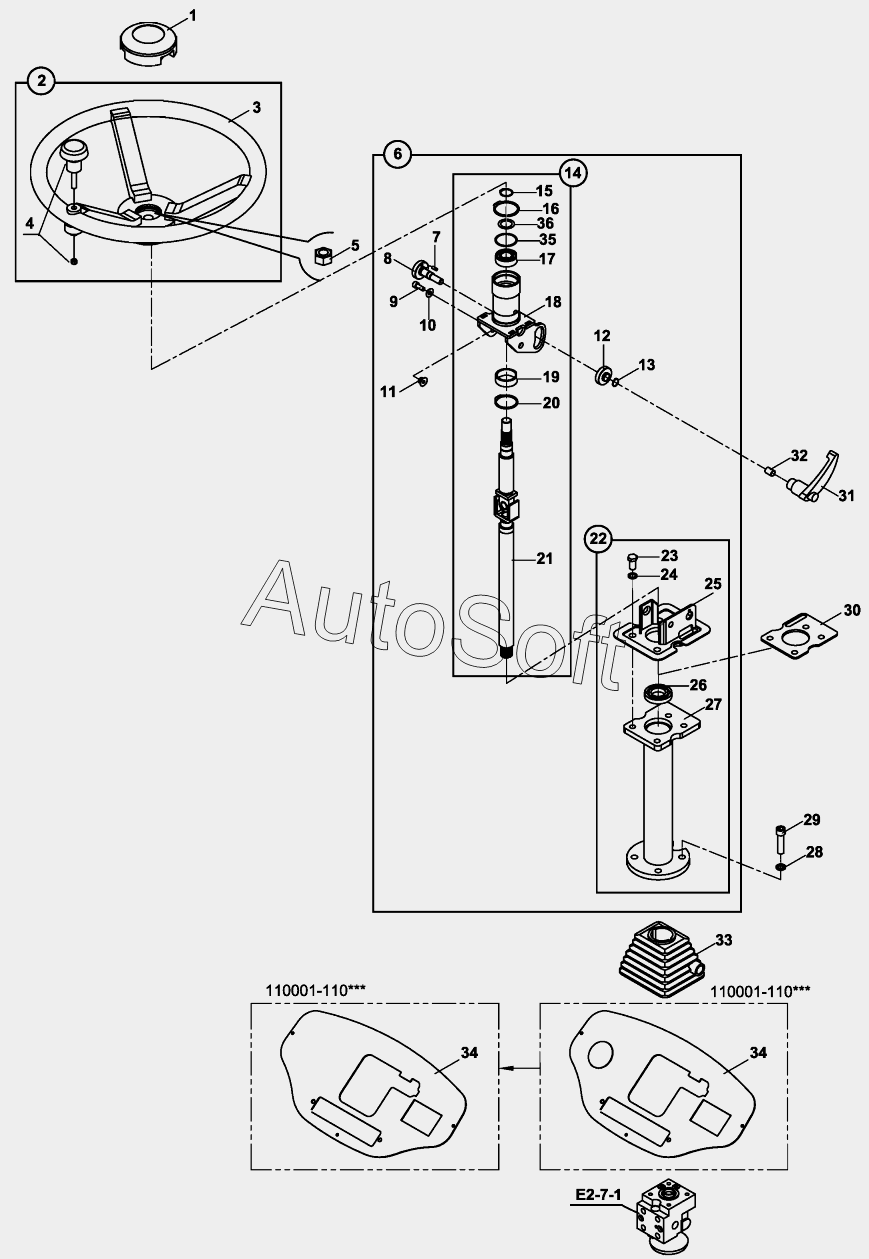

Каталог запасных частей к технике: Hidromek HMK 102B (2005). STEERING COLUMN, ADJUSTABLE
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
34
34
34
35
35
35
36
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | CAP | |
| 2 | 0***1 | WHEEL, STEERING, ASSY | |
| 3 | 8***2 | WHEEL, STEERING | |
| 4 | 8***0 | KNOB | |
| 5 | N***4 | NUT M16x1.5 | |
| 6 | 0***7 | ADJUSTABLE STEERING MECHANISM, ASSY | |
| 7 | N***8 | PIN | |
| 8 | 8***6 | BOLT | |
| 9 | N***2 | Bolt | |
| 10 | 8***5 | WASHER | |
| 11 | 8***1 | NUT | |
| 12 | 8***4 | WASHER | |
| 13 | N***7 | RETAINING RING | |
| 14 | 0***8 | STEERING COLUMN, ASSY | |
| 15 | N***5 | RETAINING RING | |
| 16 | N***2 | RETAINING RING | |
| 17 | N***0 | BEARING | |
| 18 | 0***8 | COLUMN, STEERING | |
| 19 | 8***7 | BUSHING | |
| 20 | N***3 | RETAINING RING | |
| 21 | 0***9 | SHAFT, STEERING COLUMN | |
| 22 | 0***9 | STEERING COLUMN, ASSY | |
| 23 | N***4 | Bolt, Cyl. Hd. | |
| 24 | N***4 | Washer,Pln. | |
| 25 | 0***2 | COLUMN, STEERING | |
| 26 | N***5 | BEARING | |
| 27 | 0***1 | COLUMN, STEERING | |
| 28 | N***9 | WASHER M10 | |
| 29 | N***2 | BOLT M10x40 | |
| 30 | 0***5 | SHIM | |
| 31 | F***5 | ADJUSTABLE HANDLE | |
| 32 | 8***0 | BUSH | |
| 33 | 8***1 | GAITER | |
| 34 | 0***9 | MOUNTING PLATE | |
| 34 | 0***0 | MOUNTING PLATE | |
| 35 | 8***3 | SHIM d.37x041.5x0.3 | |
| 35 | 8***7 | SHIM d.37x041.5x0.8 | |
| 36 | 8***7 | SHIM d.21x030x0.5 |
