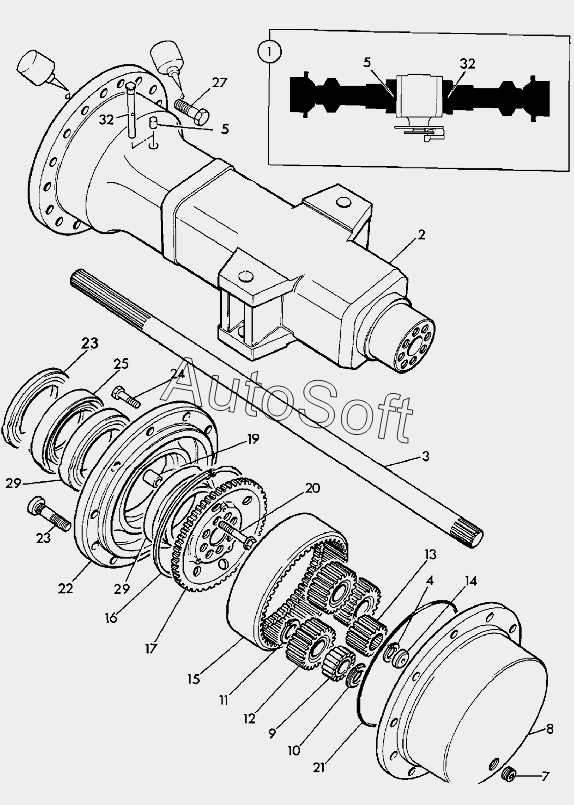

Каталог запасных частей к технике: Hidromek HMK 102B (2005). AXLE, DRIVE ASSEMBLY, REAR AXLE, PD 70
15
33
32
32
29
29
27
25
24
23
23
22
21
20
19
17
16
1
14
13
12
11
10
9
8
7
5
5
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***5 | AXLE, ASSY, REAR, PD70 | |
| 2 | F***1 | CASING, AXLE, ARM | |
| 3 | F***8 | SHAFT | |
| 3 | F***0 | CIRCLIP, EXTERNAL | |
| 4 | F***0 | CIRCLIP, EXTERNAL | |
| 5 | F***1 | PLUG, BREATHER | |
| 7 | F***0 | PLUG | |
| 8 | F***0 | CARRIER, PLANETARY HUB | |
| 9 | F***0 | BEARING, ROLLER | |
| 10 | F***0 | CIRCLIP | |
| 11 | F***0 | CIRCLIP | |
| 12 | F***1 | GEAR, PLANET | |
| 13 | F***0 | GEAR, SUN | |
| 14 | F***3 | PAD, THRUST | |
| 15 | F***0 | GEAR, ANNULUS RING | |
| 16 | F***1 | CIRCLIP, INTERNAL | |
| 17 | F***0 | CARRIER, ANNULUS | |
| 19 | F***1 | DOWEL, HOLLOW | |
| 20 | F***0 | BOLT, M14x70 | |
| 21 | F***0 | O RING | |
| 22 | F***3 | HUB, WITHOUT STUDS | |
| 23 | F***4 | STUD, WHEEL | |
| 24 | F***2 | BOLT, COATED | |
| 25 | F***7 | SEAL, OIL | |
| 27 | F***1 | BOLT | |
| 29 | F***0 | BEARING | |
| 32 | F***0 | BREATHER, EXTENSION | |
| 33 | F***4 | COVER, PLATE, HUB SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
