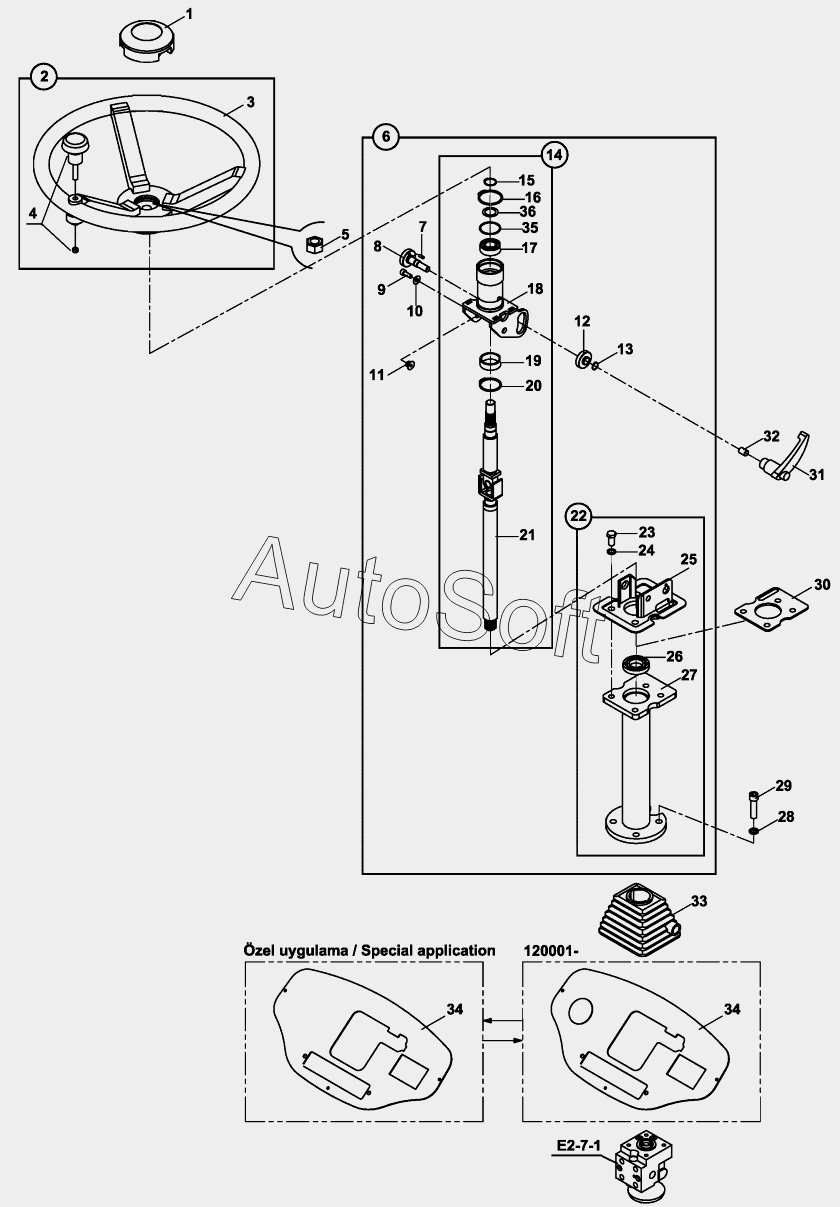

Каталог запасных частей к технике: Hidromek HMK 102S (2005). STEERING COLUMN, ADJUSTABLE
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
34
34
34
34
34
35
35
35
36
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | CAP | |
| 2 | 0***1 | WHEEL, STEERING, ASSY | |
| 3 | 8***2 | WHEEL, STEERING | |
| 4 | 8***0 | KNOB | |
| 5 | N***4 | NUT M16x1.5 | |
| 6 | 0***7 | ADJUSTABLE STEERING MECHANISM, ASSY | |
| 7 | N***8 | PIN | |
| 8 | 8***6 | BOLT | |
| 9 | N***2 | Bolt | |
| 10 | 8***5 | WASHER | |
| 11 | 8***1 | NUT | |
| 12 | 8***4 | WASHER | |
| 13 | N***7 | RETAINING RING | |
| 14 | 0***8 | STEERING COLUMN, ASSY | |
| 15 | N***5 | RETAINING RING | |
| 16 | N***2 | RETAINING RING | |
| 17 | N***0 | BEARING | |
| 18 | 0***8 | COLUMN, STEERING | |
| 19 | 8***7 | BUSHING | |
| 20 | N***3 | RETAINING RING | |
| 21 | 0***9 | SHAFT, STEERING COLUMN | |
| 22 | 0***9 | STEERING COLUMN, ASSY | |
| 23 | N***4 | Bolt, Cyl. Hd. | |
| 24 | N***4 | Washer,Pln. | |
| 25 | 0***2 | COLUMN, STEERING | |
| 26 | N***5 | BEARING | |
| 27 | 0***1 | COLUMN, STEERING | |
| 28 | N***9 | WASHER M10 | |
| 29 | N***2 | BOLT M10x40 | |
| 30 | 0***5 | SHIM | |
| 31 | F***5 | ADJUSTABLE HANDLE | |
| 32 | 8***0 | BUSH | |
| 33 | 8***1 | GAITER | |
| 34 | 0***9 | MOUNTING PLATE | |
| 34 | 0***9 | MOUNTING PLATE | |
| 34 | 0***0 | MOUNTING PLATE | |
| 35 | 8***3 | SHIM d.37x041.5x0.3 | |
| 35 | 8***7 | SHIM d.37x041.5x0.8 | |
| 36 | 8***7 | SHIM d.21x030x0.5 |
