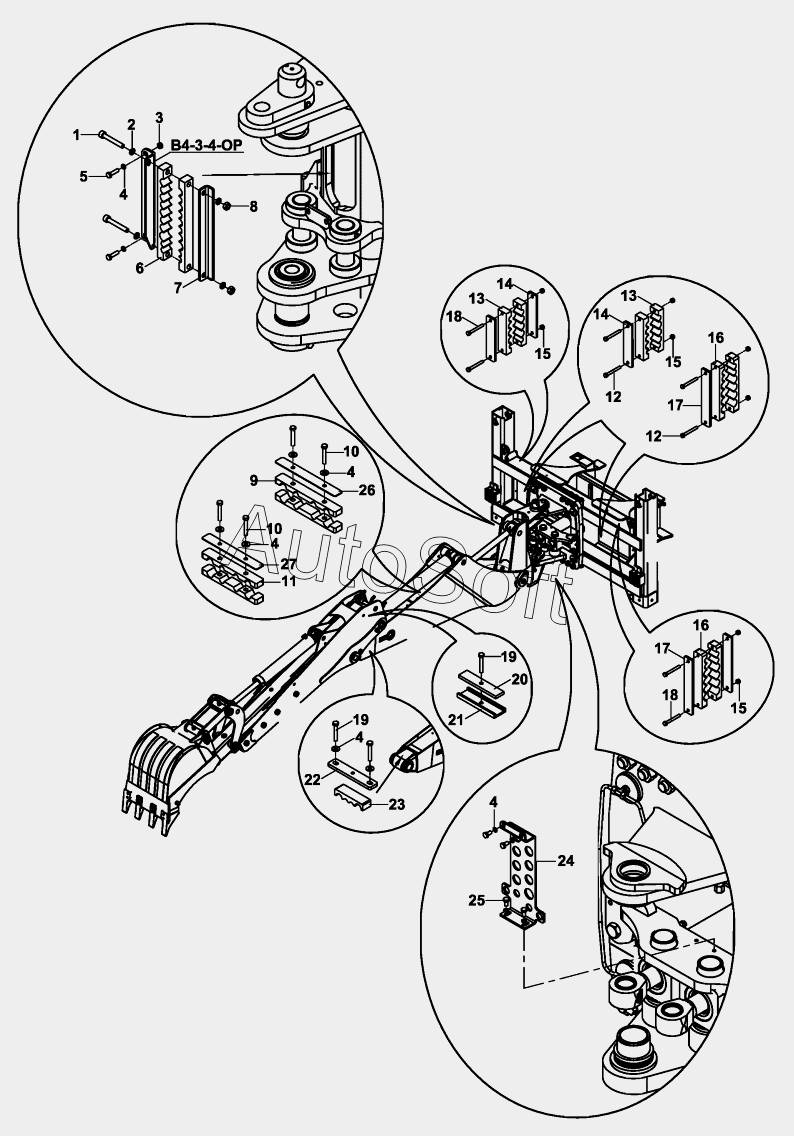

Каталог запасных частей к технике: Hidromek HMK 102S (2005). HOSE HOLDER SET, HYDRAULIC, TB, BACKHOE
14
14
27
26
25
24
23
22
21
20
19
19
18
18
17
17
16
16
15
15
15
1
13
13
12
12
11
10
10
9
8
7
6
5
4
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***4 | BOLT M10x70 | |
| 2 | N***8 | Washer, Pln. | |
| 3 | N***2 | Washer, Pln. | |
| 4 | N***1 | Washer, Pln. | |
| 5 | N***2 | Bolt, Hex. | |
| 6 | N***7 | HOSE HOLDER, RUBBER | |
| 7 | 8***2 | HOSE HOLDER PLATE | |
| 8 | N***6 | Nut | |
| 9 | N***2 | HOSE HOLDER, RUBBER | |
| 10 | N***6 | Bolt, Hex. | |
| 11 | N***K | HOSE HOLDER, RUBBER | |
| 12 | N***8 | Bolt, Cyl. Hd. | |
| 13 | N***1 | HOSE HOLDER, RUBBER | |
| 14 | 8***1 | HOSE HOLDER PLATE | |
| 15 | N***0 | Nut, Hex. | |
| 16 | N***1 | HOSE HOLDER, RUBBER | |
| 17 | 8***3 | HOSE HOLDER PLATE | |
| 18 | N***8 | BOLT M6x60 | |
| 19 | N***0 | BOLT M8x50 | |
| 20 | 8***4 | HOSE HOLDER | |
| 21 | 8***2 | CLAMP PROTECTION | |
| 22 | 8***5 | HOSE HOLDER PLATE | |
| 23 | N***0 | HOSE HOLDER, RUBBER | |
| 24 | 0***9 | ADAPTER MOUNTING PLATE | |
| 25 | N***8 | Bolt, Hex. | |
| 26 | 8***8 | PIPE HOLDER | |
| 27 | 8***1 | PIPE HOLDER |
