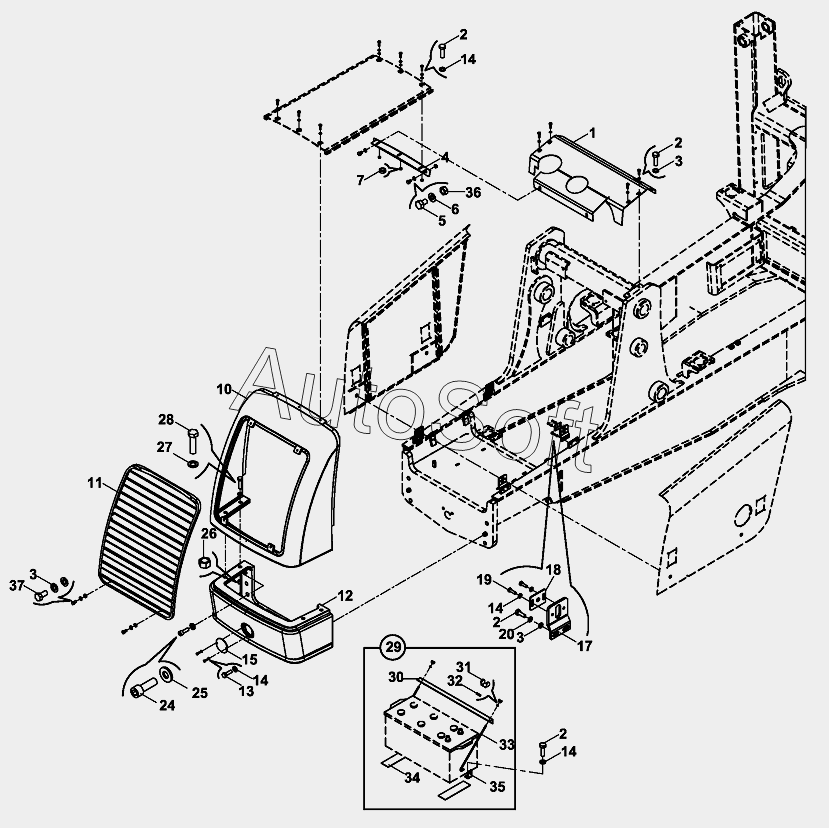

Каталог запасных частей к технике: Hidromek HMK 102S (2005). BONNET- ENGINE PANEL- NOSE GUARD- BUMPER- FRONT GRILLE CHASSIS MOUN
30
19
20
24
25
26
27
28
29
18
18
18
31
32
33
34
35
36
37
1
18
17
17
17
15
14
14
14
14
13
12
11
10
7
6
5
4
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | COVER | |
| 2 | N***4 | Bolt, Hex. | |
| 3 | N***1 | Washer, Pln. | |
| 4 | 0***3 | BRACKET | |
| 5 | N***2 | Bolt, Hex. | |
| 6 | N***8 | Washer, Pln. | |
| 7 | N***2 | Washer, Pln. | |
| 10 | 0***1 | NOSE GUARD | |
| 11 | 0***3 | GRILLE, FRONT | |
| 12 | 0***1 | BUMPER | |
| 13 | N***4 | BOLT M8x12 | |
| 14 | N***7 | Washer, Pln. | |
| 15 | 0***1 | COVER | |
| 17 | 0***9 | MOUNTING PLATE | |
| 17 | 0***9 | MOUNTING PLATE | |
| 18 | 0***4 | MOUNTING PLATE | |
| 18 | 0***5 | MOUNTING PLATE | |
| 19 | N***2 | Bolt, Hex. | |
| 20 | N***7 | Washer, Spr. | |
| 24 | N***6 | BOLT M20x60 | |
| 25 | N***4 | WASHER | |
| 26 | N***4 | NUT M16x1.5 | |
| 27 | N***9 | Washer, Pln. | |
| 28 | N***0 | BOLT M16x60 | |
| 29 | 0***7 | MOUNTINGS, ACCUMULA. | |
| 30 | 0***6 | ANGLE IRON | |
| 31 | N***8 | NUT, WING, M6 | |
| 32 | N***4 | Washer, Pln. | |
| 33 | 8***0 | STUD M6 | |
| 34 | 8***0 | RUBBER | |
| 35 | 0***3 | BRACKET | |
| 36 | N***6 | Nut | |
| 37 | N***8 | Bolt, Hex. |
