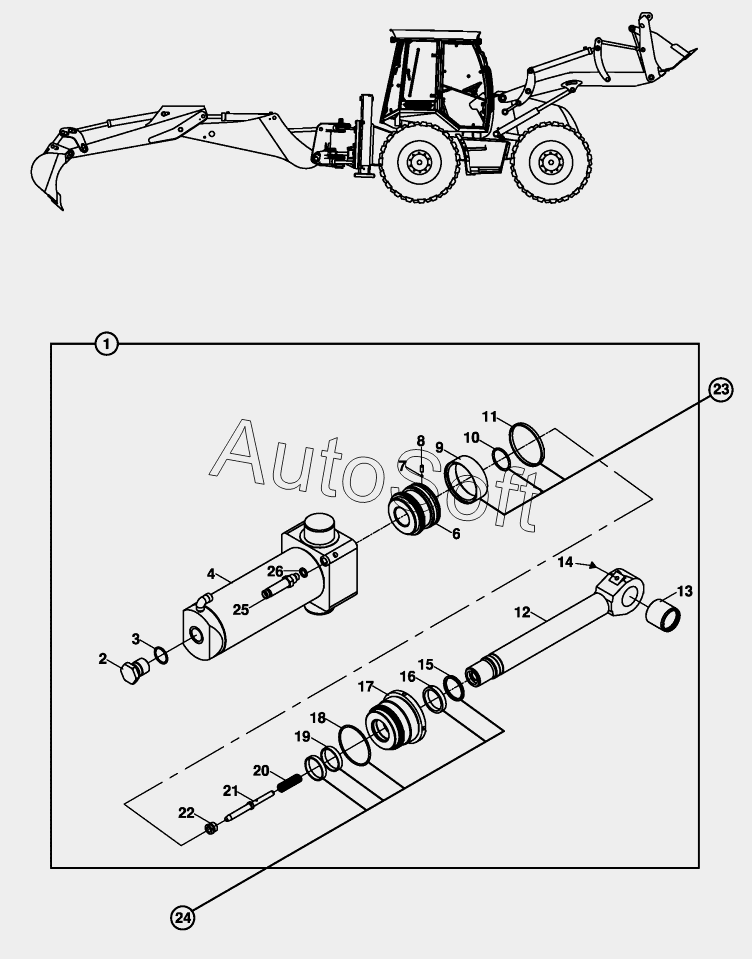

Каталог запасных частей к технике: Hidromek HMK 102S (2005). RAM, SLEW SWING (RIGHT - LEFT)
13
26
25
24
23
22
21
20
19
18
17
16
15
14
13
13
1
12
12
12
12
12
11
10
9
8
8
8
7
6
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | RAM, SLEW / SWING | |
| 1 | 1***6 | RAM, SLEW/ SWING | |
| 2 | 8***5 | BANJO BOLT | |
| 3 | N***2 | WASHER | |
| 4 | 2***2 | CYLINDER | |
| 6 | 2***0 | PISTON | |
| 7 | N***0 | STEEL BALL | |
| 8 | N***8 | SETSCREW, M6x16 | |
| 8 | N***0 | SETSCREW, M6x20 | |
| 9 | N***0 | SEAL, PISTON | |
| 10 | N***5 | O-RING, PISTON | |
| 11 | N***5 | GUIDE RING | |
| 12 | 2***5 | ROD | |
| 12 | 2***6 | ROD | |
| 12 | 2***7 | ROD | |
| 13 | 8***2 | BUSH | |
| 13 | 8***5 | BUSH | |
| 14 | N***0 | Lubricants | |
| 15 | N***4 | SCRAPER | |
| 16 | N***0 | U-CAP | |
| 17 | 2***0 | CAP | |
| 18 | N***5 | O-RING | |
| 19 | N***7 | GUIDE RING | |
| 20 | 8***0 | SPRING | |
| 21 | 8***1 | PLUNGER, RESTRICTOR | |
| 22 | 8***5 | BOLT, PLUNGER | |
| 23 | S***5 | SEAL KIT, END CAP | |
| 24 | S***1 | SEAL KIT, PISTON | |
| 25 | 8***4 | ADAPTER | |
| 26 | N***4 | Washer, Pln. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
